LVDS-EDP-muunninkortti teollisuuden LCD-näytöille

Monet teollisuuslaitteet käyttävät edelleen luotettavia LVDS-grafiikkaohjaimia, kun taas uudemmat LCD-paneelit käyttävät yhä useammin Embedded DisplayPort (eDP) -liitäntää. Koko ohjausalustan vaihtaminen on usein kallista ja aikaa vievää. TheLVDS-EDP-muunninkortti teollisuuden LCD-näytöilleSKY-TDM tarjoaa tehokkaan siirtoratkaisun muuttamalla standardinmukaiset LVDS-videosignaalit eDP-ulostuloksi, jolloin OEM-valmistajat voivat integroida nykyaikaisia ​​LCD-paneeleja suunnittelematta uudelleen olemassa olevaa laitteistoarkkitehtuuriaan.

Tämä erityisesti teollisuussovelluksiin suunniteltu kompakti muuntajakortti tarjoaa vakaan signaalinsiirron, erinomaisen yhteensopivuuden ja pitkän aikavälin luotettavuuden automaatiolaitteisiin, lääketieteellisiin laitteisiin, kuljetusjärjestelmiin, sulautettuihin tietokoneisiin ja älykkäisiin päätelaitteisiin.

Modernoi nykyinen laitteisto vaihtamatta ohjainta

Monet teollisuustuotteet pysyvät käytössä 10-15 vuotta, kun taas LCD-tekniikka kehittyy paljon nopeammin. Kun LVDS-paneeleita on vähemmän saatavilla ja eDP-näytöistä tulee alan standardi, valmistajat kohtaavat lisääntyviä hankintahaasteita.

Täydellisen sulautetun alustan uudelleensuunnittelun sijaan SKY-TDM:n muunninkortti toimii älykkäänä liitäntäsiltana nykyisen LVDS-ohjaimesi ja uusimpien eDP-LCD-moduulien välillä.

Tämä lähestymistapa alentaa merkittävästi suunnittelukustannuksia, lyhentää kehitysjaksoja ja suojaa olemassa olevia laitteisto-investointejasi.

Olipa kyseessä teollisuuslaitteiden päivitys tai uuden tuotteen suunnittelu olemassa olevan prosessorialustan ympärille, tämä muunninkortti tarjoaa luotettavan ja skaalautuvan näyttöratkaisun.

Tehty teolliseen luotettavuuteen

Teollisuusympäristöt vaativat muunninkortilta paljon enemmän kuin yksinkertaisen signaalin muuntamisen. Luotettavan ja pitkäkestoisen toiminnan varmistamiseksi jokainen muunninkortti on rakennettu teollisuustason elektronisista komponenteista ja siinä on optimoitu PCB (Printted Circuit Board) -asettelu.

Tekniikan kohokohdat:

- Vakaa LVDS-differentiaalisen signaalin vastaanotto

- Nopea eDP-signaalin lähetys

- Optimoitu impedanssin sovitus

- Alhainen EMI (sähkömagneettinen häiriö) muotoilu

- Luotettava tehosekvensointi

- Teollisuusluokan lämpötilan mukaiset komponentit

- Kompakti piirilevyrakenne (mitat vain 50 × 50 mm)

- Alhainen virrankulutus

- Erinomainen pitkän aikavälin vakaus

Nämä ominaisuudet auttavat säilyttämään erinomaisen kuvanlaadun jatkuvan käytön aikana ja minimoivat ongelmia, kuten näytön välkkymistä, signaalin menetystä tai synkronointihäiriöitä.

Joustava LCD-yhteensopivuus

Eri LCD-valmistajilla on usein vaihtelevat ajoitusparametrit, liittimien nastat ja alustusvaatimukset. Sen sijaan, että tarjoamme vain kiinteitä vakioratkaisuja, teemme tiivistä yhteistyötä asiakkaiden kanssa tarjotaksemme ammattimaista suunnittelutukea räätälöityä LCD-yhteensopivuutta varten.

Tuettuja mukautuspalveluita ovat: resoluution konfigurointi, LCD-näytön ajoituksen optimointi, eDP-paneelin parametrien säätö, EDID (Extended Display Identification Data) -ohjelmointi, laiteohjelmiston räätälöinti, taustavalon ohjauksen optimointi, liittimien mukauttaminen, kaapelin mukauttaminen ja mekaaninen integrointiapu.

Tämän suuren joustavuuden ansiosta OEM-asiakkaat voivat helposti integroida eri paneelivalmistajien näyttöjä minimaalisilla laitteiston uudelleensuunnittelukustannuksilla.

Tyypilliset sovellusskenaariot

LVDS to EDP Converter Board teollisille LCD-näytöille on integroitu laajasti eri aloille, mukaan lukien: teollisuusautomaation käyttöliittymät, CNC-koneliitännät, sulautetut teollisuustietokoneet, lääketieteelliset diagnostiikkalaitteet, laboratoriolaitteet, rautateiden ohjausjärjestelmät, digitaalisten opasteiden ohjaimet, itsepalvelukioskit, älykkäät valmistuslaitteet, älykkäät kuljetusjärjestelmät, teollisuuden näköjärjestelmät ja kannettavat testilaitteet.

Sen kompakti jalanjälki tekee siitä erityisen sopivan sovelluksiin, joissa asennustila on rajallinen.

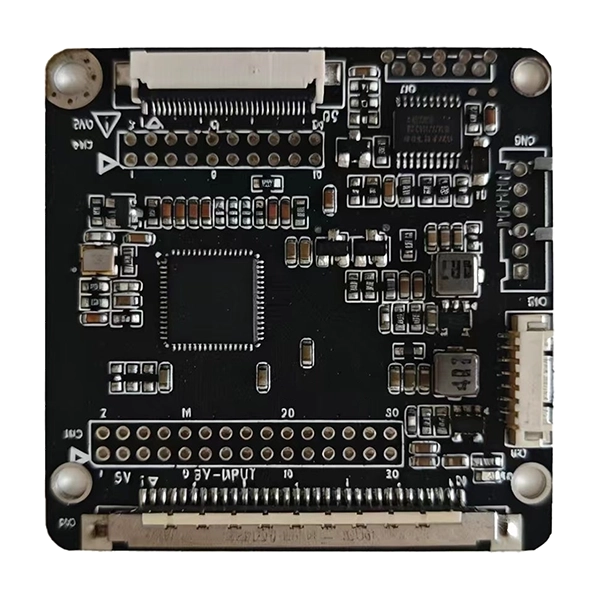

Tekniset tiedot

FI-XB30S LVDS-tuloliitäntä

JST 2x15 Pin LVDS-tuloliitäntä

FFC-30Pin-0,5 mm välin eDP-lähtöliitäntä

JST 2x10 Pin eDP-lähtöliitäntä

CVILUX 6-pin 2,0 mm taustavaloliitäntä

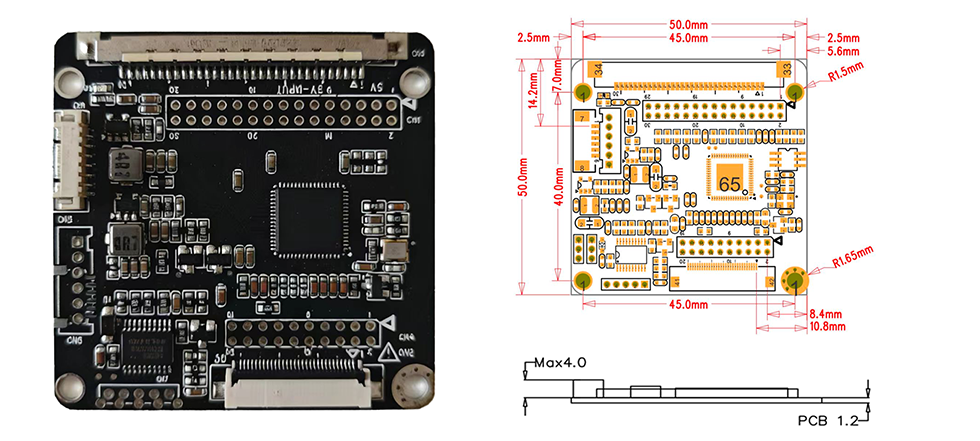

Mitat

Miksi päivittää LVDS:stä eDP-LCD-paneeleihin?

Näyttöteollisuus on tasaisesti siirtymässä LVDS:stä eDP-rajapintoihin (Embedded DisplayPort). Tästä syystä OEM-valmistajat tekevät vaihdon:

Suurempi kaistanleveys:eDP tukee LVDS:ään verrattuna korkeampaa resoluutiota ja virkistystaajuutta, mikä mahdollistaa 4K- ja korkean kuvanopeuden näytöt, joita LVDS ei pysty käsittelemään.

Vähemmän kaapeleita:eDP käyttää vähemmän signaalilinjoja kuin LVDS, mikä vähentää sisäisen kaapelin reitityksen monimutkaisuutta ja parantaa EMI-suorituskykyä.

Pienempi virrankulutus:eDP toimii pienemmillä jännitteillä ja sisältää virtaa säästäviä ominaisuuksia, joten se on ihanteellinen akkukäyttöisille ja energiatehokkaille laitteille.

Parempi kuvanlaatu:eDP tukee suurempia värisyvyyttä ja edistyneitä kuvankäsittelyominaisuuksia, kuten paneelin itsevirkistys ja vaihtelevat virkistystaajuudet.

Tuleva paneelin saatavuus:LCD-valmistajat luopuvat yhä useammin LVDS-paneeleista eDP:n hyväksi. Päivitys nyt varmistaa pitkän aikavälin paneelitoimitukset ilman, että luotat lopetettuihin LVDS-malleihin.

Yksinkertaistettu integrointi:eDP käyttää vakioliittimiä ja yksinkertaisempaa kaapelointia, mikä vähentää kokoonpanoaikaa ja mahdollisia liitäntävirheitä.

Teollisuuden laitevalmistajille siirtyminen eDP-paneeleihin muunninkorttimme kautta tarjoaa käytännöllisen tien nykyaikaiseen näyttötekniikkaan ilman olemassa olevien ohjaimien vaihtamista.

Yleiset siirtoskenaariot

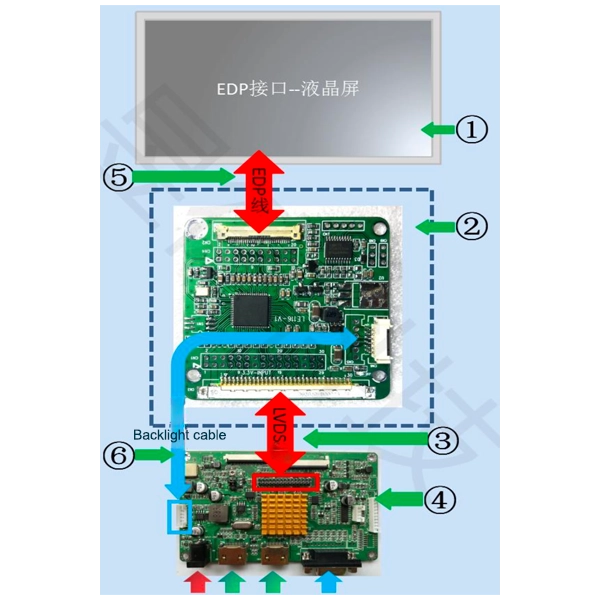

Skenaario 1: Vanha ohjain eDP-paneelipäivityksellä

Nykyinen ohjaimesi toimii täydellisesti, mutta tuottaa vain LVDS:n. Alkuperäisen LVDS-paneelin valmistus on lopetettu, ja vain eDP-korvauksia on saatavilla. Asenna muunnoskorttimme LVDS-ohjaimen ja uuden eDP-paneelin väliin --- pääohjaimeen ei vaadita laiteohjelmiston muutoksia.

Skenaario 2: Uusi tuotekehitys nykyisen prosessorialustan kanssa

Prosessorialustasi tukee LVDS-lähtöä, mutta ihanteellinen LCD-paneeli uudelle tuotteellesi käyttää eDP:tä. Sen sijaan, että suunnittelet koko emolevyn uudelleen, käytä muuntajakorttiamme rajapinnan aukon kuromiseen ja nopeuttaa markkinoille tuloa.

Skenaario 3: Monen lähteen paneelihankinta

Toimitusketjun riskin vähentämiseksi sinun on hyväksyttävä useat LCD-paneelien toimittajat --- jotkut tarjoavat LVDS:ää, toiset eDP:tä. Muunninkortillamme voit standardoida yhden ohjainlähdön (LVDS) ja hankkia joustavasti jommankumman liitäntäpaneelin.

Skenaario 4: Käytetyn laitteiston kenttäpäivitys

Asennettu laitekanta käyttää LVDS-paneeleja, joiden hankkiminen on tulossa vaikeaksi. Muunninkorttimme avulla huoltotiimit voivat korvata vialliset LVDS-paneelit käytettävissä olevilla eDP-paneeleilla kenttähuollon aikana, mikä pidentää laitteiden käyttöikää ilman kalliita ohjainpäivityksiä.

Miksi valita USA?

Oikean toimittajan valinta on yhtä tärkeää kuin oikean laitteiston valinta. Toisin kuin jakelijat, jotka toimittavat vain vakiolevyjä, SKY-TDM tarjoaa täydellisen suunnitteluyhteistyön koko projektisi ajan.

Ydinedumme

- Ammattimainen kosketusnäytön valmistaja

- Laaja kokemus teollisten näyttöjen integroinnista

- Räätälöity laiteohjelmistokehitys

- Räätälöidyt kaapelisuunnittelupalvelut

- LCD-yhteensopivuuden testaus

- ISO 9001Laadunhallintajärjestelmän sertifiointi

- ISO 13485Lääketieteellisten laitteiden laadunhallintajärjestelmän sertifiointi

- IATF 16949Autoteollisuuden laadunhallintajärjestelmän sertifiointi

- Nopea prototyyppi

- Vakaa pitkän aikavälin tarjonta

- Kattava tekninen tuki ennen ja jälkeen tuotantoa

Suunnittelutiimimme tekee tiivistä yhteistyötä OEM-asiakkaiden kanssa vähentääkseen kehitysriskejä ja nopeuttaakseen tuotteiden markkinoille tuloa.

FAQ

Kysymys 1: Voiko LVDS-EDP-muunninkortti teollisuus-LCD-näytöille tukea mitä tahansa eDP-LCD-paneelia?

V: Useimpia teollisia eDP-nestekidenäyttöjä voidaan tukea laiteohjelmiston määrittämisen jälkeen. Suosittelemme ilmoittamaan LCD-mallin numeron yhteensopivuuden arvioimiseksi.

Q2: Onko laiteohjelmiston räätälöinti saatavilla?

V: Kyllä. Ajoitusparametrit, resoluutio, EDID-tiedot ja alustussekvenssit voidaan kaikki mukauttaa.

Q3: Voitko toimittaa vastaavia kaapeleita?

V: Ehdottomasti. Valmistamme räätälöityjä LVDS-kaapeleita, eDP-kaapeleita, FFC/FPC-kaapeleita ja täydellisiä johtosarjoja.

Q4: Voitko auttaa siirtymään vanhentuneesta LVDS-näytöstä?

V: Kyllä. Tämä on yksi tämän muuntimen yleisimmistä sovelluksista. Voimme suositella yhteensopivia korvaavia LCD-näyttöjä ja konfiguroida muuntimen vastaavasti.

Q5: Soveltuuko muuntaja jatkuvaan teolliseen käyttöön?

V: Kyllä. Levy on suunniteltu teollisuuslaatuisista komponenteista, jotka on tarkoitettu pitkäaikaiseen, jatkuvaan käyttöön.

Q6: Tuetko pieniä prototyyppitilauksia?

V: Kyllä. Tekniset näytteet ovat saatavilla ennen massatuotantoa.

Q7: Kuinka kauan tuotteen saatavuus on?

V: Teollisuusprojektit vaativat usein tuotteiden pitkän elinkaaren. Tuemme OEM-asiakkaiden pitkän aikavälin toimitus- ja elinkaarihallintaa.

Q8: Tukeeko kortti sekä yksikanavaista että kaksikanavaista LVDS-tuloa?

V: Kyllä. Levy tukee sekä yksikanavaisia ​​(1-kaistainen) että kaksikanavaisia ​​(2-kaistaisia) LVDS-tulokonfiguraatioita. Asianmukainen kokoonpano määritetään laiteohjelmiston mukauttamisen aikana erityisten ohjain- ja paneelivaatimustesi perusteella.

Kysymys 9: Mikä on tämän muuntimen tukema enimmäisresoluutio?

V: Hallitus tukee päätöslauselmia aina1920×1080 @ 60Hzyksikanavaiselle LVDS-tulolle ja enintään2560×1440 @ 60Hzkaksikanavaiselle LVDS-tulolle paneelin teknisistä tiedoista ja kaapelin laadusta riippuen. Suuremman resoluution paneelien osalta ota yhteyttä suunnittelutiimiimme yhteensopivuuden arvioimiseksi.
