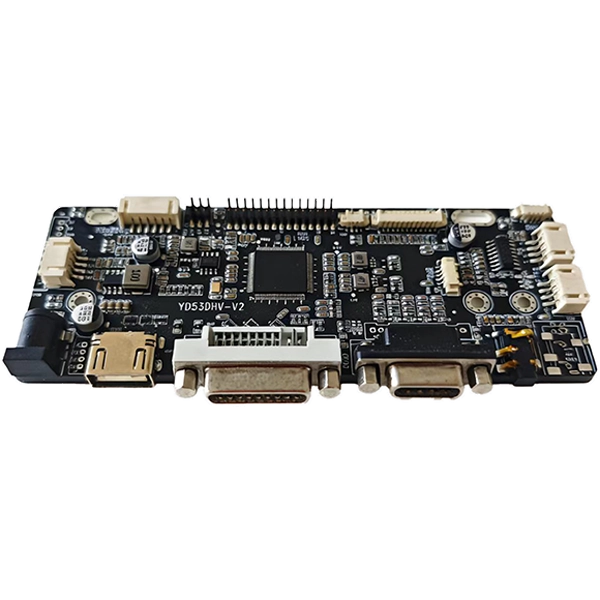

HDMI ja VGA ja DVI - LVDS Industrial LCD -ohjainkortti

Monet teolliset näyttöprojektit vaativat PC:n standardivideolähdöt ---HDMI, VGA tai DVI --- LVDS-signaaleiksi, jotka ohjaavat teollisia TFT-LCD-paneeleja. Vaikka moniliitäntäkortit tukevat DP:tä, Type-C:tä ja eDP:tä, useimmat tehdaslaitteet (PLC:t, teollisuustietokoneet ja vanhat ohjaimet) käyttävät edelleen HDMI-, VGA- tai DVI-päälähtönä.

SKY-TDMHDMI ja VGA ja DVI - LVDS Industrial LCD -ohjainkorttivastaa tähän erityistarpeeseen. Se hyväksyy kolme yleisintä teollisuustietokoneista löytyvää videolähdettä ja ohjaa LVDS-paneeleita ilman DP-HDMI-sovittimia tai Type-C-muunnoskaapeleita --- säästää kustannuksia ja vähentää signaaliketjun mahdollisia vikakohtia.

Olemme toimittaneet tämän levyn laitevalmistajille HMI-paneelipäivityksiä, CNC-koneiden näyttöjen vaihtoa ja lääketieteellisten kärryjen näyttöjen integrointia varten, kun standardivideolähdöt on liitettävä LVDS-teollisuuspaneeleihin. Asiakkaille, jotka jo käyttävät HDMI-, VGA- tai DVI-lähteitä ja LVDS-paneeleita, tämä kortti tarjoaa suoraviivaisen ratkaisun maksamatta käyttämättömistä DP-, Type-C- tai eDP-ominaisuuksista.

Tärkeimmät ominaisuudet

1. Kolme standardituloa teollisuustietokoneille

- HDMI tukee nykyaikaisia ​​teollisuustietokoneita ja sulautettuja järjestelmiä

- VGA yhdistää vanhoihin ohjaimiin ja vanhoihin laitteisiin

- DVI tarjoaa digitaalisen signaalitien teollisuustyöasemille

- Ei DP- tai Type-C-tukea, mikä tarkoittaa alhaisempia kustannuksia vakiosovelluksissa

2. LVDS-paneelin ajo optimoitu

- Tukee yksi-/kaksikanavaisia ​​LVDS-lähtöjä jopa1920×1080 @ 60Hz

- Yhteensopiva 6-, 8- ja 10-bittisten LVDS-paneelien kanssa

- Paneelin jännite valittavissa (3.3V/5V/12V) eri LCD-malleille

- Säädettävät ajoitusparametrit paneelikohtaisia ​​vaatimuksia varten

3. Teollisuustason signaalin eheys

- Matala EMI-rakenne vähentää häiriöitä lähellä olevien laitteiden kanssa

- Laaja DC-tulo (8-25V) 12V tai 24V teollisuuden tehojärjestelmille

- Integroitu taustavaloohjain PWM-kirkkauden säädöllä

- Vakaa kuvalähtö tehtaan tehovaihteluissa

4. Yksinkertaistettu integrointi OEM-valmistajille

- Vakio JST 2x15 LVDS-lähtöliitin sopii yleisiin paneelikaapeleihin

- Kompakti PCB-koko sopii useimpiin teollisuuden näyttökoteloihin

- Yksilevyratkaisu eliminoi ulkoiset muuntajalaatikot

- Pitkäaikainen elinkaaritarjonta monivuotiseen laitetuotantoon

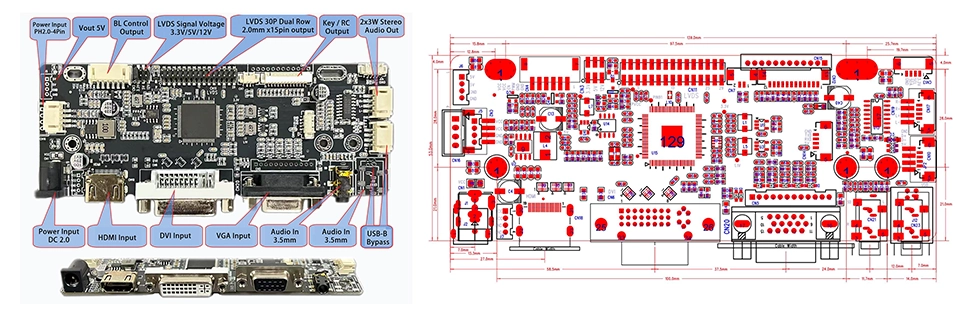

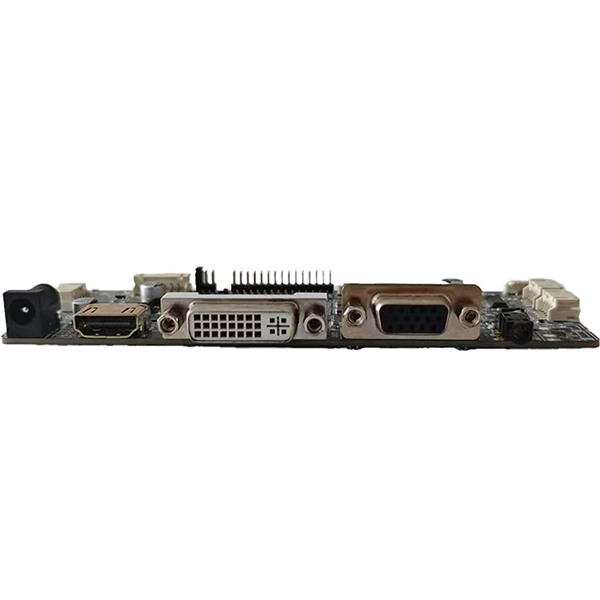

Liitännät ja mitat

JST 2x15 Pin LVDS-lähtöliitäntä

6-nastainen 2,0 mm taustavaloliitäntä

Tyypilliset sovellukset

HDMI- ja VGA- ja DVI–LVDS-teollisuuden LCD-ohjainkorttimme on suunniteltu ensisijaisesti teollisuussovelluksiin, ja ne tarjoavat poikkeuksellista vakautta. Niitä käytetään laajasti eri teollisuudenaloilla, mukaan lukien teollisuusautomaation HMI-paneelit, CNC-koneiden käyttöpäätteet, lääketieteelliset diagnostiikka- ja potilasvalvontalaitteet, teollisuuspaneelitietokoneet ja sulautetut ohjaimet, avoimen kehyksen kosketusnäytöt, itsepalvelukioskit ja interaktiiviset päätteet, vähittäiskaupan POS-järjestelmät, ajoneuvojen kuljetusnäytöt ja älykkäät tehtaan tuotantolaitteet.

Milloin valita tämä kortti vs. Multi-Interface Board

Mikä ohjainkortti sopii projektiisi?

SKY-TDM tarjoaa kaksi teollista LCD-ohjainkorttia. Näin valitset:

Valitse tämä kortti (HDMI/VGA/DVI–LVDS), jos:

- Videolähteesi ovat vain HDMI, VGA tai DVI (DP/C-tyyppiä ei vaadita)

- LCD-paneelisi käyttää LVDS-liitäntää (ei eDP-paneeleja)

- Tarvitset kustannusoptimoidun ratkaisun tavallisiin teollisuussovelluksiin

- Haluat välttää maksamasta DP Alt Mode-, Type-C- tai eDP-ominaisuuksista

- Olet päivittämässä olemassa olevia laitteita, joissa on jo HDMI/VGA/DVI-lähdöt

Valitse moniliitäntäkortti (HDMI/DP/VGA/Type-C – LVDS/eDP), jos:

- Järjestelmäsi sisältää DisplayPort- tai USB Type-C -videolähteet

- Tarvitset eDP-paneelituen

- Olet kehittämässä uutta alustaa, jossa on useita videotulovaatimuksia

- Sovelluksesi vaatii 4K-resoluutiotuen

- Tarvitset käyttöliittymän maksimaalista joustavuutta tulevaisuuden turvaamiseksi

Tämä kortti tarjoaa optimaalisen tasapainon toimivuuden ja kustannusten välillä useimmissa teollisuusautomaatio-, lääketieteellinen- ja kioskisovelluksissa, joissa on standardi PC-lähdöt ja LVDS-paneelit.

Miksi valita SKY-TDM

✔ Teollisuusluokan luotettavuus

Rakennettu korkealuokkaisilla elektronisilla komponenteilla, jotka takaavat vakaan ja pitkän käyttöiän ankarissa teollisuusympäristöissä.

✔ Yhden luukun näytön ekosysteemi

Tarjoamme LCD-paneeleja, kosketusnäyttöjä, ohjainlevyjä, optisia liitoksia ja mukautettuja näyttökaapeleita, jotka mahdollistavat koko näyttökokoonpanon hankinnan yhdestä lähteestä.

✔ Kattava OEM- ja ODM-räätälöinti

Tiimimme tukee täysin räätälöintitarpeesi. Voimme räätälöidä tuotteen ulkonäön, liitännät, signaalikaapelit ja tehon tulon/lähdön tarpeidesi mukaan.

✔ Pitkäaikainen vakaa tarjonta

Strict Bill of Materials (BOM) -hallinta estää komponenttien äkillisen vanhenemisen, mikä on ratkaisevan tärkeää usean vuoden tuotantotukea vaativille teollisille laitteille.

✔ Omistettu suunnittelutuki

Tiimimme seuraa sinua prototyypin validointivaiheesta massatuotantoon, seuraa jatkuvasti testausongelmia ja tarjoaa teknisiä ratkaisuja.

Laadunvarmistus

Kaikki HDMI- ja VGA- ja DVI-LVDS-teollisuuden LCD-ohjainlevymme käyvät läpi standardoidut tarkastusprosessit ja kattavan sarjan tiukkoja testausmenettelyjä. Suoritamme 100-prosenttisen täyden toimintavarmuuden, signaalin eheyden ja lähdön vakauden testauksen, jatkuvan palamistestauksen (saatavilla pyynnöstä), virtalähteen vakauden jaksotustestejä ja täydellisen liitännän tiedonsiirron varmistuksen. Nämä vaiheet varmistavat jokaisen tuotteen käytettävyyden ja eheyden ennen toimitusta. Tiukka laadunvalvontamme minimoi teollisuuslaitteiden OEM-valmistajien kenttävikojen riskin loppukäyttäjien sovelluksissa.

FAQ

Kysymys 1: Mikä on tärkein ero tämän levyn ja SKY-TDM:n moniliittymäkortin välillä?

V: Tämä kortti keskittyy HDMI-, VGA- ja DVI-tuloihin LVDS-ulostulolla --- kolme yleisintä liitäntää teollisuustietokoneista ja vanhoista ohjaimista. Se tarjoaa kustannusoptimoidun ratkaisun vakiosovelluksiin, joissa DP:tä, Type-C:tä ja eDP:tä ei vaadita.

Kysymys 2: Tukeeko tämä levy yli 1920×1080 resoluutioita?

V: Tämä levy on optimoitu teollisille LVDS-paneeleille asti1920×1080 @ 60Hz. 4K- tai korkeamman resoluution sovelluksiin, joissa on eDP-paneeleja, suosittelemme moniliitäntäkorttiamme, joka tukee eDP-lähtöjä.

Q3: Voinko käyttää tätä korttia sekä 12V että 24V virtalähteiden kanssa?

V: Kyllä. Levy tukee laajaa DC-tuloaluetta8V - 25V, joten se on yhteensopiva sekä 12 V:n että 24 V:n teollisuuden tehojärjestelmien kanssa, joita yleisesti löytyy tehdasautomaatiosta ja lääketieteellisistä laitteista.

Q4: Mistä tiedän, onko LCD-paneelini yhteensopiva?

V: Anna LCD-paneelisi mallinumero. Suunnittelutiimimme tarkistaa LVDS-nastakartoituksen, paneelin jännitteen, ajoitusparametrit ja resoluution yhteensopivuuden. Voimme toimittaa myös vastaavia LVDS-kaapeleita.

Q5: Onko tämä levy yhteensopiva resistiivisten ja kapasitiivisten kosketusnäyttöjen kanssa?

V: Kyllä. Tuemme kosketuskäyttöliittymän integrointia sekä PCAP:lle että resistiivisille kosketusnäytöille USB:n, I²C:n tai UART:n kautta. Levy voidaan yhdistää kosketusohjaimesi kanssa osana täydellistä näyttöratkaisua.

Kysymys 6: Mikä on HDMI:n ja VGA:n ja DVI:n ja LVDS Industrial LCD -ohjainkortin tyypillinen elinkaari?

V: Tämä levy on suunniteltu pitkäaikaiseen komponenttihankintaan teollisuuslaitteille, jotka vaativat 8-15 vuoden tuotantotukea. Ylläpidämme tiukkaa tuoteluettelon valvontaa estääksemme komponenttien äkillisen vanhenemisen.

Q7: Toimitatko paneeliin sopivan laiteohjelmiston?

V: Kyllä. Räätälöimme laiteohjelmiston tietyn LCD-paneelin ajoituksen, resoluution ja toimintaparametrien mukaan. Tämä varmistaa plug-and-play-integroinnin näyttöpaneelisi kanssa.

Ota yhteyttä

Hankitko luotettavia teollisia LCD-ohjainkortteja upotettuun näyttöprojektiisi?

Tarvitsetpa tavallisia HDMI/VGA/DVI–LVDS-ohjainkortteja tai täysin räätälöityjä näyttökokoonpanoja, SKY-TDM:n suunnittelutiimi tukee projektiasi alkuperäisestä konseptista massavalmistukseen.

Anna seuraavat tiedot kyselyssäsi:

• Tarkka LCD-paneelin mallinumero

• Näytön koko ja alkuperäinen resoluutio

• Vaaditut videotuloliitännät

• Käyttöjännitteen tiedot

• Kosketusnäytön tyyppi (jos käytettävissä)

• Kohdesovellus ja toimintaympäristö

• Arvioitu vuositilausmäärä

• Yksityiskohtaiset räätälöintivaatimukset

Insinöörimme arvioivat tekniset tiedot, toimittavat vastaavat laitteistosuositukset, tekniset piirustukset ja kilpailukykyiset tarjoukset 24 tunnin kuluessa.
