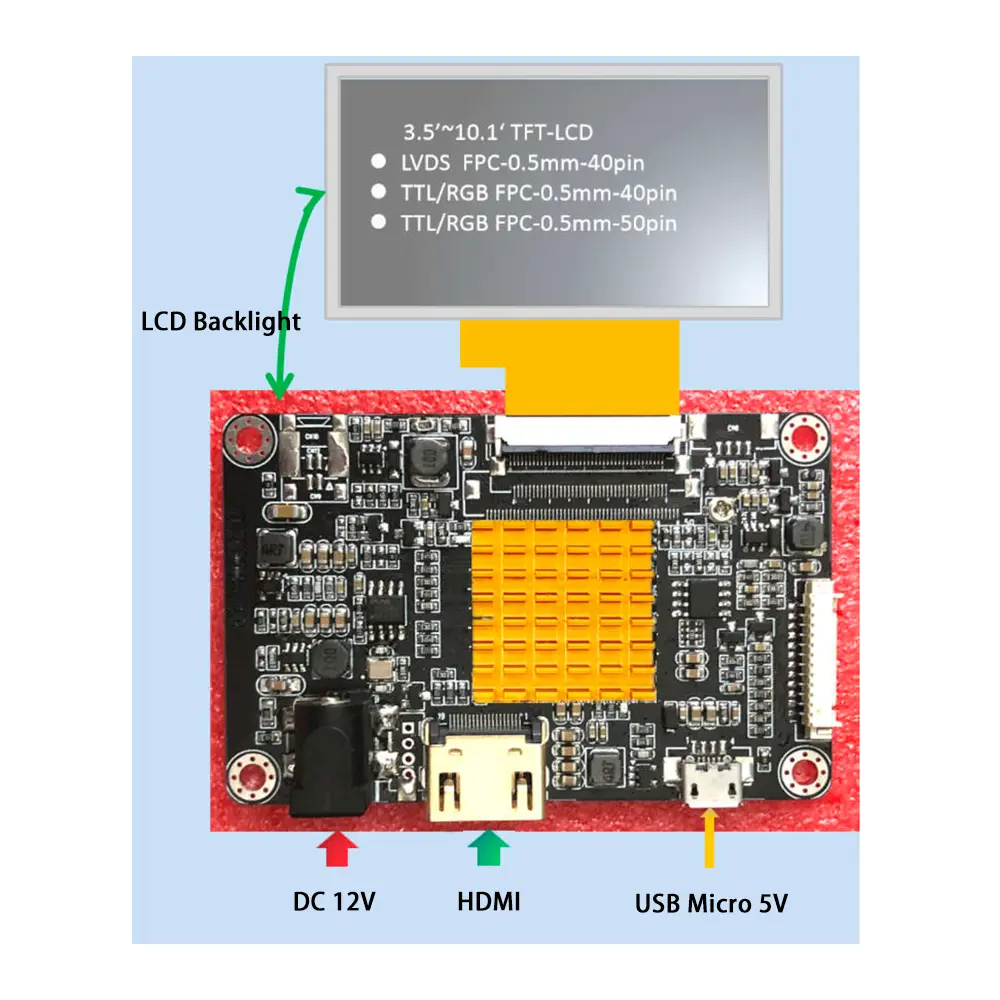

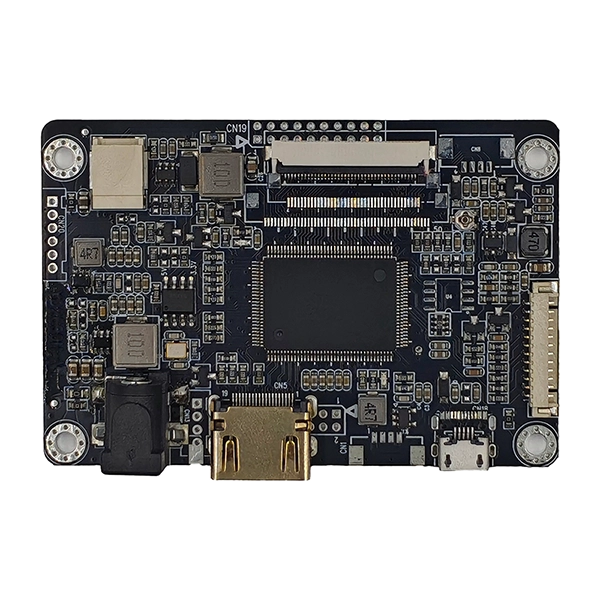

Näytönohjaimen valitseminen teollisuuslaitteisiin vaatii muutakin kuin vain videosignaalien muuntamisen. Pitkäaikainen vakaus, yhteensopivuus eri LCD-paneelien kanssa, joustava räätälöinti ja luotettava tekninen tuki ovat yhtä tärkeitä. SKY-TDMHDMI-TTL-liitäntä AD-korttion kehitetty erityisesti OEM-valmistajille, jotka etsivät luotettavaa näytönohjausratkaisua teollisiin TFT-LCD-näytöihin.
Tämä teollisuustason arkkitehtuurin ympärille suunniteltu ohjain muuntaa tavalliset HDMI-signaalit TTL/RGB-ulostuloksi, mikä mahdollistaa nykyaikaisten sulautettujen järjestelmien ohjaamisen monenlaisille TFT-LCD-paneeleille. Levy tukee erilaisia TTL-liitäntöjä, mukaan lukien erilaiset FPC-kokoonpanot, säädettävät paneelin syöttöjännitteet, integroitu LED-taustavalon ohjaus ja mukautettavat ajoitusparametrit, joten se sopii sekä vakio- että räätälöityihin LCD-moduuleihin.
Toisin kuin kuluttajien näytönohjainkortit, tämä ratkaisu on suunniteltu jatkuvaan käyttöön vaativissa teollisuusympäristöissä. Vakaa virranhallinta, optimoitu signaalin eheys ja huolellisesti suunniteltu PCB-reititys minimoivat EMI:n ja varmistavat luotettavan kuvansiirron myös sähköisesti kohinaisissa sovelluksissa.
Laitevalmistajille kehitysjoustavuus on yhtä tärkeää. SKY-TDM tarjoaa laiteohjelmiston räätälöinnin, näytön parametrien virityksen, kaapelin suunnittelun, liittimien muutokset, OSD-räätälöinnin, logon konfiguroinnin ja näytön optimoinnin asiakkaan vaatimusten mukaan. Integroivatpa sitten 5 tuuman käsipäätteen tai suuremman teollisuuskäyttöpaneelin, insinöörit voivat vähentää laitteiston uudelleensuunnittelua ja nopeuttaa tuotekehitystä.
SKY-TDM:n kokemuksella teollisista LCD-ratkaisuista asiakkaat saavat kattavaa suunnittelutukea paneelien valinnasta tuotantoon asti, mikä varmistaa yhteensopivuuden, pitkän tuotteiden elinkaaren ja vakaan toimituksen teollisuusprojekteihin.
- Puhdas teollisuustason vakaus:Optimoitu virranhallinta ja anti-EMI-piirien suunnittelu kestävät teollisuuden ympäristön häiriöitä ja tukevat 24/7 jatkuvaa vakaata toimintaa ilman näytön vääristymiä tai signaalin katkeamista.
- Plug and Play HDMI-TTL -muunnos:Yhdistää nykyaikaiset HDMI-signaalilähteet ja perinteiset TTL/RGB TFT-näytöt, jotka ovat yhteensopivia teollisuuden yleisten ohjauspalvelinten, sulautettujen järjestelmien ja PC-laitteiden kanssa.
- Kaksijännitettä säädettävä rakenne:Vapaasti kytkettävä 3,3 V/5 V paneelin lähtöjännite, joka mukautuu erilaisiin TFT LCD-paneelin spesifikaatioihin ilman lisäsovitinmoduuleja.
- Integroitu taustavaloohjain:Ammattimainen LED-taustavalon ohjauspiiri tukee kirkkauden säätöä, mikä eliminoi ulkoisten taustavalon ohjausmoduulien tarpeen ja yksinkertaistaa järjestelmän johdotusta.

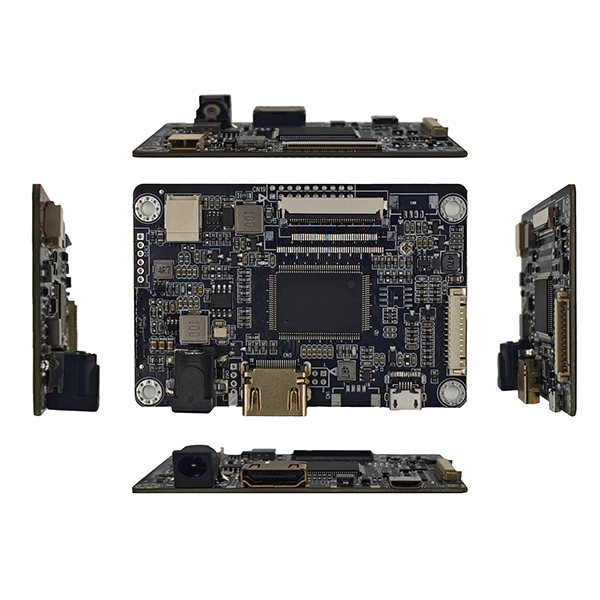

- Erittäin kompakti upotettu asettelu:Pienoistettu piirilevyrakenne on suunniteltu erityisesti rajoitetuille sulautetuille laitteille, mikä maksimoi asiakkaiden koteloiden tilankäytön.
- Täysi räätälöinnin joustavuus:Tukee henkilökohtaista laiteohjelmiston viritystä, käynnistyslogon muokkausta, OSD-valikon säätöä ja näyttöparametrien kalibrointia vastaamaan ainutlaatuisia projektin vaatimuksia.
Tätä HDMI-TTL-liitäntää AD-levyä käytetään laajasti sulautetuissa näyttöskenaarioissa eri aloilla, jotka vaativat kompakteja muotoja ja suurta luotettavuutta. Keskeisiä sovellusalueita ovat:
- Kompaktit ohjauspaneelit teollisuuden käyttöliittymiin ja PLC:ihin
- Kannettavat lääketieteelliset diagnostiikka- ja testauslaitteet
- Rakennusautomaation ja turvavalvontan näyttömoduulit
- Miniatyyri älykkäät ohjauslaitteet ja kädessä pidettävät teollisuuspäätteet
Se on suunniteltu ensisijaisesti pienimuotoisille laitteille, ja se toimii täydellisenä HDMI-TTL-näyttöratkaisuna.

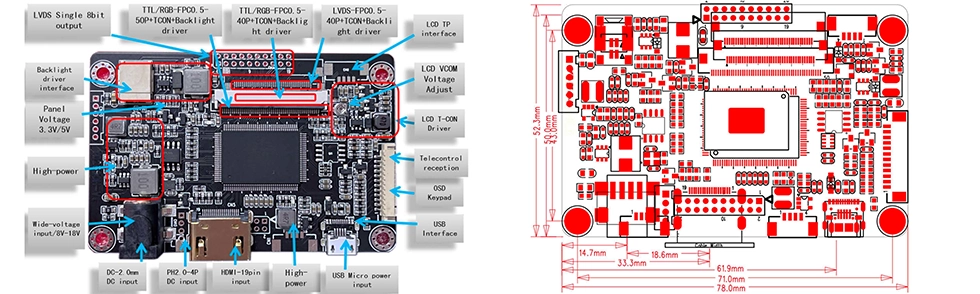

| Ominaisuus | Erittely |
| Videotulo | HDMI |
| LCD-lähtö | TTL/RGB/LVDS |
| Paneelin jännite | 3,3/5V |
| Taustavalon ohjaus | Integroitu LED-ohjain |
| Virtalähde | Leveä DC-tulo 8-18V |
| OSD | Tuettu ulkoinen näppäimistö |
| Laiteohjelmisto | Muokattava |
| Käyttölämpötila | -20°C - 80°C |
| Pin | Signaali | Pin | Signaali |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESET | 6 | VALMIUStila |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Signaali | Pin | Signaali |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Signaali | Pin | Signaali |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Signaali | Pin | Signaali |
| 1 | VCC (3,3/5/12V) | 2 | VCC (3,3/5/12V) |
| 3 | VCC (3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Pin | Signaali |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | +12V/5V |
| 6 | +12V/5V |
Tarjoamme kohdennettua suunnitteluräätälöintiä teollisuuslaitteiden valmistajille yksilöllisten näyttöjen integrointihaasteiden ratkaisemiseksi tukemalla koko prosessin räätälöintiä laitteistosta ohjelmistoon:
- Näytön parametrien mukauttaminen:Mukautetut LCD-ajoitusparametrit, resoluution mukauttaminen ja näytön kuvanopeuden optimointi.
- Henkilökohtainen käyttöliittymä:Ainutlaatuiset käynnistyslogot, käynnistysanimaatiot ja OSD (On-Screen Display) -valikon muutokset.
- Virran ja taustavalon optimointi:Taustavalon kirkkauskäyrän viritys ja käynnistysjärjestyksen optimointi.
- Liitäntä- ja kaapelisovitus:Mukautettu sovitus TTL/RGB-signaalikaapeleille ja FPC-liittimille.
- Ainutlaatuinen brändäys ja ohjelmisto:PCB-silkkipainologotulostus, omien merkkien pakkaus ja ainutlaatuinen laiteohjelmistokehitys.
- Mekaanisen rakenteen mukauttaminen:Mekaanisen rakenteen mukauttaminen ja mukautetut asennusreikien asennot.
V: Levy tukee laajaa valikoimaa TTL/RGB TFT LCD-paneeleja. Suunnittelutiimimme voi määrittää laiteohjelmiston tietyn LCD-mallisi perusteella.
V: Kyllä. Tarjoamme räätälöityjä laiteohjelmistopalveluita, jotka kattavat ajoitusparametrit, resoluution, käynnistyslogot, näytön suunnan ja OSD (On-Screen Display) -asetukset.
V: Kyllä. Siinä on integroitu LED-taustavaloohjain, mikä yksinkertaistaa merkittävästi järjestelmän integrointia.
V: Ehdottomasti. Se on erityisesti suunniteltu pitkäaikaiseen teolliseen käyttöön, ja siinä on vakaa virranhallinta ja luotettava signaalinsiirto.
V: Kyllä. Tuemme laiteohjelmiston räätälöintiä erikokoisille ja -resoluutioisille TFT LCD -näytöille.
V: Kyllä. Voimme toimittaa asiakkaille HDMI-kaapeleita, LVDS-kaapeleita, FPC-nauhoja ja mukautettuja johtosarjoja.
V: Kyllä. Tarjoamme yksityisiä etikettejä, mukautettuja PCB-silkkipainomerkintöjä, räätälöityjä pakkauksia ja ainutlaatuisia laiteohjelmistopalveluita.
V: Sitä käytetään laajalti teollisuusautomaatiossa, lääketieteellisissä laitteissa, laboratorioinstrumenteissa, kuljetuksissa, sulautetuissa järjestelmissä, kioskeissa ja älykkäissä ohjauslaitteissa.
