Teollisuuslaitteet vaativat usein erilaisia videorajapintoja asiakkaan laitealustan mukaan. Perinteiset LCD-ohjainkortit tukevat yleensä vain yhtä paneeliliitäntää, mikä pakottaa insinöörit suunnittelemaan laitteiston uudelleen tai ostamaan useita ohjainkortteja eri projekteja varten.

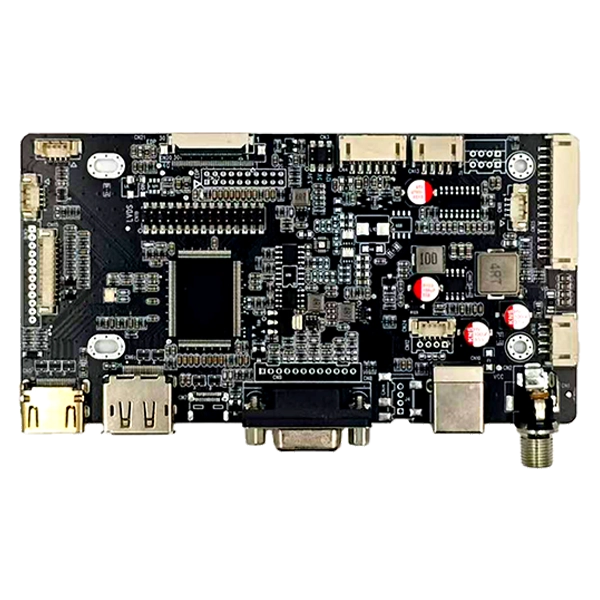

SKY-TDM:tHDMI ja DP ja VGA ja Type C LVDS EDP Interface AD Boardpoistaa nämä rajoitukset integroimallaHDMI, DisplayPort, VGA ja USB Type-Cvideotulot yhdessäLVDS ja eDPnäyttölähdöt yhdelle teollisuustason piirilevylle.
Olitpa kehittämässä uutta käyttöliittymää, päivittämässä vanhoja laitteita tai integroimassa sulautettua näyttöä teollisuuskoneisiin, yksi ohjainkortti tukee useita LCD-kokoonpanoja ja vähentää samalla suunnitteluaikaa, varastokustannuksia ja tuotteen monimutkaisuutta.
Pitkäaikaisiin teollisiin sovelluksiin suunniteltu levy tarjoaa vakaan kuvanlaadun, joustavia virtavaihtoehtoja ja kattavat oheisliitännät OEM-laitevalmistajille ja järjestelmäintegraattoreille.

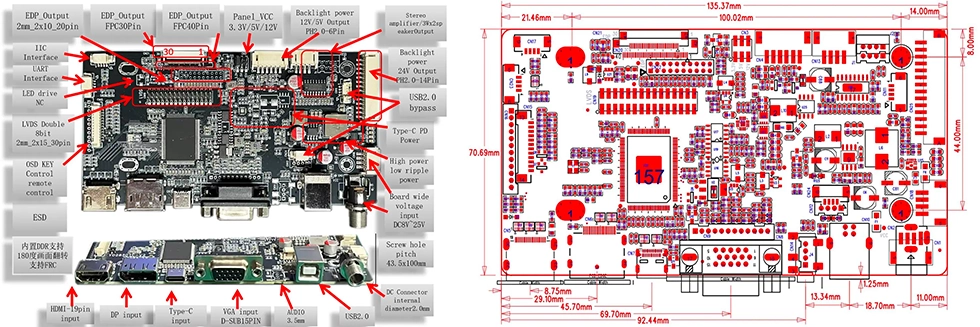

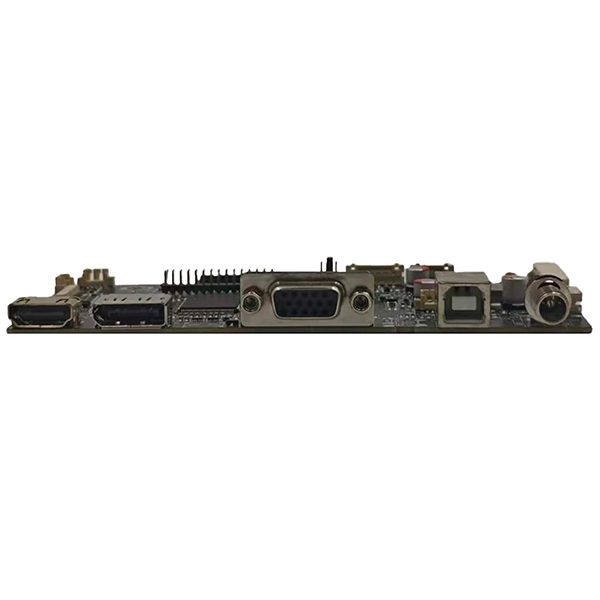

Tämä Interface AD Board sisältää useita tulovaihtoehtoja ja on täysin yhteensopiva nykypäivän yleisimpien videolähteiden kanssa:HDMI, DisplayPort (DP), VGA ja USB Type-C (DP Alt Mode). Tämän ansiosta asiakkaat voivat vaihtaa saumattomasti eri isäntäalustojen välillä ilman lisämuunninkortteja.
Tämä HDMI- ja DP- ja VGA- ja Type C - LVDS EDP -liitäntäkortti on täysin yhteensopiva molempien yleisten LCD-liitäntästandardien kanssa. Saatavilla olevat näytön lähtövaihtoehdot ovat kaksikanavainen 8-bittinen LVDS, 20-nastainen eDP, 30-nastainen eDP FPC ja 40-nastainen eDP FPC. Se sopii ihanteellisesti useille teollisille TFT LCD -moduuleille 7 tuuman näytöistä suurikokoisiin näyttöihin.
Toisin kuin kuluttajatason näyttölevyt, tämä HDMI- ja DP- sekä VGA- ja Type-C-LVDS-EDP-liitäntä AD-kortti on suunniteltu erityisesti korkeatasoisiin ja vaativiin teollisuussovelluksiin. Sen laitteiston ydinominaisuuksiin kuuluu laaja DC-tulojännite (8V-25V), vähän aaltoileva teollinen tehosuunnittelu, parannettu ESD (Electrostatic Discharge) -suojaus ja teollisuuslaatuisten komponenttien käyttö pitkän aikavälin vakaan toiminnan varmistamiseksi. Se sopii erityisen hyvin monimutkaisiin ympäristöihin, kuten ulkotiloihin ja korkeisiin lämpötiloihin, mikä takaa tasaisen näytön vakauden.
Tätä HDMI- ja DP- ja VGA- ja Type C - LVDS EDP -liitäntä AD-korttia käytetään laajalti teollisuustuotteissa, jotka toimivat monimutkaisissa ympäristöissä. Tyypillisiä sovellusskenaarioita ovat teolliset HMI-päätteet, avoimen kehyksen kosketusnäytöt, CNC-koneliitännät, lääketieteelliset diagnostiikkalaitteet ja konenäköjärjestelmät.
Jokainen näyttöprojekti on ainutlaatuinen. Tarjoamme kattavia teknisiä tukipalveluita, mukaan lukien LCD-paneelien yhteensopivuuden varmennus, laiteohjelmiston optimointi, EDID (Extended Display Identification Data) -muokkaus, taustavalon parametrien viritys, räätälöity LVDS- ja eDP-kaapelisuunnittelu sekä PCB-logotulostus. Tarvitaanpa projektisi vakioohjainkorttia tai täysin räätälöityä ratkaisua, SKY-TDM tarjoaa ammattimaista suunnittelutukea tuotteen elinkaaren jokaisessa vaiheessa.
| Tuote | Erittely |
| Videotulo | HDMI, DisplayPort(DP), VGA, Type-C |
| Näytön lähtö | LVDS, eDP (20pin/30pin/40pin) |
| Paneelin jännite | 3,3V/5V/12V |
| Taustavalon lähtö | 5V/12V/24V |
| Audio | 3W x 2 vahvistin |
| Tulojännite | 8-28V |
| Käyttölämpötila | -20°C - 80°C |
| Pin | Signaali | Pin | Signaali |
| 1 | VCC (3,3/5/12V) | 2 | VCC (3,3/5/12V) |
| 3 | VCC (3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Signaali | Pin | Signaali |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC (3,3/5/12V) |
| 19 | VCC (3,3/5/12V) | 20 | VCC (3,3/5/12V) |
| 21 | VCC (3,3/5/12V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_FI |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Pin | Signaali | Pin | Signaali |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC (3,3/5/12V) |
| 13 | VCC (3,3/5/12V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_FI |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Pin | Signaali | Pin | Signaali |
| 1 | VCC (3,3/5/12V) | 2 | VCC (3,3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Pin | Signaali |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | +12V/5V |
| 6 | +12V/5V |
Laitteiston hankinta on vain perusta; palvelu on tae pitkän aikavälin menestykselle. SKY-TDM on sitoutunut nopeuttamaan projektisi käynnistämistä ja ratkaisemaan toimitusketjusi haasteet kokonaan. Tarjoamme seuraavan ydintuen:
- Pitkä tuotteen elinkaari:Vakaa ja luotettava massatuotantokyky.
- Kattava tekninen tuki:Apua LCD-yhteensopivuustestauksessa ja mukautetuissa signaalikaapeleissa.
- Joustava tuotantomalli:Matala MOQ (minimitilausmäärä) ja nopea tekninen vastaus.
- All-in-One-näyttöratkaisut:Kosketusnäytöt ja LCD-paneelit toimitetaan yhteensovitettuna sarjana erilaisiin tarpeisiin.
V: Kyllä. Se on yhteensopiva teollisuustason TFT-LCD-paneelien kanssa, joissa on joko LVDS- tai eDP-liitännät. Voimme suositella sopivia liittimiä ja laiteohjelmistoja paneelimallisi perusteella.
V: Lauta tukeeHDMI, DisplayPort, VGA ja USB Type-C(DP Alt Mode) takaa laajan yhteensopivuuden useiden teollisuustietokoneiden ja sulautettujen järjestelmien kanssa.
V: Kyllä. Tarjoamme kattavia laiteohjelmiston räätälöintipalveluita, mukaan lukien ajoituksen säädöt, EDID (Extended Display Identification Data) -määritykset, käynnistyslogon mukauttaminen ja paneelin parametrien optimointi.
V: Ohjainkortti tukee laajaa DC-tuloaluetta8V - 25V, mikä tekee siitä täydellisen yhteensopivan sekä 12V että 24V teollisuuden virtalähdejärjestelmien kanssa.
V: Kyllä. Valmistamme räätälöityjä LVDS-kaapeleita, eDP FPC -kaapeleita, taustavalokaapeleita ja virtajohtosarjoja varmistaaksemme asiakkaillemme plug-and-play-integraation.
V: Kyllä. Tuemme PCB-silkkipainologotulostusta, laiteohjelmiston räätälöintiä, liittimien muutoksia, kaapelikokoonpanoja ja täydellisiä ODM-kehityspalveluita.
V: LVDS-lähtö tukee jopa1920×1080 @ 60Hz(kaksikanavainen 8-bittinen). eDP-lähtö tukee jopa3840×2160 @ 60Hz(4K UHD), riippuen paneelin tiedoista ja kaapelin laadusta. 4K-sovelluksissa suosittelemme käyttämään eDP-liitäntää optimaalisen kaistanleveyden saavuttamiseksi.
V: Kyllä. Levy tukee 180° kuvan kiertoa laiteohjelmiston avulla. 90°/270° kiertoa varten (muotokuvatila) voimme mukauttaa laiteohjelmiston paneelisi ja sovellusvaatimustesi mukaan. Ilmoita suuntautumisvaatimuksesi tilausta tehdessäsi.
Etsitään luotettavaaHDMI ja DP ja VGA ja Type C LVDS EDP Interface AD Boardseuraavaa upotettua näyttöprojektia varten?
Suosittelemaan sopivinta ratkaisua, anna seuraavat tiedot tiedustelussa:
- LCD-paneelin mallinumero
- Vaadittu videotuloliitäntä (HDMI, DP, VGA tai USB Type-C)
- Syöttöjännite
- Taustavalovaatimukset
- Arvioitu vuosimäärä
- OEM- tai laiteohjelmiston räätälöintivaatimukset
Suunnittelutiimimme tarkistaa tekniset tiedot ja tarjoaa yhteensopivan ratkaisun, tekniset suositukset ja tarjouksen 24 työtunnin kuluessa.
