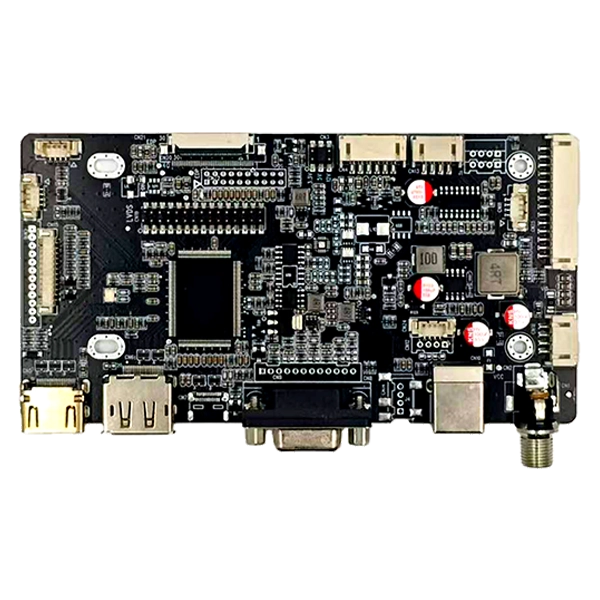

SKY-TDMkehittääHDMI ja DP ja VGA ja Type C LVDS EDP Interface AD Boardauttaa OEM-valmistajia, järjestelmäintegraattoreita ja teollisuuslaitteiden valmistajia yhdistämään useita videolähteitä LVDS- tai eDP-LCD-paneeleilla yhden joustavan näyttöohjaimen avulla. Yhdistämällä HDMI-, DisplayPort-, VGA- ja USB Type-C -tulot useisiin LCD-lähtökokoonpanoihin, kortti voi vähentää laitteiston monimutkaisuutta samalla kun se tukee vaativia sulautettuja näyttösovelluksia.
Nykyaikaisten teollisten näyttöjärjestelmien on usein toimittava erilaisten isäntätietokoneiden, grafiikkaliitäntöjen ja LCD-paneelien kanssa. Erillisen ohjaimen käyttö jokaiselle rajapinnalle voi lisätä suunnittelutyötä, varastovaatimuksia ja integrointiaikaa. Monikäyttöinen LCD-ohjainkortti tarjoaa käytännöllisemmän lähestymistavan yhdistämällä useita videotuloja ja näyttölähtöjä yhdessä teollisuustason piirilevyssä.
HDMI-, DP-, VGA- ja Type-C-liitäntäkokoonpano tukee laajaa valikoimaa isäntäalustoja, kun taas LVDS- ja eDP-lähdöt tekevät ohjaimesta sopivan erilaisiin TFT LCD -arkkitehtuureihin. Levy tukee konfiguroitavaa paneelijännitettä, taustavalon lähtöä, teollisuuden käyttölämpötiloja ja OEM/ODM-suunnittelupalveluita, joten se soveltuu teollisuuden käyttöliittymiin, CNC-laitteisiin, lääketieteellisiin laitteisiin, kioskeihin, konenäköjärjestelmiin ja sulautettuihin näytöihin.
Sisällysluettelo
Miksi teollisuusnäytöt tarvitsevat useita videoliitäntöjä?
Kuinka ohjainkortti yhdistää eri näyttöliitännät?
Mitkä ovat Interface AD -levyn tärkeimmät ominaisuudet?
Mitkä ovat tärkeimmät tekniset tiedot?
Missä tätä näytönohjainta voidaan käyttää?
Kuinka OEM- ja ODM-tuki parantaa näytön integrointia?
Kuinka insinöörien tulisi valita oikea näytönohjain?
Miksi teollisuusnäytöt tarvitsevat useita videoliitäntöjä?
Teolliset näyttöprojektit noudattavat harvoin yhtä laitteistoarkkitehtuuria. Yksi kone voi käyttää teollisuustietokonetta, jossa on DisplayPort, toinen voi käyttää HDMI:tä, kun taas vanhemmat laitteet voivat edelleen käyttää VGA:ta. Näytön puolella LCD-moduuli voi käyttää LVDS:ää tai eDP:tä sen sukupolven, resoluution, koon ja suunnittelun mukaan.
Tämä luo yhteisen suunnitteluhaasteen: videolähde ja LCD-paneeli eivät välttämättä käytä samaa liitäntästandardia. Ilman joustavaa ohjainta insinöörit saattavat tarvita erilaisia muunnoslevyjä eri projekteihin.
Monituloinen näytönohjain voi yksinkertaistaa tätä arkkitehtuuria tukemalla:
- HDMI-videolähteet yleisiin digitaalisiin isäntäjärjestelmiin.
- DisplayPort nykyaikaisille teollisuustietokoneille ja sulautetuille alustoille.
- VGA vanhoille tietokoneille ja laitepäivityksille.
- USB Type-C ja DP Alt Mode yhteensopiville pienikokoisille tietokonealustoille.
- LVDS-lähdöt yhteensopiville teollisuus-TFT-LCD-paneeleille.
- eDP-lähdöt uudemmille korkean suorituskyvyn LCD-arkkitehtuureille.
OEM-projekteissa tämä joustavuus voi auttaa vähentämään tarvetta suunnitella näytön elektroniikkaa uudelleen aina, kun isäntäalusta vaihtuu.
Kuinka ohjainkortti yhdistää eri näyttöliitännät?
LCD-ohjaimen tai AD-kortin perustehtävä on vastaanottaa videoinformaatiota isäntälaitteelta, käsitellä signaalia ja toimittaa sopiva näyttösignaali valittuun LCD-paneeliin. Isäntäpuolen ja paneelin liitännän ei tarvitse olla identtisiä.
Tässä kokoonpanossa HDMI, DP, VGA ja Type-C toimivat videotulovaihtoehtoina. Ohjain käsittelee nämä signaalit ja tarjoaa LVDS- tai eDP-lähdön liitetyn paneeliarkkitehtuurin mukaisesti.
Levy tukee kaksikanavaista 8-bittistä LVDS:ää ja useita eDP-kokoonpanoja, mukaan lukien 20-, 30- ja 40-nastaiset FPC-vaihtoehdot. Tämä tekee paneelien yhteensopivuudesta tärkeän osan järjestelmäintegraatiota. Insinöörien tulee tarkistaa LCD-malli, resoluutio, liitäntätyyppi, nastan määritelmä, paneelin jännite, taustavalovaatimukset ja laiteohjelmiston kokoonpano ennen tuotantoa.
Esimerkiksi järjestelmäintegraattori, joka päivittää vanhempaa VGA-pohjaista teollisuuskonetta, voi mahdollisesti säilyttää nykyisen LCD-arkkitehtuurin käyttäessään ohjainta, joka hyväksyy VGA-tulon. Päinvastoin, uusi sulautettu järjestelmä voi käyttää HDMI-, DP- tai yhteensopivaa Type-C-tuloa ajaessaan eDP-paneelia.
Mitkä ovat Interface AD -levyn tärkeimmät ominaisuudet?
1. Useita videotulovaihtoehtoja
Levyssä on HDMI-, DisplayPort-, VGA- ja USB Type-C -videotulot. Tämä moniliittymäarkkitehtuuri antaa laitekehittäjille enemmän vapautta valittaessa teollisuustietokoneita, sulautettuja kortteja ja isäntälaitteita.
2. LVDS- ja eDP-näytön yhteensopivuus
Sekä LVDS- että eDP-tuki tekee ohjaimesta sopivan TFT-LCD-tekniikan eri sukupolville. Saatavilla olevat kokoonpanot sisältävät kaksikanavaisen 8-bittisen LVDS:n sekä 20-, 30- ja 40-nastaiset eDP-liitännät.
3. Joustava tehon määritys
Ohjain tukee paneelin jännitevaihtoehtoja 3,3 V, 5 V ja 12 V. Taustavalon lähtövaihtoehtoja ovat 5V, 12V ja 24V. Tämä joustavuus on hyödyllinen integroitaessa LCD-moduuleja erilaisiin sähkövaatimuksiin.
4. Teollinen toimintakyky
Määritetty käyttölämpötila-alue on -20°C - 80°C. Suunnittelussa on myös teollisuuslaatuisia komponentteja, vähän aaltoilevaa tehoa ja paranneltu ESD-suojaus vaativiin laiteympäristöihin.
5. Kuvankäsittely- ja laajennustoiminnot
Tuotetiedot määrittelevät sisäisen DDR-muistin, FRC-käsittelyn ja 180° kuvan kierron. Nämä toiminnot voivat olla arvokkaita sulautetuissa näytöissä, joissa kuvan suunta ja näytön käsittely on mukautettava fyysiseen asennukseen.
Mitkä ovat tärkeimmät tekniset tiedot?
Seuraavassa taulukossa on yhteenveto tämän monikäyttöisen näytönohjaimen ensisijaiset tekniset tiedot:
| Tuote | Erittely |
|---|---|
| Videotulo | HDMI, DisplayPort (DP), VGA, Type-C |
| Näytön lähtö | LVDS ja eDP |
| eDP-liitäntä | 20-nastainen / 30-nastainen / 40-nastainen FPC |
| LVDS-lähtö | Kaksikanavainen 8-bittinen LVDS |
| Paneelin jännite | 3,3 V / 5 V / 12 V |
| Taustavalon lähtö | 5V / 12V / 24V |
| Äänen vahvistin | 3W × 2 |
| Tulojännite | 8V-28V |
| Käyttölämpötila | -20°C - 80°C |
Koska LCD-paneeleilla voi olla erilaisia nastamääritelmiä, vaikka niissä käytettäisiin samaa yleistä liitäntästandardia, insinöörien tulisi käsitellä tietoja yhteensopivuuden tarkistamisen lähtökohtana sen sijaan, että kaikki paneelit olisivat keskenään vaihdettavissa.
Missä tätä näytönohjainta voidaan käyttää?
Useiden videotulojen ja LVDS/eDP-lähtöjen yhdistelmä tekee tämän tyyppisestä ohjaimesta sopivan monenlaisiin teollisiin ja sulautettuihin näyttösovelluksiin.
Teolliset HMI-päätteet
Ihmisen ja koneen välisten liitäntöjen on usein toimittava jatkuvasti, kun teollisuustietokoneita yhdistetään TFT-LCD-näyttöihin. Joustavat videotulovaihtoehdot yksinkertaistavat laitteistoalustan valintaa ja laitepäivityksiä.
CNC-koneen käyttöliittymät
CNC-järjestelmät voivat käyttää eri sukupolvien laskentalaitteita. Monikäyttöinen ohjain voi auttaa yhdistämään vanhat tai nykyaikaiset videolähteet sopiviin LCD-paneeleihin.
Lääketieteellisten laitteiden näytöt
Lääketieteelliset diagnostiikka- ja laboratoriolaitteet voivat vaatia vakaata näyttötoimintaa ja huolellisesti sovitettuja LCD-kokoonpanoja. Paneelin yhteensopivuuden testaus ja mukautetut näyttöparametrit voivat siksi olla tärkeitä integroinnin aikana.
Konenäköjärjestelmät
Konenäkölaitteet yhdistävät yleisesti teollisuustietokoneita, kameroita, prosessointiyksiköitä ja käyttäjien näyttöjä. Joustavat videoliitännät mahdollistavat näyttöalijärjestelmän mukautumisen erilaisiin isäntäkokoonpanoihin.
Avokehyksen näytöt ja kioskit
Itsepalvelupäätteet, kioskit ja avoimen kehyksen näytöt voivat käyttää erikokoisia nestekidenäyttöjä ja isäntäalustoja. Konfiguroitava ohjain voi auttaa valmistajia standardoimaan osan näyttöarkkitehtuuristaan eri tuoteversioissa.
Kuinka OEM- ja ODM-tuki parantaa näytön integrointia?
LCD-ohjainkortin valinta ei riipu vain liittimen tyypistä. Onnistunut integrointi riippuu ohjaimen täsmällisestä LCD-paneelista ja järjestelmäarkkitehtuurista.
OEM- ja ODM-projekteissa suunnittelutuki voi sisältää:
- LCD-paneelin yhteensopivuuden tarkistus.
- Laiteohjelmiston optimointi ja säätö.
- EDID-muutos.
- Taustavalon parametrien viritys.
- Mukautettu LVDS- ja eDP-kaapelisuunnittelu.
- PCB-logotulostus räätälöityihin laitteisiin.
- Paneelin jännitteen ja taustavalon vaatimusten yhteensopivuus.
Nämä palvelut voivat olla erityisen arvokkaita, kun asiakas tarvitsee mukautetun näyttökokoonpanon yleisen ohjainkortin sijaan. Sen sijaan, että LCD-näyttöä, ohjainkorttia, kaapelia ja taustavaloa käsitettäisiin itsenäisinä komponentteina, koko näyttöjärjestelmää voidaan arvioida integroituna ratkaisuna.
Räätälöityä projektia varten ostajien tulee valmistella LCD-mallinumero, vaadittu videotulo, syöttöteho, taustavalovaatimukset, arvioitu vuosimäärä ja kaikki laiteohjelmisto- tai OEM-vaatimukset ennen teknistä arviointia.
Kuinka insinöörien tulisi valita oikea näytönohjain?
Ennen ohjainkortin ostamista insinöörien tulee tarkistaa useita teknisiä parametreja sen sijaan, että valitsisivat kortin pelkästään ulkoisen liittimen ulkonäön perusteella.
- Vahvista LCD-liitäntä.Selvitä, käyttääkö paneeli LVDS:ää vai eDP:tä, ja tunnista tarkka liittimen ja nastakokoonpano.
- Tarkista paneelin jännite.Tarkista, tarvitseeko LCD-näyttö 3,3 V, 5 V vai 12 V.
- Tarkista taustavalo.Vahvista tarvittava taustavalon jännite, aktivointisignaali ja PWM-vaatimukset.
- Tarkista videon lähde.Tunnista, käyttääkö isäntä HDMI-, DP-, VGA- tai yhteensopivaa Type-C DP Alt -tilaa.
- Vahvista resoluutio ja ajoitus.Ohjaimen laiteohjelmiston on oltava yhteensopiva kohdepaneelin näyttöparametrien kanssa.
- Arvioi toimintaympäristö.Lämpötila-, ESD-, tehonvakaus- ja jatkuvan toiminnan vaatimukset tulee ottaa huomioon teollisuuslaitteiden osalta.
- Keskustele räätälöintivaatimuksista.OEM-tuotannossa kaapelin kokoonpano, laiteohjelmisto, piirilevymerkintä ja paneelien yhteensopivuus on vahvistettava ennen massatuotantoa.
Tämä tarkistuslista auttaa vähentämään yhteensopivuusongelmia prototyyppitestauksen ja tuotannon käyttöönoton aikana.
Usein kysytyt kysymykset
Q1: Tukeeko kortti sekä LVDS- että eDP-LCD-paneeleja?
Kyllä. Ohjain on suunniteltu tukemaan sekä LVDS- että eDP TFT -LCD-paneeleja. Saatavilla olevat kokoonpanot sisältävät kaksikanavaiset 8-bittiset LVDS- ja eDP-vaihtoehdot 20-, 30- ja 40-nastaisilla FPC-liitännöillä.
Q2: Mitä videotuloja tuetaan?
Levy tukee HDMI-, DisplayPort-, VGA- ja USB Type-C -videotuloa. Type-C-videon toiminta riippuu isäntälaitteesta, joka tukee asianmukaista DisplayPort Alt Mode -toimintoa.
Q3: Mitä paneelijännitteitä on saatavilla?
Määritetyt paneelijännitevaihtoehdot ovat 3,3 V, 5 V ja 12 V. Sopiva asetus tulee valita kohde-LCD-paneelin spesifikaatioiden mukaan.
Kysymys 4: Voidaanko ohjain mukauttaa OEM-projektiin?
Kyllä. Räätälöintituki voi sisältää LCD-yhteensopivuuden tarkistuksen, laiteohjelmiston optimoinnin, EDID-muokkauksen, taustavalon parametrien virityksen, mukautetut LVDS/eDP-kaapelit ja PCB-logotulostuksen.
Q5: Mitä tietoja tulee antaa ennen tarjouksen pyytämistä?
On suositeltavaa ilmoittaa LCD-paneelin malli, haluttu videotulo, syöttöjännite, taustavalovaatimukset, odotettu vuosimäärä ja kaikki OEM- tai laiteohjelmiston mukautusvaatimukset. Näiden tietojen avulla suunnittelutiimi voi arvioida yhteensopivuutta tarkemmin.
Viimeinen Takeaway
Joustava monikäyttöinen näytönohjain voi yksinkertaistaa nykyaikaisten ja vanhojen videolähteiden ja eri sukupolvien teollisten TFT-LCD-paneelien yhdistämistä. HDMI-, DisplayPort-, VGA- ja Type-C-sisääntulojen sekä LVDS- ja eDP-ulostulojen ansiosta ratkaisu tukee laajaa valikoimaa teollisia HMI-, CNC-, lääketieteellisiä, kioski-, kuljetus- ja sulautettuja näyttösovelluksia. Konfiguroitava paneelin teho, taustavalovaihtoehdot, teollisuuslämpötila-alue ja OEM/ODM-suunnittelupalvelut tukevat edelleen räätälöityjä näyttöprojekteja.
Jos olet kehittämässä teollista näyttöä, päivittämässä olemassa olevaa LCD-järjestelmää tai etsit luotettavaa ohjainratkaisua OEM-tuotantoon, anna LCD-mallisi ja liitäntävaatimukset SKY-TDM:lle.Ota yhteyttäpaneelin teknisten tietojen, sovellusvaatimusten ja odotetun määrän kanssa keskustellaksesi yhteensopivuudesta, mukautusvaihtoehdoista ja sopivasta näytönohjainratkaisusta projektiisi.
