Nykyään teollisuuslaitteisiin valittaessa kapasitiivisia kosketuspaneeleja pääpaino on yleensä näytön kokossa, kosketuspisteissä, kansilasissa ja optisessa laminoinnissa. Yhtä tärkeää teknistä ominaisuutta ei kuitenkaan pidä jättää huomiotta: kosketussignaaliliitäntä.
Mikä on todellinen ero teollisten kapasitiivisten kosketuspaneelien USB:n ja I²C:n välillä? Ja mikä tärkeintä, kuinka sinun pitäisi valita oikea käyttöliittymä projektillesi?
OEM- ja ODM-asiakkaiden valinta riippuu suurelta osin isäntäjärjestelmästä, ohjainarkkitehtuurista, ohjelmistoympäristöstä ja mekaanisesta suunnittelusta.
SKY-TDM tarjoaa räätälöityjä kapasitiivisia kosketuspaneeleja teollisiin käyttöliittymiin, lääketieteellisiin laitteisiin, sulautettuihin järjestelmiin, älypäätteisiin ja automaatiosovelluksia varten, jotka tukevat USB:tä, I²C:tä ja muita liitäntävaihtoehtoja.
Se lähettää kosketustiedot isäntäjärjestelmään USB-tiedonsiirtoprotokollan avulla. Koska USB on yksi yleisimmistä oheisliitännöistä, se on ihanteellinen valinta teollisuustietokoneiden, Windows/Linux/Android-alustojen, itsepalvelukioskien, kaupallisten näyttöjen ja sulautettujen tietokoneiden liittämiseen.
USB:n suurin etu on sen mukavuus. Kehitystiimit voivat helposti liittää kosketuspaneelin isäntäjärjestelmään suunnittelematta erillisiä tietoliikennepiirejä pääpiirilevylle, mikä vähentää huomattavasti tuotekehitysaikaa.
I²C on yleinen sarjaliikenneliitäntä sulautetuissa järjestelmissä.
I²C-kosketuspaneelit kommunikoivat suoraan mikro-ohjainten tai prosessorien kanssa I²C-väylän kautta, mikä tekee niistä ihanteellisia mukautetuille laitteistomalleille.
Esimerkiksi jos teollisessa projektissa on jo pääohjauskortti, kosketusohjain kannattaa yleensä liittää prosessoriin I²C:n kautta. Tässä tapauksessa I²C toimii erottamattomana osana laitteistoarkkitehtuuria, ei vain ulkoisena oheislaitteena.
| Ominaisuus | USB-kosketuspaneeli | IIC-kosketuspaneeli |
| Integrointimenetelmä | Ulkoinen oheislaite | Sulautettu viestintä |
| Teollinen PC | Erinomainen | Vähemmän kätevä |
| Sulautettu MCU | mahdollista | Erinomainen |
| käyttöjärjestelmän yhteensopivuus | Yleensä kätevä | Edellyttää järjestelmäintegraatiota |
| Kehitys | Nopeampi moniin PC-pohjaisiin projekteihin | Edellyttää laitteiston/firmwaren kehitystä |
| PCB-integrointi | Vähemmän suoraa | Erittäin integroitu |
| Kaapelisovellus | Joustavampi | Sopii paremmin lyhyille liitoksille |
| Laitteiston mukauttaminen | Hyvä | Erinomainen |
| Tyypillinen käyttö | HMI, kioski, PC-pohjainen pääte | Sulautettu HMI, mukautetut laitteet |

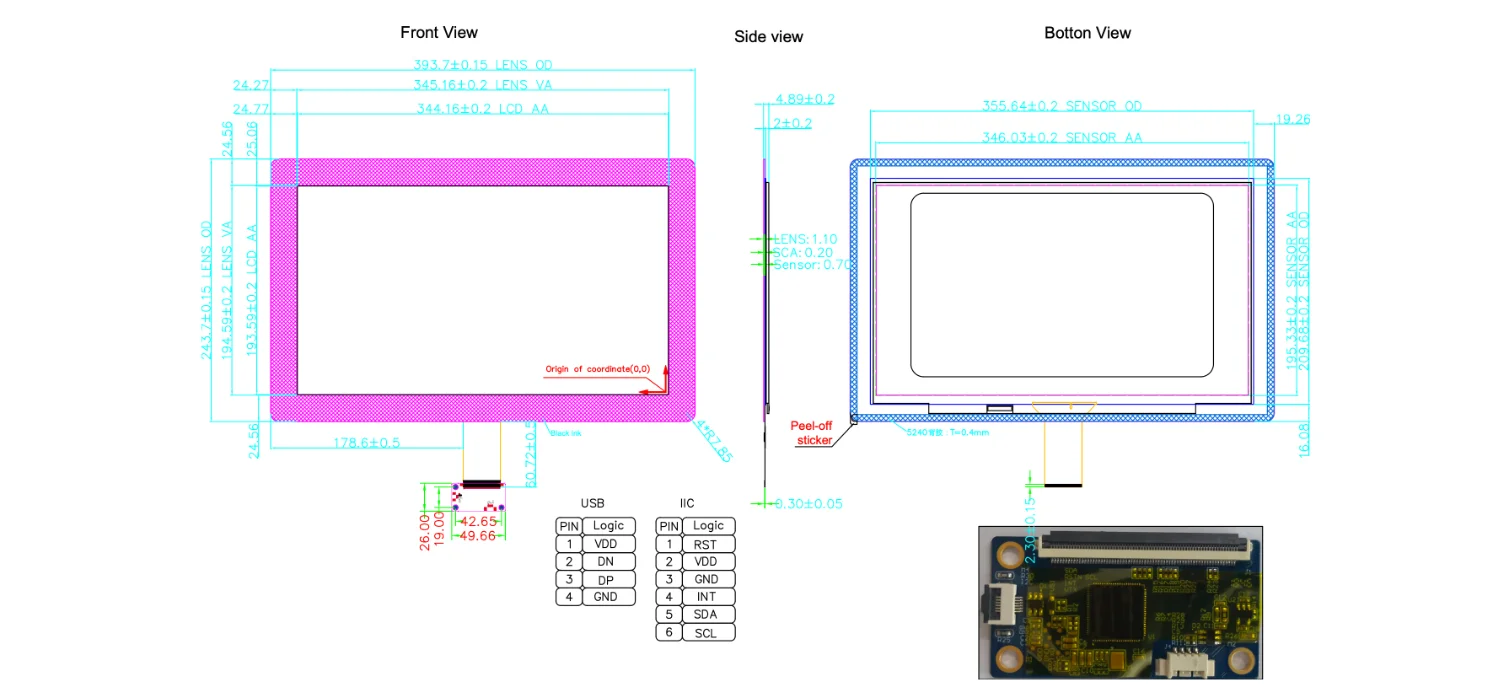

Tästä syystä saman kokoinen kosketuspaneeli voi olla saatavana sekä USB- että IIC-versioissa.
Kosketustekniikka voi olla samanlainen, mutta järjestelmän integrointimenetelmä on erilainen.
●Helppompi integrointi: Teollisissa käyttöliittymäjärjestelmissä USB-kosketuspaneelit on helpompi integroida, koska isäntäalusta tukee jo USB:tä.
●Erinomainen alustayhteensopivuus: Markkinoilla olevat yleiset käyttöjärjestelmät tukevat USB:tä, mikä tekee siitä vakiokäyttöliittymän Windowsille, Androidille ja Linuxille.
●Ihanteellinen itsenäisille HMI-järjestelmille: Kun käytät itsenäisiä tietokoneita tai sulautettuja tietokoneita, USB tarjoaa kätevän tiedonsiirtoyhteyden.
●Nopeutettu kehitys: Projektin alkuvaiheessa USB mahdollistaa kosketuspaneelin käytettävyyden nopean arvioinnin ilman, että sinun tarvitsee etukäteen kehittää erityisiä viestintäliittymiä.
●Suunniteltu sulautettuun integrointiin: Kun kosketuspaneeli on integroitu suoraan sulautettuun järjestelmään, I²C-liitäntä on sopivin valinta.
●Yksinkertainen väyläarkkitehtuuri: I²C käyttää kaksijohtimista viestintärakennetta, joka on erittäin houkutteleva sulautetuille piirilevyille, joilla on rajalliset liitäntäresurssit.
●Parempi laitteiston hallinta: Asiakkaille, jotka kehittävät itsenäisesti omia ohjauskorttejaan ja laiteohjelmistojaan, I²C-liitäntä tarjoaa paremman hallinnan kosketusviestintäarkkitehtuuriin.
●Ihanteellinen mukautetuille laitteille: I²C on erityisen hyödyllinen OEM-laitteissa, joissa kosketuspaneeli ja pääohjauskortti on suunniteltu synkronisesti.
Eri liitännät tarjoavat erilaisia etuja, eikä yksikään kosketusliittymä sovi kaikkiin teollisiin käyttöliittymäskenaarioihin. Voit viitata seuraaviin ohjeisiin:
●Teolliset tietokoneet + kosketuspaneelit: USB on yleensä kätevämpi vaihtoehto.
●MCU:t + upotetut kosketuspaneelit: I²C on yleensä optimaalinen valinta.
●Mukautetut ohjauskortit: I²C tarjoaa syvemmän laitteistointegraation.
●Nopea prototyyppi: USB voi yksinkertaistaa alustavaa testausta ja arviointia.
●Massatuotanto: Sekä USB että I²C ovat käyttökelpoisia; lopullisen päätöksen tulee perustua todelliseen laitteisto- ja ohjelmistoarkkitehtuuriin.
Kosketuspaneelimme tarjoavat tällä hetkellä erilaisia kapasitiivisia USB/I²C-kosketuspaneelituotteita, jotka kattavat eri näyttökoot teollisuuden käyttöliittymään ja sulautettuihin sovelluksiin.
Tämä on erittäin tärkeä kysymys.
Vaikka viestintärajapinta on vastuussa kosketusdatan lähettämisestä, kokonaiskosketuskokemuksen määrää useiden tekijöiden yhdistelmä. Näitä ovat ensisijaisesti: kosketusanturin suunnittelu, kosketuspiirin IC, laiteohjelmisto, anturin reititys, suojalasin paksuus, käsineen kosketustuki, EMI/ESD-ympäristö, optinen laminointiprosessi ja isäntäjärjestelmä. Siksi valinta USB:n ja I²C:n välillä on vain yksi askel teollisen kosketuspaneelin kehittämisessä, eikä se vaikuta kosketusnäyttöön.
Projektin suunnittelun alussa voit määrittää sopivan käyttöliittymän seuraavien viiden avainkohdan perusteella:
●Tarkista isäntäalusta: Yhdistetäänkö kosketuspaneeli teollisuustietokoneeseen, Android-emolevyyn, Linux-järjestelmään vai MCU:hen?
●Tarkista pääohjain: Onko emolevyllä jo USB- tai I²C-liitännät?
●Tarkista mekaaninen rakenne: Mihin kosketuspaneeliohjain sijoitetaan? Kuinka pitkä FPC- tai nauhakaapelin tulee olla? Mihin liitin asennetaan?
●Tarkista ohjelmistoympäristö: Onko kehitystiimillä jo tarvittava ohjain- tai laiteohjelmistotuki?
●Tarkista tuotantosuunnitelma: Jos tuote on siirtymässä massatuotantoon, liitännän valinta tulee vahvistaa ennen lopullista piirilevyn suunnittelua.
Ammattimaista teollista kosketuspaneelia ei pidä valita pelkästään näytön koon perusteella. Täydellinen ratkaisu edellyttää seuraavien elementtien kattavaa harkintaa:
Kosketustekniikka → Anturi → Ohjain IC → Liitäntä → Suojalasi → FPC → Laiteohjelmisto → Mekaaninen integrointi → Sovellusympäristö
Tämä kokonaisvaltainen lähestymistapa on erityisen kriittinen teollisuuslaitteille, lääkinnällisille laitteille, automaatiojärjestelmille ja muille tuotteille, jotka on suunniteltu pitkäaikaiseen käyttöön.
Siksi oikea käyttöliittymä ei välttämättä ole se, jolla on korkeimmat vaatimukset, vaan se, joka voidaan integroida luotettavasti asiakkaan kokonaiseen tuotteeseen.
Jos olet kehittämässä teollisia käyttöliittymiä, lääkinnällisiä laitteita, automaatiojärjestelmiä, itsepalvelukioskeja tai sulautettuja tuotteita, ilmoita kosketusnäytön koko, isäntäalusta, käyttöjärjestelmä, mekaaniset piirustukset ja käyttöliittymävaatimukset.
SKY-TDMkosketuspaneelit voivat suositella projektiisi sopivinta kosketuspaneeli- ja käyttöliittymäkokoonpanoa.
Ota yhteyttä jo tänään saadaksesi räätälöityjä USB-, I²C- tai yhdistettyjä USB + I²C kapasitiivisia kosketuspaneeliratkaisuja.
