Kun teollisuuslaitteet tarvitsevat joustavia videotuloja ja luotettavaa TFT LCD -liitäntää,2-HDMI–LVDS TTL -liitäntä AD-korttialkaenSKY-TDMtarjoaa käytännöllisen ohjausratkaisun. Suunniteltu teolliseen näyttöintegraatioon, se tukee kahta HDMI-tuloa, LVDS- ja TTL-lähtöjä, konfiguroitavaa laiteohjelmistoa ja 7–32 tuuman LCD-paneeleja, mikä auttaa OEM-kehittäjiä yksinkertaistamaan laitteiston integrointia ja vähentämään kehitysponnisteluja.
Näytönohjaimen täytyy tehdä muutakin kuin muuntaa videosignaaleja. Sen on vastattava LCD-liitäntää, säilytettävä vakaa kuvansiirto, tuettava vaadittua paneelin ajoitusta ja pysyttävä luotettavana koko laitteen elinkaaren ajan. The2-HDMI–LVDS TTL -liitäntä AD-korttion suunniteltu näiden käytännön vaatimusten mukaisesti. Hyväksymällä kaksi HDMI-videolähdettä ja tarjoamalla LVDS- tai RGB-TTL-lähtöliitännät, se antaa laitesuunnittelijoille enemmän joustavuutta teollisten TFT-LCD-paneeleiden valinnassa. Sen konfiguroitavaa laiteohjelmistoa voidaan myös mukauttaa resoluutioon, ajoitukseen, liitännän määrityksiin, taustavalon ohjaukseen, OSD-asetuksiin ja muihin projektivaatimuksiin. Tämä tekee levystä sopivan teollisuusautomaatioon, lääketieteellisiin laitteisiin, itsepalvelukioskeihin, digitaalisiin kylteihin, kuljetusvälineisiin ja sulautettuihin näyttöjärjestelmiin.
Sisällysluettelo
- Mikä on 2-HDMI–LVDS TTL -liitäntä AD-kortti?
- Miksi kahdella HDMI-tulolla on merkitystä teollisuusnäytöissä?
- Kuinka LVDS- ja TTL-lähdöt parantavat LCD-yhteensopivuutta?
- Mitkä ovat tärkeimmät ominaisuudet, jotka on otettava huomioon?
- Missä tätä näytönohjainta voidaan käyttää?
- Kuinka se yksinkertaistaa OEM-näytön integrointia?
- Ohjauspaneelin tekninen yleiskatsaus
- Usein kysytyt kysymykset
- Hanki räätälöity teollinen näyttöratkaisu
Mikä on 2-HDMI–LVDS TTL -liitäntä AD-kortti?
Näytön AD-kortti, jota yleisesti kutsutaan LCD-ohjainlevyksi, toimii liitäntäpisteenä videolähteen ja LCD-paneelin välillä. Teollisissa laitteissa videolähde voi tarjota HDMI-signaalin, kun taas valittu TFT-LCD-paneeli saattaa vaatia LVDS- tai TTL-liitännän. Ohjain kääntää ja käsittelee tulevan videosignaalin niin, että se voidaan toimittaa sopivaan LCD-liitäntään.

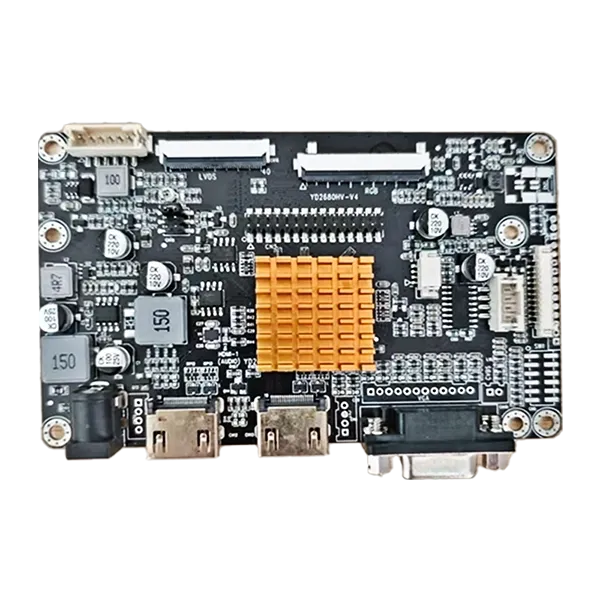

The2-HDMI–LVDS TTL -liitäntä AD-korttion suunniteltu erityisesti tämän tyyppistä integraatiota varten. Se tukee kahta HDMI-videotuloa ja voi tarjota LVDS- tai RGB TTL -lähdön yhteensopiville teollisille TFT-LCD-paneeleille. Tuotetietojen mukaan se voidaan konfiguroida teollisuus-TFT-näytöille, joiden koko on noin 7 - 32 tuumaa, riippuen erityisistä paneelivaatimuksista.
OEM-projekteissa tämä lähestymistapa voi vähentää tarvetta suunnitella koko näytön elektroniikkaa uudelleen paneelimalleja tai laitekokoonpanoja vaihdettaessa. Sen sijaan insinöörit voivat valita sopivan ohjainkokoonpanon ja tarkistaa LCD-näytön resoluution, ajoituksen, liitännän määritelmän ja tehovaatimukset.
Miksi kahdella HDMI-tulolla on merkitystä teollisuusnäytöissä?
Teollisuusjärjestelmät käyttävät yhä useammin useita videolähteitä. Kone saattaa esimerkiksi joutua näyttämään tietoja tietokoneelta samalla, kun se vastaanottaa signaalin teollisuuskamerasta, tarkastusjärjestelmästä, sulautetusta tietokoneesta tai toissijaisesta prosessointiyksiköstä.
Kahdella HDMI-tulolla varustettu ohjain tarjoaa kätevän tavan yhdistää kaksi digitaalista videolähdettä ja vaihtaa niiden välillä. Tämä voi tehdä järjestelmäarkkitehtuurista joustavamman ilman, että jokaisessa sovelluksessa tarvitaan ylimääräistä ulkoista kytkinlaitetta.
- Useita videolähteitä:Kaksi HDMI-tuloa tarjoavat suuremman järjestelmän joustavuuden.
- Järjestelmäintegraatio:Videolähteen vaihto voidaan sisällyttää näyttöarkkitehtuuriin.
- Varustuspäivitykset:Nykyiset järjestelmät voidaan mukauttaa uusiin HDMI-pohjaisiin videolähteisiin.
- Suunnittelun joustavuus:Insinöörit voivat rakentaa näyttöjärjestelmiä eri lähdekokoonpanojen ympärille.
Tämä ominaisuus on erityisen hyödyllinen teollisuuden käyttöliittymäjärjestelmissä, ohjauspäätteissä, tarkastuslaitteissa, kioskeissa ja muissa tuotteissa, joissa näyttölähteiden joustavuus on tärkeää.
Kuinka LVDS- ja TTL-lähdöt parantavat LCD-yhteensopivuutta?
Kaikki LCD-paneelit eivät käytä samaa sähköliitäntää. Kaksi teollisissa TFT-sovelluksissa yleisesti käytettyä rajapintaa ovat LVDS ja TTL/RGB. Väärän ohjainliittymän valitseminen voi johtaa yhteensopimattomuuteen, epävakaisiin kuviin tai laitteiston ylimääräiseen uudelleensuunnitteluun.
Sekä LVDS- että TTL-lähdön tuki antaa järjestelmän suunnittelijoille enemmän vaihtoehtoja valittaessa yhteensopivia LCD-paneeleja. Ohjaimen LVDS-liitännät sisältävät erilliset differentiaalisignaaliparit, kun taas sen TTL-liitäntä tarjoaa RGB-dataa ja synkronointisignaaleja yhteensopiville paneeleille.
| Käyttöliittymä | Tyypillinen toiminto | Integraatioarvo |
|---|---|---|
| LVDS | Nopea differentiaalinen LCD-tiedonsiirto | Soveltuu moniin teollisiin TFT LCD-paneeleihin |
| TTL / RGB | RGB-näyttötiedot ja ajoitussignaalit rinnakkain | Tukee yhteensopivia TTL-rajapinnan TFT-paneeleita |
| HDMI | Digitaalinen videolähdetulo | Kätevä liitäntä nykyaikaisiin videolaitteisiin |
Insinöörien tulee aina varmistaa tarkka LCD-malli, resoluutio, ajoitusparametrit, jännitevaatimukset, liitinkokoonpano ja nastakartoitus ennen tuotantoa. Liitäntäyhteensopivuus riippuu paneelin täydellisestä spesifikaatiosta eikä pelkästään liitännän nimestä.
Mitkä ovat tärkeimmät ominaisuudet, jotka on otettava huomioon?
Teollisuuden LCD-ohjaimen valinta vaatii muutakin kuin sen tarkistamisen, että tulo- ja lähtöliittimet täsmäävät fyysisesti. Sähköiset tiedot, laiteohjelmiston kokoonpano, paneelin ajoitus, taustavalovaatimukset ja pitkän aikavälin syöttönäkökohdat voivat kaikki vaikuttaa projektin luotettavuuteen.
Kaksi HDMI-videotuloa
Kahden HDMI-tulon avulla laitesuunnittelijat voivat liittää useita digitaalisia videolähteitä ja valita sopivan lähteen järjestelmävaatimusten mukaan.
LVDS- ja TTL-ulostulotuki
Molempien lähtötyyppien tukeminen laajentaa yhteensopivien TFT-LCD-paneelien valikoimaa ja voi vähentää laitteiston uudelleensuunnittelua, kun OEM-projekti käyttää erilaisia näyttökokoonpanoja.
Joustava laiteohjelmiston kokoonpano
Laiteohjelmistoa voidaan mukauttaa LCD-näytön resoluution, ajoitusparametrien, liitäntämääritelmien, OSD-vaatimusten, käynnistyslogojen ja muiden sovelluskohtaisten asetusten mukaan. Tämä on erityisen arvokasta OEM- ja ODM-laitteissa, joissa vakioohjainkokoonpano ei välttämättä riitä.
Teollisuussuuntautunut suunnittelu
Levy on tarkoitettu jatkuviin teollisiin sovelluksiin, ja suunnittelussa on huomioitu vakaa signaalinkäsittely, häiriön vähentäminen, komponenttien saatavuus ja pitkäkestoinen toiminta.
Kompakti integrointi
Erillinen ohjainkortti voi yksinkertaistaa sulautettujen laitteiden sisäistä näyttöarkkitehtuuria auttaen insinöörejä hallitsemaan LCD-liitäntöjä, taustavalon ohjausta, signaalin muuntamista ja niihin liittyviä näyttötoimintoja määritellyn laitteisto-alustan sisällä.
Missä tätä näytönohjainta voidaan käyttää?
Koska ohjain yhdistää HDMI-tulon joustavuuden LVDS- ja TTL-LCD-lähtövaihtoehtoihin, se voi palvella monenlaisia sulautettuja ja teollisia näyttösovelluksia.
| Sovellus | Miksi ohjain on hyödyllinen |
|---|---|
| Teollisuusautomaatio | Yhdistää digitaaliset videolähteet teollisiin TFT-näyttöpaneeleihin |
| Lääketieteelliset laitteet | Tukee räätälöityjä näyttökokoonpanoja erikoislaitteille |
| Itsepalvelukioski | Tarjoaa joustavan videotulon ja upotetun LCD-integroinnin |
| Digital Signage | Mahdollistaa HDMI-pohjaisten sisältölähteiden ohjaamisen yhteensopiviin LCD-paneeleihin |
| Kuljetusvälineet | Tukee sulautettuja näyttöjärjestelmiä, jotka vaativat vakaata toimintaa |
| Sulautetut järjestelmät | Tarjoaa konfiguroitavia käyttöliittymiä sovelluskohtaisille näyttömalleille |
Sopiva kokoonpano riippuu laitteen käyttöympäristöstä, LCD-mallista, videolähteestä, resoluutiosta, mekaanisesta tilasta ja tehoarkkitehtuurista. Tästä syystä tekninen tarkastus tulisi suorittaa ennen massatuotantoa.
Kuinka se yksinkertaistaa OEM-näytön integrointia?
Näytön integroinnista voi tulla monimutkainen, kun OEM-projekti vaatii LCD-paneelin, kosketusnäytön, ohjaimen, kaapelit, laiteohjelmiston, taustavalon ja mekaanisen rakenteen toimimaan yhdessä. Ohjainkortti, joka voidaan konfiguroida kohde-LCD-näytön ympärille, voi vähentää joitain näistä integraatiohaasteista.
SKY-TDM tarjoaa näyttösuunnittelupalveluita, jotka kattavat LCD-näytön valinnan, ohjaimen konfiguroinnin, kosketusnäytön mukauttamisen, optisen sidoksen, kansilasin, liitäntäkaapelit ja niihin liittyvät näytön integrointivaatimukset. Sen laatujärjestelmät sisältävät ISO 9001-, ISO 13485- ja IATF 16949 -sertifikaatit, ja ohjainkortit käyvät läpi toimintatestauksen ennen toimitusta yrityksen tuotetietojen mukaan.
OEM- ja ODM-asiakkaille tekninen tuki voi sisältää:
- LCD-näytön resoluutio ja ajastusasetukset
- LVDS-nastakartoitus ja TTL-ajoituksen säätö
- Laiteohjelmiston optimointi
- Taustavalon ja kirkkauden säätö
- OSD-kielen määritys
- Käynnistyslogon mukauttaminen
- Kaapelin nasta- ja liitinkokoonpano
- Mekaaniset asennusvaatimukset
- LCD- ja kosketuspaneelin yhteensopivuus
Tämä integroitu lähestymistapa voi olla erityisen arvokas projekteissa, joissa näytön yhteensopivuus ja komponenttien pitkän aikavälin saatavuus ovat tärkeitä suunnittelunäkökohtia.
Ohjauspaneelin tekninen yleiskatsaus
Seuraava taulukko esittää yhteenvedon tämän ohjainratkaisun tärkeistä ominaisuuksista ja selittää niiden käytännön merkityksen näyttöjärjestelmän kehittämisen aikana.
| Tekniset tiedot / Ominaisuus | Saatavilla olevat kokoonpanot | Tekninen hyöty |
|---|---|---|
| Videotulot | 2 × HDMI | Tukee useita digitaalisia videolähteitä |
| LCD-lähdöt | LVDS ja TTL / RGB | Laajentaa yhteensopivia LCD-vaihtoehtoja |
| LCD-kokoalue | Noin 7-32 tuumaa | Soveltuu erilaisiin teollisiin näyttömuotoihin |
| Laiteohjelmisto | Muokattava | Tukee projektikohtaisia näyttöparametreja |
| LVDS-liitin | JST 2×15 pin | Tarjoaa differentiaalisen näytön signaaliliitännät |
| LVDS FFC | 40-nastainen, 0,5 mm | Tukee yhteensopivia LCD-paneeliliitäntöjä |
| TTL T-CON | 50-nastainen FFC | Tarjoaa RGB- ja ajastussignaaliliitännät |
| Taustavalon käyttöliittymä | PH2.0 6-napainen | Tukee yhteensopivaa taustavalon tehoa ja ohjausta |
Varsinaiset nastamääritykset ja sähkökokoonpano tulee aina tarkistaa kohde-LCD-tietolomakkeesta. Esimerkiksi LVDS-liitäntä käyttää differentiaalisia TX-signaalipareja, kun taas TTL-liitäntä sisältää RGB-dataa, DE-, VS-, HS-, DCLK- ja niihin liittyvät ohjaussignaalit. Oikea pinnikartoitus on onnistuneen integroinnin kannalta välttämätöntä.
Usein kysytyt kysymykset
1. Mitä LCD-paneeleja voidaan liittää tähän ohjaimeen?
Ohjain voidaan konfiguroida useille teollisille TFT-LCD-paneeleille käyttämällä yhteensopivia LVDS- tai TTL-liitäntöjä. Noin 7–32 tuuman levyjä voidaan tukea mallista ja sähkövaatimuksista riippuen. LCD-näytön mallinumeron antaminen antaa suunnittelutiimille mahdollisuuden varmistaa yhteensopivuuden.
2. Voiko laiteohjelmistoa mukauttaa OEM-projektia varten?
Kyllä. Laiteohjelmiston räätälöinti voi kattaa LCD-näytön resoluution, ajoitusparametrit, liitäntämääritykset, OSD-asetukset, käynnistyslogot ja muut projektikohtaiset vaatimukset.
3. Tukeeko kortti sekä LVDS- että TTL-LCD-paneeleja?
Kyllä. Ohjain on suunniteltu tarjoamaan sekä LVDS- että RGB TTL -lähtövaihtoehtoja, jolloin se tukee erilaisia yhteensopivia teollisia TFT LCD -kokoonpanoja.
4. Voidaanko kaksi HDMI-lähdettä kytkeä samanaikaisesti?
Kortilla on kaksi HDMI-tuloliitäntää, jotka mahdollistavat kahden yhteensopivan digitaalisen videolähteen liittämisen näyttöjärjestelmään ja lähteen valinnan konfiguroidun sovelluksen mukaan.
5. Sopiiko tämä ohjain jatkuviin teollisuussovelluksiin?
Tuote on suunniteltu teollisiin sovelluksiin ja jatkuvaan käyttöön painottaen vakaata signaalinkäsittelyä, häiriönhallintaa, teollisuussuuntautuneita komponentteja ja pitkän aikavälin toimitusnäkökohtia.
6. Voiko SKY-TDM toimittaa täydellisen näyttökokoonpanon?
Kyllä. SKY-TDM voi tukea laajempia näyttöjen integrointivaatimuksia, mukaan lukien teollisuus-LCD-paneelit, kapasitiiviset tai resistiiviset kosketusnäytöt, ohjainlevyt, liitäntäkaapelit, optinen sidos, kansilasi ja niihin liittyvät OEM/ODM-suunnittelupalvelut.
Hanki räätälöity teollinen näyttöratkaisu
Oikean LCD-ohjaimen valinta on tärkeä askel vakaan teollisen näyttöjärjestelmän rakentamisessa. Kahden HDMI-tulon, LVDS- ja TTL-ulostulon yhteensopivuuden, konfiguroitavan laiteohjelmiston ja LCD-sovituksen ja integroinnin teknisen tuen ansiosta tämä ohjain voi auttaa OEM-kehittäjiä luomaan näyttöjärjestelmiä heidän erityisten teknisten vaatimustensa mukaisesti. Jos arvioit uutta teollista käyttöliittymää, lääketieteellistä laitetta, kioskia, kuljetusnäyttöä tai sulautettuja laitteita koskevaa projektia, lue lisää 2-HDMI–LVDS TTL Interface AD Boardista jaota meihin yhteyttäLCD-mallin, resoluution, liitäntätyypin, määrän ja projektin vaatimusten mukaan. SKY-TDM voi auttaa varmistamaan yhteensopivuuden ja kehittämään käytännöllisen näyttöratkaisun sovelluksellesi.
