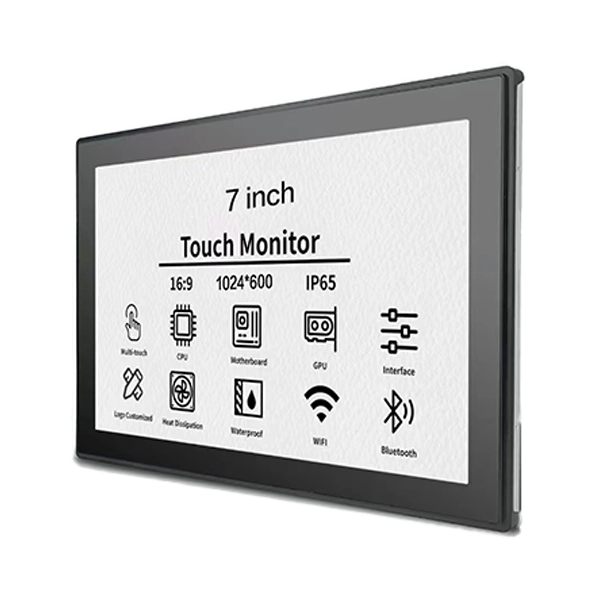

SKY-TDMtarjoaa7 tuuman avoimen kehyksen kosketusnäyttöälykkään kodin ohjauspaneeleille, rakennuksen videopuhelimelle, kulunvalvontapäätteille ja sulautetuille laitteille. Tämä kompakti näyttö yhdistää teollisuusluokan IPS-näytön reagoiviin PCAP-monikosketustoimintoihin ja joustaviin asennusvaihtoehtoihin. Se auttaa laitevalmistajia luomaan tuotteilleen räätälöityjä käyttöliittymiä.
7 tuuman avoimen kehyksen kosketusnäyttö tarjoaa käytännöllisen tasapainon pienikokoisten mittojen, interaktiivisten toimintojen ja joustavan laitteiden integroinnin välillä. Toisin kuin perinteiset pöytämonitorit, sen avoimen kehyksen rakenne on suunniteltu asennettavaksi mukautettuihin koteloihin, seinäpaneeleihin, kioskeihin ja sulautettuihin järjestelmiin. Tärkeitä valintatekijöitä ovat näytön tarkkuus, kirkkaus, kosketusherkkyys, liitännät, asennusmitat ja käyttöolosuhteet. SKY-TDM tukee räätälöityjä vaihtoehtoja, kuten kirkkaita näyttöjä, kansilasien käsittelyjä, optisia liimauksia, mekaanisia muutoksia ja käyttöliittymän säätöjä, mikä auttaa OEM-valmistajia kehittämään näyttöratkaisuja, jotka vastaavat heidän sovellusvaatimuksiaan.
7 tuuman avoimen kehyksen kosketusnäyttö on kompakti interaktiivinen näyttö, joka on suunniteltu integroitavaksi laitteisiin sen sijaan, että sitä käytettäisiin erillisenä työpöytänäytönä. Siinä yhdistyvät tyypillisesti LCD-paneeli, kosketusanturi, ohjainelektroniikka ja asennusrakenne, jonka avulla laitevalmistajat voivat asentaa näytön mukautetun etupaneelin taakse.
Avokehysrakenne antaa OEM-insinööreille paremman hallinnan valmiin tuotteen ulkonäöstä, asennusjärjestelystä ja kokonaismitoista. Täydellisen kuluttajanäyttökotelon sijaan suunnittelijat voivat sisällyttää näytön suoraan seinään asennettavaan ohjausyksikköön, käyttöpäätteeseen tai koneen koteloon.
SKY-TDM:n mallissa yhdistyvät teollisuusluokan IPS LCD-paneeli ja projisoitu kapasitiivinen (PCAP) monikosketustekniikka. Normaali HDMI-videotulo ja USB-kosketusliitännät yksinkertaistavat integrointia yhteensopiviin isäntäjärjestelmiin, kun taas metallinen avoin kehysrakenne tukee sulautettua asennusta.
Älykodin rajapintoja tai rakennusautomaatiolaitteita kehittäville valmistajille tuloksena on kompakti näyttöalusta, joka voidaan mukauttaa erilaisiin kotelointiin ja käyttäjän vuorovaikutusvaatimuksiin.
Lisätietoja 7 tuuman avoimen kehyksen kosketusnäytöstä ja sen käytettävissä olevista kokoonpanovaihtoehdoista.
IPS-LCD-paneeli tarjoaa laajat katselukulmat, mikä auttaa käyttäjiä lukemaan tietoja eri kohdista seinään kiinnitetyn päätteen tai ohjausaseman ympäriltä. Tämä on erityisen hyödyllistä jaetuissa tiloissa, joissa käyttäjät eivät aina ole suoraan kasvot näyttöön.
Valitusta konfiguraatiosta riippuen näytön resoluutio, kirkkaus, kontrasti ja pintakäsittely voidaan sovittaa sovelluksen visuaalisiin vaatimuksiin.
Projisoitu kapasitiivinen kosketustekniikka tukee intuitiivista vuorovaikutusta, mukaan lukien napauttaminen, pyyhkäisy ja muut tuetut monikosketuseleet. Se sopii graafisille käyttöliittymille, joiden avulla käyttäjät voivat navigoida valikoissa, säätää asetuksia ja hallita kytkettyjä laitteita.
Erikoisprojekteissa kosketussuorituskykyä voidaan räätälöidä vastaamaan vaatimuksia, kuten hansikaskäyttö, veteen liittyvät kosketusolosuhteet tai paksumpi suojalasi. Nämä toiminnot tulee määritellä ja validoida aiottua toimintaympäristöä varten.
Avorunkoisen rakenteen ansiosta näyttö mahtuu mukautettuihin laitekoteloihin ilman tavallista ulkoista näyttökoteloa. Varatut kiinnitysreiät ja mukautettavat mekaaniset ominaisuudet voivat auttaa valmistajia kohdistamaan näytön koteloiden suunnitteluun.
SKY-TDM kuvaa tätä tuotetta sopivaksi 24/7-käyttöön sulautetuissa sovelluksissa. Todellinen käyttöönoton luotettavuus riippuu koko järjestelmän suunnittelusta, mukaan lukien ilmanvaihto, sähkön laatu, lämpötila, asennus ja käyttöolosuhteet.
Sopivia isäntälaitteisto- ja ohjelmistokokoonpanoja varten näyttö voidaan integroida Windows-, Linux-, Android- ja Raspberry Pi -pohjaisiin järjestelmiin. Varmista videolähdön, kosketustulon ja ohjaimen yhteensopivuus ennen suunnittelun viimeistelyä.
Pienen näytön koko ja upotettu rakenne tekevät tästä näytöstä erityisen hyödyllisen, kun laitteet tarvitsevat interaktiivisen käyttöliittymän, mutta asennustilaa on rajoitetusti.
Esimerkiksi älykkään kodin järjestelmäintegraattori saattaa tarvita seitsemän tuuman näytön, joka sopii ennalta määritettyyn seinäkoteloon ja pysyy käytettävissä koko päivän. Mukautettu avoimen kehyksen näyttö voi kohdistaa kiinnitysreiät, kaapelien paikat ja kosketuspinnan kotelon kanssa, mikä vähentää koko ohjauspaneelin uudelleensuunnittelun tarvetta.
Sovellusta arvioidessaan insinöörien tulee ottaa huomioon myös katseluetäisyys, ympäristön valo, käyttäjän pääsy, odotetut käyttöajat ja valmiin kotelon tarjoama ympäristönsuojelu.
Kosketusteknologia vaikuttaa suoraan käytettävyyteen, ohjelmistojen vuorovaikutukseen ja soveltuvuuteen työympäristöön. PCAP ja resistiivinen kosketusteknologia palvelevat erilaisia vaatimuksia, joten päätöksen tulee perustua siihen, miten käyttäjät käyttävät laitteita.
| Vertailutekijä | PCAP Touch | Resistiivinen kosketus |
|---|---|---|
| Vuorovaikutus | Tukee monikosketus- ja elepohjaisia käyttöliittymiä, kun ne on määritetty vastaavasti | Soveltuu yleensä suoraviivaiseen osoita ja valitse -vuorovaikutukseen |
| Kosketa syöttöä | Reagoi kapasitanssin muutoksiin | Reagoi kosketuspintaan kohdistuvaan paineeseen |
| Käyttäjäkokemus | Samanlaisia kuin nykyaikaiset älypuhelimet ja tabletit | Käytännöllinen yksinkertaisiin, kontrolloituihin syöttötehtäviin |
| Käsinekäyttö | Vaatii yhteensopivan kosketusvirityksen ja sopivat käsineet | Voi tukea monia hansikas- ja kynäsovelluksia mallista riippuen |
| Tyypillisiä sovelluksia | Älykodin paneelit, sisäpuhelimet ja interaktiiviset päätteet | Valitut teollisuuden ohjausjärjestelmät ja erikoissyöttölaitteet |
Nykyaikaisessa älykodin käyttöliittymässä, jossa on pyyhkäisynavigointi ja monikosketusohjaukset, PCAP on usein sopiva lähtökohta. Laitteissa, joita käytetään tietyillä käsineillä tai kynillä, painepohjainen resistiivinen kosketus voi olla arvioimisen arvoinen.
Kumpikaan tekniikka ei ole universaalisti ylivoimainen. Paras valinta riippuu käyttöliittymästä, kansilasista, käyttöympäristöstä ja vaaditusta kosketuskäyttäytymisestä. Tutustu SKY-TDM:n kosketuspaneeli- ja näyttöratkaisuihin, kun vertaat saatavilla olevia integraatiovaihtoehtoja.
Pelkästään näytön koko ei ratkaise sitä, sopiiko näyttö sulautettuun järjestelmään. Ostajien tulee tarkistaa optiset, sähköiset, mekaaniset ja ympäristövaatimukset yhdessä.
| Erittely | Julkaistut tuotetiedot | Miksi sillä on merkitystä |
|---|---|---|
| Näytön koko | 7 tuumaa | Määrittää näyttöluokan ja käytettävissä olevan liitäntätilan. |
| Näyttötekniikka | Teollisuusluokan IPS LCD | Tukee laajakulmakatselua kiinteisiin asennuksiin. |
| Resoluutio | Vahvista tilattu kokoonpano | Vaikuttaa tekstin selkeyteen, kuvakkeisiin ja käyttöliittymän asetteluun. |
| Kosketustekniikka | PCAP-monikosketus | Tukee reagoivia interaktiivisia käyttöliittymiä. |
| Video käyttöliittymä | HDMI | Yhdistää näytön yhteensopivaan isäntälaitteeseen. |
| Kosketuskäyttöliittymä | USB | Siirtää kosketussyötteen isäntäjärjestelmään. |
| Virtalähde | Vahvista valitun mallin vaatimukset | Varmistaa sähköisen yhteensopivuuden laitteen kanssa. |
| Asennus | Upotettu avoimen kehyksen asennus | Määrittää kotelon aukot ja mekaanisen kiinnityksen. |
| Räätälöinti | Kirkkaus, lasin käsittely, liimaus ja mekaaniset vaihtoehdot | Auttaa mukauttamaan näyttöä projektikohtaisiin vaatimuksiin. |
Pyydä viimeisin tekninen tiedote ja mekaaninen piirustus ennen tilaamista. Tarkista aktiivinen näyttöalue, kokonaismitat, asennusreikien sijainnit, kaapelin välys, virtaliitin ja isäntäliitäntävaatimukset.
Kirkkauden tulee myös vastata asennusympäristöä. Tavallinen sisäkäyttöinen ohjauspaneeli ei välttämättä vaadi samaa kirkkautta kuin näyttö, joka on sijoitettu lähelle kirkasta ikkunaa. SKY-TDM luettelee korkean kirkkauden mukautusvaihtoehdot jopa 1000 nitiin sopivia kokoonpanoja varten; lopullinen arvo tulee vahvistaa valitulle mallille.
OEM-laitteilla on harvoin samat kotelon mitat tai käyttövaatimukset. Räätälöinti auttaa kohdistamaan näytön koko tuotteeseen sen sijaan, että se pakottaisi insinöörit suunnittelemaan uudelleen ympäröivät komponentit vakionäytön ympärille.
SKY-TDM tarjoaa mukautusvaihtoehtoja, jotka voivat sisältää:
Optista sidontaa, kosketusviritystä ja ympäristönsuojelua ei pidä käsitellä vaihdettavina ominaisuuksina. Liimaus voi esimerkiksi parantaa optista suorituskykyä ja vähentää tilaa, johon pöly tai kosteus voi kerääntyä, mutta se ei määritä automaattisesti tiettyä IP-luokitusta tai tee koko laitteesta vedenpitävää.
Projektiryhmille tehokkain tapa on määrittää mekaaninen piirustus, käyttöliittymävaatimukset, kohteen kirkkaus, kosketuskäyttäytyminen ja käyttöolosuhteet ennen mukautetun näytteen pyytämistä.
Strukturoitu arviointi auttaa estämään yhteensopivuusongelmia prototyyppien ja massatuotannon aikana. Käytä seuraavaa tarkistuslistaa, kun vertaat toimittajia ja kokoonpanoja.
Nämä vaiheet ovat erityisen tärkeitä tuotteille, joita valmistetaan useiden tuotantoajojen aikana. Varhainen validointi voi vähentää kotelon uudelleenkäsittelyä, integrointiviiveitä ja vältettävissä olevia muutoksia tuotannon alkamisen jälkeen.
Sen ensisijainen etu on kompakti, interaktiivinen integrointi. Avokehyksen rakenteen ansiosta valmistajat voivat upottaa näytön mukautettujen laitteiden koteloihin, kun taas kosketustoiminto tarjoaa suoran käyttäjän ohjauksen ilman erillistä näppäimistöä tai hiirtä.
Kyllä. Saatavilla olevat mukautusvaihtoehdot sisältävät mekaaniset mitat, asennusreikien sijainnit, kaapelijärjestelyt, kansilasit ja valitut liitäntäominaisuudet. Jaa kotelon piirustus ja asennusvaatimukset varmistaaksesi toteutettavuuden.
SKY-TDM määrittää näytön jatkuvaan toimintaan sopivissa sulautetuissa sovelluksissa. Todellinen käyttöikä ja luotettavuus riippuvat lopullisesta kokoonpanosta, ympäristön lämpötilasta, virtalähteestä, ilmanvaihdosta ja käyttöolosuhteista. Vahvista vaaditut validointikriteerit ennen käyttöönottoa.
Tuotetiedoissa HDMI-videotulo ja USB-kosketusliitäntä ovat vakioliitäntöjä. Muita käyttöliittymäkonfiguraatioita voi olla saatavilla mukautettaessa. Varmista yhteensopivuus aiotun isäntälaitteiston kanssa ennen tilaamista.
Kirkkauden räätälöinti on saatavilla, ja sopivia kokoonpanoja varten on luetteloitu jopa 1000 nitin kirkkausvaihtoehto. Optinen sidos ja asianmukaiset pintakäsittelyt voivat myös parantaa luettavuutta. Todellinen suorituskyky riippuu asennuksesta, heijastuksista ja ympäristön valaistuksesta.
SKY-TDM tunnistaa Windows-, Linux- ja Android-yhteensopivuuden, ja Raspberry Pi -pohjaisia järjestelmiä tuetaan myös sopivissa kokoonpanoissa. Tarkista isännän videolähtö, USB-kosketustuki, ohjaimet ja ohjelmistovaatimukset integrointitestauksen aikana.
Anna tarvittava määrä, sovellus, resoluutio, kirkkaus, kosketustekniikka, käyttöliittymävaatimukset, asennuspiirustus, käyttöympäristö ja mahdolliset mukautustarpeet. Nämä tiedot auttavat toimittajaa suosittelemaan sopivaa kokoonpanoa ja arvioimaan tuotantovaatimuksia.
7 tuuman avoimen kehyksen kosketusnäyttö on käytännöllinen valinta laitevalmistajille, jotka tarvitsevat kompaktin interaktiivisen näytön joustavalla mekaanisella integraatiolla. Sen soveltuvuus riippuu muustakin kuin näytön koosta: resoluution, kirkkauden, kosketustekniikan, asennusmittojen, liitäntöjen ja käyttöolosuhteiden on oltava valmiin tuotteen mukaisia.
IPS-näyttötekniikan, PCAP-monikosketuksen, HDMI-videosisääntulon, USB-kosketusliitettävyyden ja mukautusvaihtoehtojen ansiosta SKY-TDM:n ratkaisu voi tukea älykkään kodin ohjauspaneeleja, rakennusten sisäpuhelimia, pääsypäätteitä ja muita sulautettuja sovelluksia. Huolellinen spesifikaatioiden tarkistus ja näytetestaus ovat edelleen välttämättömiä luotettavan integroinnin saavuttamiseksi.
Suunnitteletko uutta älykästä kotipäätettä, sisäpuhelinjärjestelmää tai teollisuuden ohjausliittymää?Tutustu 7 tuuman avoimen kehyksen kosketusnäyttöön jaota meihin yhteyttäkeskustellaksesi näytön teknisistä tiedoista, mekaanisista piirustuksista, OEM-räätälöintivaatimuksista ja projektin aikataulusta. SKY-TDM voi auttaa sinua arvioimaan sopivan näyttökokoonpanon seuraavaa tuotekehitysprojektia varten.
