OEM-näyttöprojekteissa, jotka tarvitsevat luotettavan signaalin muuntamisen,HDMI-TTL-liitäntä AD-korttialkaenSKY-TDMtarjoaa käytännöllisen tavan liittää HDMI-videolähteitä TTL/RGB TFT LCD -paneeleilla. Sen säädettävä paneelijännite, integroitu LED-taustavalon ohjaus, mukautettava laiteohjelmisto ja kompakti teollinen muotoilu tekevät siitä sopivan sulautettuihin laitteisiin, HMI-liittimiin, lääketieteellisiin instrumentteihin, laboratoriolaitteisiin ja muihin ahtaisiin näyttösovelluksiin.
HDMI-TTL-liitäntä AD-kortti toimii ohjaussillana HDMI-videolähteen ja yhteensopivan TFT-LCD-paneelin välillä käyttämällä TTL/RGB-signalointia. Laitevalmistajille tämän tyyppisten säätimien arvo ulottuu perussignaalin muunnosa pidemmälle. Paneelin jännitteen valinta, näytön ajoitus, taustavalon hallinta, käyttöliittymän sovitus, laiteohjelmiston konfigurointi ja piirilevyn luotettavuus voivat kaikki vaikuttaa sulautetun näyttöjärjestelmän onnistumiseen. SKY-TDM-ratkaisu tukee useita TTL-liitäntäkonfiguraatioita, 3,3 V/5 V paneelin jännitteen säätöä, integroitua LED-taustavalon ohjausta, muokattavissa olevaa laiteohjelmistoa ja 8–18 V:n tasavirtatuloa. Nämä ominaisuudet auttavat insinöörejä vähentämään lisäpiirejä, yksinkertaistamaan johdotusta, nopeuttamaan LCD-näyttöjen integrointia ja kehittämään joustavampia teollisuusnäyttötuotteita.
Sisällysluettelo
- Mikä on HDMI-TTL-liitäntä AD-kortti?
- Miksi HDMI-TTL-muunnos on tärkeä TFT LCD -projekteille?
- Mitkä ovat tärkeimmät arvioitavat ominaisuudet?
- Tärkeimmät tekniset tiedot
- Missä lautaa voidaan käyttää?
- Miten insinöörien tulisi lähestyä LCD-integraatiota?
- Kuinka mukauttaminen parantaa projektin yhteensopivuutta?
- Usein kysytyt kysymykset
- Johtopäätös ja projektituki

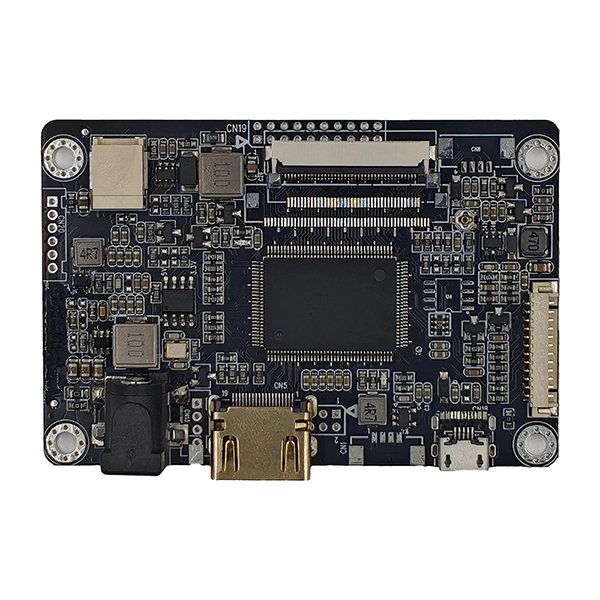

Mikä on HDMI-TTL-liitäntä AD-kortti?
HDMI To TTL Interface AD Board on LCD-ohjain, joka muuntaa HDMI-lähteen videotiedot signaalimuotoon, jota yhteensopiva TTL/RGB TFT LCD-paneeli pystyy käsittelemään. HDMI:tä käyttävät laajasti tietokoneet, sulautetut järjestelmät, teollisuusohjaimet ja muut nykyaikaiset digitaaliset videolähteet, kun taas monet TFT-LCD-paneelit käyttävät rinnakkaisia RGB- tai TTL-liitäntöjä.
Ilman sopivaa ohjainta insinöörien on ehkä suunniteltava uudelleen isäntäjärjestelmä tai kehitettävä ylimääräisiä signaalinmuunnospiirejä. Erillinen ohjainkortti tarjoaa suoremman integrointipolun ja voi yhdistää signaalinkäsittelyn, paneelin virranhallinnan, ajoituksen konfiguroinnin ja taustavalon ohjauksen yhdeksi kompaktiksi ratkaisuksi.
SKY-TDM HDMI-TTL Interface AD Board on suunniteltu erityisesti teolliseen LCD-integrointiin. Tuotetietojensa mukaan se tukee TTL/RGB-näytön lähtökokoonpanoja, säädettävää 3,3 V tai 5 V paneelijännitettä, integroitua LED-ohjainta, mukautettavaa laiteohjelmistoa ja 8–18 V DC -virtalähdealuetta.
Miksi HDMI-TTL-muunnos on tärkeä TFT LCD -projekteille?
Näytön integrointi vaatii usein muutakin kuin oikean fyysisen mittasuhteen omaavan LCD-näytön valitsemista. Insinöörien on myös sovitettava videolähde, liitäntä, jännite, ajoitus, taustavalo, liitin ja mekaaninen rakenne.
Sopiva HDMI-TTL-ohjain voi auttaa ratkaisemaan useita yleisiä integraatiohaasteita:
- Käyttöliittymän yhteensopivuus:Se tarjoaa käytännöllisen liitännän HDMI-videolähteiden ja TTL/RGB TFT-paneelien välillä.
- Tehon sovitus:Säädettävä paneelin jännite auttaa vastaamaan erilaisiin LCD-näytön sähkövaatimuksiin.
- Taustavalon hallinta:Integroitu LED-taustavalon ohjaus vähentää erillisen ohjainpiirin tarvetta.
- Laiteohjelmiston sovitus:Näytön ajoitus ja muut parametrit voidaan mukauttaa tietyille LCD-malleille.
- Kompakti asennus:Pieni ohjainasetelma voi olla arvokas, kun kotelointitilaa on rajoitetusti.
- Kehityksen tehokkuus:Valmis ohjainarkkitehtuuri voi vähentää OEM-tiimin vaatimaa näyttöliittymän kehittämistä.
Mitkä ovat tärkeimmät arvioitavat ominaisuudet?
1. Useita TTL/RGB-liitäntämäärityksiä
Eri TFT-paneelit voivat käyttää erilaisia FPC-nastamäärityksiä ja signaalikonfiguraatioita. Levy tukee useita liitäntäjärjestelyjä, mukaan lukien 40- ja 50-nastaiset RGB-kokoonpanot, mikä antaa suunnittelijoille enemmän joustavuutta sopivien paneelien valinnassa.
2. Säädettävä paneelijännite
Ohjain tukee valittavissa olevaa 3,3 V ja 5 V paneelin lähtöjännitettä. Tämä on tärkeää, koska yhteensopimattoman jännitteen syöttäminen voi aiheuttaa näytön epävakautta tai mahdollisesti vahingoittaa paneelin elektroniikkaa. Jännitteen valinta tulee aina tarkistaa LCD-näytön valmistajan sähköohjeiden mukaan.
3. Integroitu LED-taustavaloohjain
Sisäänrakennettu taustavalon ohjauspiiri yksinkertaistaa järjestelmäarkkitehtuuria yhdistämällä näytön ohjauksen ja LED-taustavalon hallinnan samalla kortilla. Taustavaloliitäntä tarjoaa virta-, ON/OFF- ja PWM/Vadj-liitännät järjestelmätason ohjaukseen.
4. Mukautettava laiteohjelmisto
LCD-paneelit vaativat asianmukaiset ajoitusparametrit kuvien näyttämiseksi oikein. Laiteohjelmiston räätälöinti voi kattaa parametreja, kuten resoluution, ajoituksen, näytön suunnan, käynnistyslogon ja OSD-kokoonpanon projektin vaatimuksista riippuen.
5. Teollisuussuuntautunut suunnittelu
Teollisuuslaitteet voivat toimia jatkuvasti, ja niissä voi esiintyä sähköisiä häiriöitä, lämpötilavaihteluita ja tilanrajoituksia. Ohjaimessa on vakaa virranhallinta, optimoitu signaalin reititys ja EMI-tietoinen suunnittelu tukemaan vaativia sulautettuja sovelluksia.
Tärkeimmät tekniset tiedot
Seuraavassa taulukossa on yhteenveto tärkeimmistä julkaistuista HDMI–TTL Interface AD -kortin teknisistä tiedoista:
| Ominaisuus | Erittely | Integraatioarvo |
|---|---|---|
| Videotulo | HDMI | Yhdistetään nykyaikaisiin HDMI-videolähteisiin |
| LCD-lähtö | TTL / RGB / LVDS | Tukee joustavaa näytön integrointia |
| Paneelin jännite | 3,3V / 5V | Mukautuu erilaisiin paneelin tehovaatimuksiin |
| Taustavalon ohjaus | Integroitu LED-ohjain | Vähentää ulkoista taustavalopiirejä |
| Virtalähde | DC 8-18V | Soveltuu erilaisille sulautetuille tehoarkkitehtuureille |
| OSD | Tuettu ulkoinen näppäimistö | Mahdollistaa käyttäjän päin olevan näytön säätämisen |
| Laiteohjelmisto | Muokattava | Mahdollistaa projektikohtaisen näytön konfiguroinnin |
| Käyttölämpötila | -20°C - 80°C | Tukee laajaa teollista käyttöaluetta |
Insinöörien tulee vahvistaa täydelliset sähkö-, ajoitus-, mekaaniset ja liitintiedot valitun LCD-paneelin perusteella ennen tilauksen tekemistä tai massatuotannon aloittamista.
Missä lautaa voidaan käyttää?
Kompakti arkkitehtuuri ja konfiguroitava näyttöliittymä tekevät HDMI-TTL-liitäntä AD-levystä hyödyllisen useissa sulautetuissa sovelluksissa. Tyypillisiä käyttötapauksia ovat:
- Teollinen HMI:Liitä teollisuustietokoneet tai ohjaimet pienikokoisiin TFT-käyttönäyttöihin.
- Lääketieteelliset instrumentit:Tarjoa näyttöliittymä diagnostiikka-, valvonta- ja laboratoriolaitteita varten.
- Kannettavat testilaitteet:Tukee pienikokoisia näyttöjä, joissa piirilevytila ja virranhallinta ovat tärkeitä.
- Rakennusautomaatio:Ohjaus- ja valvontaliittimissä käytettävät taajuusmuuttajan näyttömoduulit.
- Turvalaitteet:Integroi TFT-näytöt pienikokoisiin valvonta- ja ohjauslaitteisiin.
- Sulautetut päätteet:Tarjoa HDMI-TTL-liitäntä mukautetuille teollisuus- ja älylaitteille.
Näillä sovelluksilla on yleensä samanlaiset vaatimukset: vakaa kuvansiirto, ennustettava paneeliyhteensopivuus, kompakti asennus ja ohjain, joka voidaan mukauttaa lopulliseen LCD-kokoonpanoon.
Miten insinöörien tulisi lähestyä LCD-integraatiota?
Luotettavan näyttöprojektin tulisi alkaa LCD-paneelin teknisistä tiedoista sen sijaan, että valittaisiin vain ohjain tuloliittimen perusteella. Strukturoitu yhteensopivuustarkistus voi estää kalliit uudelleensuunnittelut myöhemmin kehitysvaiheessa.
- Tunnista LCD-malli:Vahvista paneelin tarkka osanumero ja tietolomake.
- Tarkista käyttöliittymä:Tarkista, käyttääkö paneeli vaadittua TTL/RGB-nastakonfiguraatiota.
- Vahvista jännite:Yhdistä ohjaimen paneelin jänniteasetus LCD-näytön spesifikaatioiden kanssa.
- Tarkista ajoitus:Tarkista pikselikello, vaaka-ajoitus, pystyajoitus, synkronointi ja niihin liittyvät parametrit.
- Sovita taustavalo:Vahvista LED-jännite, virta, PWM-vaatimukset ja liittimen kokoonpano.
- Tarkista mekaaniset tiedot:Tarkista FPC:n suunta, liittimen sijainti, levyn mitat ja asennusvaatimukset.
- Testaa koko kokoonpano:Arvioi kuvan vakaus, käynnistyskäyttäytyminen, kirkkauden säätö, lämpötilan suorituskyky ja pitkäaikainen toiminta.
LCD-tietolomakkeen, tarkoitetun sovelluksen, syöttölähteen ja kotelointirajoitusten toimittaminen ohjaimen toimittajalle voi tehdä sovitusprosessista huomattavasti tehokkaamman.
Kuinka mukauttaminen parantaa projektin yhteensopivuutta?
Vakioohjainlevyt ovat hyödyllisiä yleisissä sovelluksissa, mutta OEM-tuotteilla on usein vaatimuksia, joita ei voida ratkaista yleisellä kokoonpanolla. Laiteohjelmiston ja laitteiston mukauttamisesta voi siksi tulla tärkeä osa näytön kehitystä.
SKY-TDM tarjoaa mukautusvaihtoehtoja, jotka voivat sisältää:
- LCD-näytön resoluutio ja ajastusasetukset
- Näytön kehystaajuuden ja kuvan parametrien säätö
- Käynnistyslogon ja käynnistysliittymän mukauttaminen
- OSD-valikon konfigurointi
- Näytön suunnan säätö
- TTL/RGB-kaapelin ja FPC-liittimen yhteensopivuus
- Taustavalon kirkkaus ja tehojakson optimointi
- PCB-silkkipaino ja yksityisten merkkien räätälöinti
- Mekaaninen asennussovitus
Tämä lähestymistapa on erityisen hyödyllinen OEM-valmistajille, jotka kehittävät laitteita, joissa on määritelty LCD-malli, räätälöity kotelo tai pitkä tuotteen elinkaari. SKY-TDM tarjoaa myös laajemmat näyttöjen integrointiominaisuudet kosketuspaneelit, LCD-näytöt ja LCD-ohjainkortit, mikä voi auttaa yksinkertaistamaan monikomponenttien hankintaa.
Usein kysytyt kysymykset
Kysymys 1: Mitkä LCD-paneelit voivat toimia HDMI-TTL-liitännäisen AD-kortin kanssa?
Levy on suunniteltu yhteensopiville TTL/RGB TFT LCD -paneeleille. Yhteensopivuus riippuu paneelin käyttöliittymästä, resoluutiosta, ajoituksesta, jännitteestä, liittimestä ja taustavalovaatimuksista. Tarkan LCD-mallin antaminen auttaa suunnittelutiimiä varmistamaan yhteensopivuuden.
Q2: Voiko laiteohjelmistoa mukauttaa tietylle LCD-näytölle?
Kyllä. Laiteohjelmistoa voidaan mukauttaa projektin vaatimusten mukaan, mukaan lukien näytön ajoitus, resoluutio, suunta, käynnistyslogo ja OSD-asetukset.
Kysymys 3: Sisältääkö taulu taustavaloohjaimen?
Kyllä. Ohjaimessa on integroitu LED-taustavaloohjain, joka auttaa vähentämään ylimääräisen ulkoisen taustavalon ohjausmoduulin tarvetta.
Q4: Mitä paneelijännitettä ohjain tukee?
Julkaistut tekniset tiedot osoittavat valittavissa olevat 3,3 V ja 5 V paneelijännitevaihtoehdot. Oikea asetus tulee valita LCD-näytön valmistajan ohjeiden mukaan.
Q5: Sopiiko levy teollisuuslaitteisiin?
Kyllä. Tuote on suunniteltu teollisiin sovelluksiin, kuten käyttöliittymäpäätteisiin, lääketieteellisiin laitteisiin, laboratorioinstrumentteihin, kannettaviin testilaitteisiin ja sulautettuihin ohjausjärjestelmiin. Sen julkaistu käyttölämpötila-alue on -20°C - 80°C.
Q6: Voiko SKY-TDM tarjota yhteensopivat kaapelit?
Kyllä. SKY-TDM tukee liitäntä- ja kaapelisovitusta näyttöintegraatioprojekteihin, mukaan lukien mukautetut TTL/RGB-signaalikaapelit ja FPC-liitännät.
Q7: Voivatko OEM-asiakkaat pyytää räätälöityä tuotemerkkiä?
Kyllä. Saatavilla olevat räätälöidyt voivat sisältää PCB-silkkipainomerkinnät, yksityisen etiketin pakkaukset, ainutlaatuiset laiteohjelmistot ja muut projektikohtaiset vaatimukset.
Johtopäätös ja projektituki
Oikean näytönohjaimen valinta voi vaikuttaa merkittävästi sulautetun LCD-projektin tehokkuuteen ja luotettavuuteen. HDMI-TTL-liitäntä AD Board tarjoaa käytännöllisen sillan HDMI-videolähteiden ja TTL/RGB TFT-paneelien välillä yhdistäen samalla signaalin muuntamisen, paneelin virranhallinnan, taustavalon ohjauksen ja laiteohjelmiston konfiguroinnin kompaktissa ratkaisussa. OEM-valmistajille mahdollisuus mukauttaa ajoitusta, laiteohjelmistoa, kaapeleita, liittimiä ja mekaanisia yksityiskohtia voi entisestään yksinkertaistaa tuotekehitystä ja tukea vakaata pitkän aikavälin tuotantoa.
Jos olet kehittämässä teollista käyttöliittymää, lääketieteellistä instrumenttia, laboratoriolaitetta, kannettavaa testaajaa tai muuta sulautettua näyttötuotetta, SKY-TDM voi auttaa arvioimaan LCD-mallisi ja järjestelmävaatimukset. Tutustu HDMI-TTL-liitäntään AD-korttiin taiota meihin yhteyttäLCD-tietolomakkeesi, vaaditun käyttöliittymän, määrän ja mukautusvaatimusten kanssa keskustellaksesi sopivasta näytönohjainratkaisusta.
