Kosketuspaneeli on paljon enemmän kuin pelkkä läpinäkyvä pinta. Sen sisäinen rakenne, johtavat materiaalit, valmistuksen tarkkuus ja sähkösuunnittelu määräävät, voiko se toimia luotettavasti ja vakaasti tosielämän sovelluksissa.
Teollisuuslaitteiden valmistajille oikean teollisuuskosketuspaneelin valitseminen on paljon muutakin kuin pelkkä näyttökokojen tai liitäntöjen vertailu. Vakaan toiminnan varmistamiseksi monimutkaisissa ympäristöissä on tärkeää ymmärtää, miten kosketuspaneelin toimintaperiaatteet, valmistusprosessit ja rakennesuunnittelu vaikuttavat tuotteen kestävyyteen, tarkkuuteen ja pitkäaikaiseen käyttövakauteen.
SKY-TDMtarjoaa ensisijaisesti räätälöityjä kosketuspaneeliratkaisuja teollisuuden ohjausjärjestelmiin, lääketieteellisiin laitteisiin, autoelektroniikkaan, itsepalvelukioskiin ja muihin sovelluksiin, jotka edellyttävät luotettavaa ihmisen ja koneen vuorovaikutusta.
Tuotevalikoimaamme kuuluvat Projected Capacitive (PCAP) -kosketuspaneelit sekä 4-, 5- ja 8-johdin resistiiviset kosketuspaneelit. Jokaisella tekniikalla on omat ainutlaatuiset toimintaperiaatteensa, rakennesuunnittelunsa ja valmistusprosessinsa, mikä tekee niistä soveltuvia erilaisille sovellusalueille.
PCAP (Projected Capacitive) -kosketuspaneelit saavuttavat tarkan kosketusohjauksen havaitsemalla muutoksia sähkökentässä, kun taas resistiiviset kosketuspaneelit havaitsevat sähköisten signaalien vaihtelut, jotka johtuvat johtavien kerrosten välisestä fyysisestä kosketuksesta.
Vaikka molemmat tekniikat antavat käyttäjille mahdollisuuden olla vuorovaikutuksessa suoraan näytön kanssa, ne eroavat toisistaan huomattavasti materiaalien, elektrodikokoonpanojen ja kokoonpanoprosessien suhteen.

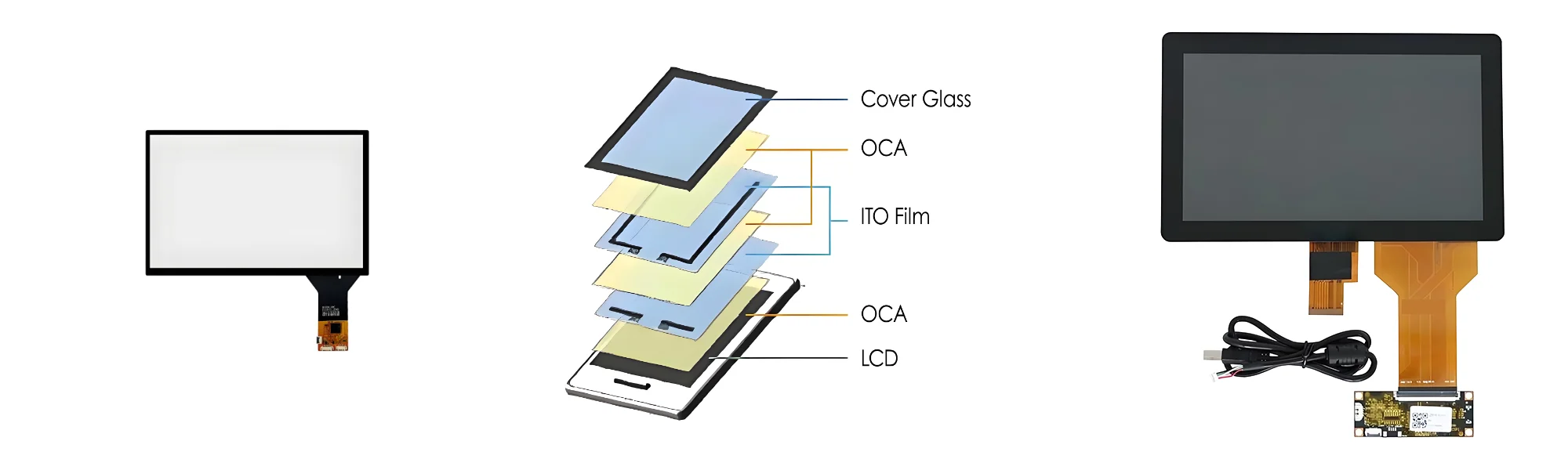

PCAP-kosketuspaneelin rakenne koostuu seuraavista osista:
● Peitä lasi tai muut sopivat kansipinnan osat
● Läpinäkyvät johtavat elektrodikerrokset
● Eristys- ja tukimateriaalit (esim. OCA, SCA)
● Joustavat painetut piirit (FPC)
● Kosketusnäytön ohjainkortti
Jokainen kokoonpano tarjoaa erilaisia kompromisseja optisen suorituskyvyn, mekaanisten ominaisuuksien, paksuuden ja kustannusten välillä, mikä tekee niistä mukautettavissa erilaisiin sovellusskenaarioihin.

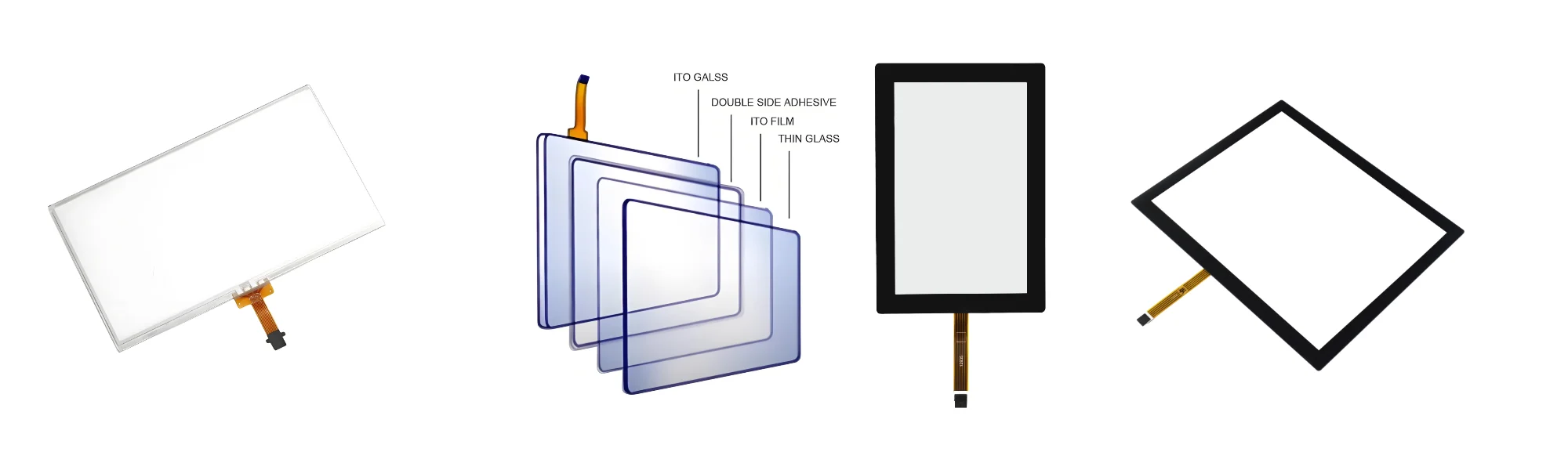

Resistiivisen kosketuspaneelin rakenne koostuu tyypillisesti kahdesta johtavasta kerroksesta, jotka on erotettu toisistaan mikroskooppisilla eristävillä välipisteillä.
Yläkerros on yleensä joustava kalvo, joka on päällystetty läpinäkyvällä johtavalla materiaalilla, kun taas pohjakerros on lasia tai muuta alustaa, jossa on johtava pinnoite.
Kun käyttäjä painaa näytön pintaa, yläkerros muuttaa muotoaan koskettaakseen alemman johtavan kerroksen kanssa. Ohjain mittaa sitten saadut sähköiset signaalit määrittääkseen tarkan kosketuspaikan.
Erityisistä suunnitteluvaatimuksista riippuen se voi sisältää myös suojapinnoitteita, reunateippejä, taipuisia kaapeleita ja mekaanisia tukikomponentteja.
Tämä painepohjainen toimintaperiaate ei ainoastaan salli resistiivisten kosketusnäyttöjen tukemista paljain käsin, vaan tekee niistä myös yhteensopivia hansikkaiden käytön ja asianmukaisten kynsien tai kovien esineiden kanssa.
PCAP-kapasitiivisten kosketuspaneelien valmistaminen edellyttää johtavien jälkien, optisten pintojen, kohdistustarkkuuden ja sähköliitäntöjen tarkkaa hallintaa.
Vaikka valmistusprosessi vaihtelee riippuen anturimateriaaleista ja rakennesuunnittelusta, päätuotannon vaiheet sisältävät tyypillisesti seuraavat vaiheet.
Valmistusprosessiin kuuluu kansilasin, anturialustojen, läpinäkyvien johtavien materiaalien, Flexible Printed Circuits (FPC), teippien ja muiden komponenttien tarkastus. Materiaalin laatu vaikuttaa suoraan optiseen kirkkauteen, sähköiseen suorituskykyyn, laminoinnin luotettavuuteen ja lopputuotteen mekaaniseen lujuuteen. Teollisissa projekteissa materiaalivalinta määräytyy laitteiston käyttöympäristön ja mekaanisten vaatimusten perusteella.
Suunnitteluvaatimuksista riippuen kansilasille tehdään prosesseja, kuten leikkaus, reunan hionta, poraus, kiillotus ja kemiallinen vahvistus. Voidaan myös käyttää mukautettuja silkkipainettuja reunuksia, logoja, koristekuvioita ja kiinnitysominaisuuksia. Valittujen materiaalien ja suunnittelun yhteensopivuuden mukaan voidaan käyttää pintakäsittelyjä, kuten Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF) ja tahriintumista estäviä pinnoitteita. Nämä käsittelyt auttavat kosketusnäyttöä mukautumaan erilaisiin valaistusolosuhteisiin, puhdistusmenetelmiin ja esteettisiin vaatimuksiin.
Kapasitiiviset anturit sisältävät läpinäkyviä johtavia elektrodeja, jotka on järjestetty tiettyihin ryhmiin kapasitanssimuutosten havaitsemiseksi. Elektrodien jäljityskuviot ja reititysmallit määrittävät, kuinka kosketussignaalit havaitaan ja lähetetään ohjaimeen.
Anturitekniikasta riippuen valmistusprosessi voi sisältää fotolitografiaetsauksen, laserkäsittelyn, painatuksen tai muita sopivia menetelmiä. Tuotannon tarkkuus on ratkaisevan tärkeää, koska johtavien jälkien viat voivat vaikuttaa negatiivisesti kosketussuorituskykyyn ja tuotteen yhtenäisyyteen.
Anturi on liitettävä sähköisesti kosketusohjaimeen FPC:n kautta. Liimausprosessi vaatii tarkan kohdistuksen ja valvottuja käsittelyolosuhteita. Luotettavat sähköliitännät auttavat minimoimaan kytkentähäiriöitä ja varmistavat vakaan tiedonsiirron anturin ja ohjaimen välillä.
Peitelasi ja anturi laminoidaan yhteen sopivalla läpinäkyvällä liimalla. Laminoinnin laatu vaikuttaa suoraan tuotteen ulkonäköön, optiseen suorituskykyyn ja mekaaniseen eheyteen. Tuotannon aikana pölyä, kuplia, kohdistuspoikkeamia ja liimavirheitä on valvottava tarkasti.
Valmiit PCAP-kapasitiiviset kosketuspaneelit tarkastetaan ulkonäön, kosketusvasteen, elektrodien jatkuvuuden ja yhteensopivuuden suhteen kohdeohjaimen kanssa. Tietyissä projekteissa lisätestaukset voivat sisältää monikosketussuorituskyvyn, hansikkaat käden käytön, veden häiriökäytön, laajan lämpötilan käytön ja sähkömagneettisen yhteensopivuuden (EMC) testauksen.
Materiaalin valinnan tulee perustua ensisijaisesti sovellusskenaarioon, jotta vältytään ylisuunnittelulta ja tarpeettomilta kustannusten nousuilta. Näitä edistyneitä testejä ei pidä olettaa vakiokokoonpanoina jokaiselle PCAP-kosketuspaneelille.
4-johtiminen resistiivinen kosketuspaneeli koostuu tyypillisesti joustavasta ylhäältä johtavasta kalvosta ja alaosasta johtavasta substraatista, jotka on erotettu eristävillä välipisteillä.
Yleisessä rakenteessa alasubstraatti kantaa X-akselin elektrodeja, kun taas yläkalvo kantaa Y-akselin elektrodeja. Kun paine saattaa kaksi johtavaa pintaa kosketuksiin, säädin syöttää jännitettä vastaavaan elektrodisarjaan ja mittaa saadut signaalit kosketuskoordinaatit laskeakseen. Valmistusprosessi sisältää yleensä:
● Materiaalin valmistelu: PET-kalvojen, johtavien substraattien, välikemateriaalien, teippien ja joustavien painettujen piirien (FPC) valitseminen paneelin spesifikaatioiden perusteella.
● Johtava kerroskäsittely: Resistiivisten pintojen ja elektrodien valmistukseen käytetään asianmukaisia valmistusprosesseja.
● Välipisteen muodostus: Tasaisten eristyspisteiden tulostaminen johtavalle alustalle varmistaakseen, että johtavat kerrokset pysyvät erillään, kun paneelia ei paineta.
● Silkkiseulonta ja oheiskäsittely: Koristereunusten, eristyskuvioiden tai muiden määriteltyjen ominaisuuksien valmistus tarpeen mukaan.
● Laminointi ja kokoonpano: Yläkalvon ja alasubstraatin kohdistaminen ja kokoaminen säilyttäen samalla vaaditut välit ja mekaaniset ominaisuudet.
● FPC-liitäntä ja tarkastus: Sähköliitäntöjen viimeistely, jota seuraa koordinaattien, vastuksen, ulkonäön ja toimivuuden tarkastukset.
4-johdin resistiivinen kosketuspaneeli on erittäin kustannustehokas ratkaisu.
5-johtimisella resistiivisellä kosketuspaneelilla on erilainen elektrodikokoonpano kuin 4-johtimisversiossa. Tyypillisessä rakenteessa johtava alasubstraatti toimii tunnistuspinnana, ja elektrodit neljässä kulmassa muodostavat mittaussähkökentän, kun taas johtava johtava kalvo toimii ensisijaisesti jännitteen aistivana kerroksena.
8-johtiminen resistiivinen kosketuspaneeli rakentuu perinteiselle 4-johdinarkkitehtuurille lisäämällä ylimääräisiä liitäntöjä vakaampien sähkömittausten saavuttamiseksi.
Sopivan kosketusnäytön valinta riippuu tietystä sovellusskenaariosta:
4-johtimiset resistiiviset kosketuspaneelit sopivat parhaiten sovelluksiin, joissa on tiukat kustannusrajoitukset.
5-johtimiset resistiiviset kosketuspaneelit sopivat erinomaisesti teollisuussovelluksiin, joihin liittyy suurtaajuustoimintoja, tiheä kosketus ja odotettu pitkä käyttöikä.
8-johdin resistiiviset kosketuspaneelit sopivat vaativiin ympäristöihin, joissa vaaditaan ylivoimaista vakautta.
Eri teollisuusympäristöissä on erilaiset vaatimukset kosketussuorituskyvyn, kestävyyden, optisen laadun ja toiminnan joustavuuden yhdistelmälle.
Teollisuusautomaatio ja ihmisen ja koneen rajapinnat (HMI)
Teollisuuden ohjauspaneelit vaativat tyypillisesti vakaan kosketusvasteen, luotettavan toiminnan ja yhteensopivuuden laitteiden ohjausjärjestelmien kanssa.
PCAP-kosketusnäytöt ovat ihanteellisia liitäntöihin, jotka vaativat lasipinnan, intuitiivisen käytön ja monikosketusominaisuudet. Sitä vastoin resistiivinen tekniikka sopii sovelluksiin, jotka vaativat painepohjaista syöttöä tai yhteensopivuutta erilaisten käsineiden ja kynsien kanssa.
Lääketieteelliset laitteet
Lääketieteelliset instrumentit vaativat helposti puhdistettavia pintoja, säädellyt mekaaniset mitat ja luotettavan kosketusvasteen.
PCAP-kosketuspaneeleissa on sileä lasinen etupaneeli, kun taas resistiiviset paneelit sopivat hyvin instrumentteihin, joissa paineensyöttö ja yhteensopivuus erityisten osoitintyökalujen kanssa ovat etusijalla.
Itsepalvelukioskit ja teollisuuslaitteet
Itsepalvelukioskit, myyntiautomaatit, tulostimet ja laiteliitännät voivat vaatia mukautetun kansilasin, asennusmitat, FPC-reitityksen ja ohjainyhteensopivuuden.
PCAP-kosketuspaneelit tarjoavat nykyaikaisen käyttökokemuksen, kun taas resistiivinen tekniikka sopii paremmin sovelluksiin, joissa on erityiset syöttövaatimukset tai tiukat kustannusrajoitukset.
Kuljetus- ja ulkoiluvälineet
Rautatiejärjestelmät, laivojen elektroniikka, latausasemat ja ulkokäyttöiset ohjauspäätteet kohtaavat usein haasteita, kuten lämpötilan vaihtelut, kosteus, tärinä tai korkea ympäristön valo.
Näissä sovelluksissa kosketusnäyttöä on arvioitava kiinteänä osana kokonaisjärjestelmää. Tekijät, kuten kansilasi, tiivistysrakenne, liimat, säätimen asetukset, näytön kirkkaus ja mekaaniset asennustavat vaikuttavat kaikki yleiseen luotettavuuteen.
Käytettäessä PCAP:tä tai resistiivistä tekniikkaa, ei voida olettaa, että niillä on luonnostaan vedenpitäviä, auringonvalossa luettavia tai ympäristönsuojeluominaisuuksia ilman asianmukaista suunnittelua ja validointia.
Kun valitset sopivaa toimittajaa, on suositeltavaa ottaa huomioon seuraavat tekijät:
● Kokemus PCAP- ja resistiivisistä kosketuspaneelirakenteista
● Saatavilla 4-, 5- ja 8-johdin resistiiviset kokoonpanot
● Mahdollisuudet materiaalien valintaan ja rakenteiden mukauttamiseen
● Antureiden valmistuksen, silkkiseulonnan, laminoinnin ja kokoonpanon prosessinhallinta
● Yhteensopivuus FPC:iden ja kosketusohjaimien kanssa
● Mittatarkkuus sekä kattavat laadunvalvontatiedot ja -menettelyt
● Prototyyppien tuki ja massatuotannon johdonmukaisuus
● Teknisen viestinnän tehokkuus ja pitkän aikavälin toimituskyky
Tarjoamme räätälöityjä kosketuspaneeliratkaisuja OEM- ja ODM-projekteihin auttamalla asiakkaita arvioimaan kattavasti kosketuspaneelien rakenteita, materiaaleja, mittoja, sähköliitäntöjä ja sovellusvaatimuksia.
Tarvitsetpa PCAP-kapasitiivisia kosketuspaneeleja tai 4-, 5- ja 8-johtimisresistiivisiä kosketuspaneeleja, voimme valita optimaalisen mekaanisen ratkaisun, joka täyttää laitteesi toiminnalliset, mekaaniset ja ympäristövaatimukset.
