Nykyaikaiset teollisuuslaitteet ovat vahvasti riippuvaisia korkean suorituskyvyn näyttöjärjestelmistä, jotka tarjoavat käyttäjille selkeää, vakaata ja reaaliaikaista tietoa. Eri LCD-paneelit käyttävät kuitenkin usein erilaisia kommunikaatiorajapintoja, mikä aiheuttaa yhteensopivuushaasteita laitepäivitysten, järjestelmäintegroinnin ja näytön vaihtoprojektien aikana. AnLVDS-TTL-signaalinmuunnoskorttitarjoaa tehokkaan ratkaisun muuttamalla LVDS-signaalit TTL/RGB-lähtösignaaleiksi, jolloin insinöörit voivat yhdistää kehittyneitä ohjausjärjestelmiä olemassa oleviin TTL-pohjaisiin TFT-LCD-paneeleihin.
Tässä artikkelissa kerrotaan, kuinka LVDS-TTL-signaalinmuunnoskortti toimii, miksi se on tärkeä teollisissa sovelluksissa, mitä haasteita se ratkaisee ja kuinka valmistajat voivat valita luotettavan muunnosratkaisun. Ammattimaisen teollisen näytön kokemuksen ansiosta SKY-TDM tarjoaa räätälöityjä muunnoslevyjä, jotka on suunniteltu vakaaseen toimintaan, pitkään käyttöikään ja joustavaan integrointiin.
| osio | Pääaihe | Tarkoitus |
|---|---|---|
| Näyttöliittymän perusteet | LVDS- ja TTL-tekniikoiden ymmärtäminen | Auta insinöörejä tunnistamaan yhteensopivuusvaatimukset |
| Muunnostekniikka | Signaalinkäsittely- ja siirtomenetelmät | Selitä, kuinka muuntaminen parantaa järjestelmän yhteyttä |
| Teollisuuden edut | Luotettavuus, joustavuus ja kustannussäästöt | Ratkaise käytännön tekniikan haasteita |
| Valintaopas | Tärkeitä teknisiä tekijöitä | Tue parempia ostopäätöksiä |
Teollisissa näyttöjärjestelmissä tietoliikenteen yhteensopivuus pääohjaimen ja LCD-paneelin välillä on yksi tärkeimmistä tuotteen suorituskykyyn vaikuttavista tekijöistä. Näyttötekniikan eri sukupolvet voivat käyttää erilaisia signaalistandardeja. Monet nykyaikaiset teollisuustietokoneet ja sulautetut ohjaimet tarjoavat LVDS-lähdöt, kun taas jotkin olemassa olevat TFT-LCD-paneelit vaativat edelleen TTL/RGB-tuloja.
LVDS (Low Voltage Differential Signaling) on laajalti käytössä teollisuusnäytöissä, koska se tarjoaa nopean tiedonsiirron vähentäen sähkömagneettisia häiriöitä. Se siirtää kuvadataa differentiaalisignaalien kautta, mikä tekee siitä sopivan sovelluksiin, jotka vaativat vakaata toimintaa pitkiä aikoja.
TTL (Transistor-Transistor Logic) -näyttöliitännät käyttävät rinnakkaista RGB-tiedonsiirtoa. Vaikka TTL-tekniikka on LVDS:ään verrattuna vanhempia, monet teollisuuden LCD-moduulit käyttävät edelleen TTL-liitäntöjä yksinkertaisen rakenteensa ja tiettyjen näyttöohjainten kanssa yhteensopivuuden vuoksi.
Näiden kahden liitäntätekniikan välinen ero luo yhteisen teknisen ongelman: kuinka yhdistää LVDS-signaalilähde TTL-LCD-paneeliin ilman koko näyttöjärjestelmän uudelleensuunnittelua. Tässä LVDS-TTL-signaalinmuunnoslevystä tulee olennainen osa.

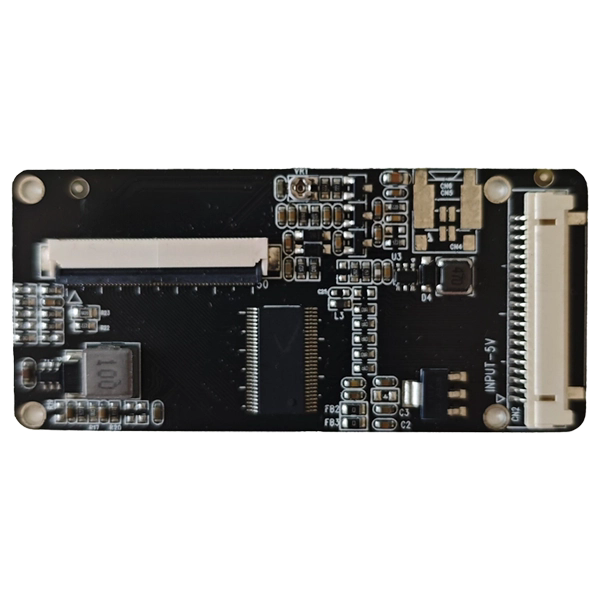

LVDS-TTL-signaalinmuunnoskortti toimii väliliitäntälaitteena LVDS-lähtölähteen ja TTL-tulon näyttöpaneelin välillä. Levy vastaanottaa nopeita differentiaalisia LVDS-signaaleja, käsittelee tiedot sisäisen muunnospiirin kautta ja lähettää LCD-paneelin kanssa yhteensopivia rinnakkaisia TTL/RGB-signaaleja.
Muunnosprosessi sisältää yleensä useita avainvaiheita:
| Käsittelyvaihe | Toiminto |
|---|---|
| LVDS-signaalin vastaanotto | Vastaanottaa differentiaaliset kuvasignaalit isäntäohjaimesta tai teollisuustietokoneesta. |
| Signaalin dekoodaus | Muuntaa LVDS-sarjoitetut tiedot rinnakkaiseksi RGB-näyttötiedoksi. |
| Ajoituksen säätö | Täyttää LCD-näytön ajoitusvaatimukset, mukaan lukien kello, synkronointi ja datasignaalit. |
| TTL-lähtölähetys | Lähettää muunnetut RGB-signaalit TTL-yhteensopiviin TFT-LCD-paneeleihin. |
Oikein suunnitellun muunnoskortin on säilytettävä signaalin eheys koko prosessin ajan. Huono muunnossuunnittelu voi aiheuttaa ongelmia, kuten kuvan välkkymistä, vääriä värejä, epävakaa näytön ulostuloa tai täydellistä tiedonsiirtohäiriötä.
SKY-TDM kehittää teollisia näyttöratkaisuja, mukaan lukien LVDS-TTL-signaalinmuunnoslevyt, jotka keskittyvät vakaaseen siirtoon, optimoituun piirisuunnitteluun ja yhteensopivuuteen useiden TFT LCD -sovellusten kanssa.
Monet laitevalmistajat kohtaavat vaikeuksia päivittäessään olemassa olevia tuotteita tai korvaaessaan lopetettuja LCD-moduuleja. Laitteistojärjestelmän täydellinen uudelleensuunnittelu voi vaatia merkittäviä suunnitteluresursseja ja lisätä kehityskustannuksia.
LVDS-TTL-signaalinmuunnoskortti auttaa ratkaisemaan nämä yleiset ongelmat:
OEM-valmistajille, lääkinnällisten laitteiden valmistajille, automaatioyrityksille ja sulautettujen järjestelmien kehittäjille käyttöliittymän muunnostekniikka tarjoaa käytännöllisen tavan pidentää tuotteiden elinkaarta säilyttäen samalla luotettavan näytön suorituskyvyn.
| Ominaisuus | Tekninen hyöty |
|---|---|
| Teollinen piirilevysuunnittelu | Parantaa kestävyyttä ja vakautta pitkäkestoiseen käyttöön. |
| Korkea signaalin eheys | Vähentää kuvan vääristymiä ja siirtovirheitä. |
| EMC-optimointi | Minimoi sähkömagneettiset häiriöt teollisuusympäristöissä. |
| Joustava käyttöliittymätuki | Tukee erilaisia LCD-paneelivaatimuksia. |
| Mukautettu kehitysominaisuus | Mahdollistaa liittimien, laiteohjelmiston ja sähköisten parametrien säätämisen. |
Teollisuusympäristöt edellyttävät usein näyttökomponenttien jatkuvaa toimintaa lämpötilan muutosten, sähköisen melun ja mekaanisen tärinän alla. Siksi muunnoslevyt on suunniteltava pidemmälle kuin kuluttajien perusvaatimukset.
SKY-TDM keskittyy teollisuustason näyttöratkaisuihin, joissa on räätälöityjä eri LCD-liitäntöjä, resoluutioita, liitinkokoonpanoja ja sovellusvaatimuksia varten.
Luotettavien näyttöviestintäratkaisujen kysyntä kasvaa edelleen eri toimialoilla. Kun laitevalmistajat päivittävät tuotteitaan, tarve yhdistää nykyaikaiset ohjaimet olemassa oleviin LCD-moduuleihin tulee yhä tärkeämmäksi. LVDS-TTL-signaalinmuunnoskortti tarjoaa joustavuutta, jota tarvitaan monissa teollisissa näyttösovelluksissa.
Seuraavat teollisuudenalat hyötyvät yleisesti tästä tekniikasta:
| Sovelluskenttä | Näyttövaatimukset | LVDS:n rooli TTL-muunnoslautakunnassa |
|---|---|---|
| Teollisuuden automaatiolaitteet | Vakaa näyttö, pitkät työtunnit, korkea luotettavuus | Yhdistää teollisuusohjaimet TTL-pohjaisiin operaattorinäyttöihin |
| Lääketieteelliset laitteet | Selkeä kuvanlaatu ja tasainen suorituskyky | Tukee näytön päivityksiä muuttamatta koko järjestelmän rakennetta |
| Kuljetusjärjestelmät | Kestää tärinää ja ympäristön häiriöitä | Ylläpitää luotettavan tiedonsiirron ohjausyksiköiden ja näyttöjen välillä |
| Sulautetut järjestelmät | Kompakti muotoilu ja joustava integrointi | Tarjoaa rajapintojen yhteensopivuuden eri laitteistoalustojen välillä |
| Itsepalvelupäätteet | Jatkuva toiminta ja käyttäjäystävälliset käyttöliittymät | Mahdollistaa tehokkaan näytön vaihdon ja huollon |
Laitevalmistajille näytön vaihtaminen ei aina ole yhtä helppoa kuin uuden LCD-paneelin valitseminen. Eri paneeleilla voi olla erilaiset signaalimuodot, nastamääritykset, ajoitusparametrit ja jännitevaatimukset. Muunnoslevy toimii siltana eri tekniikoiden välillä ja auttaa insinöörejä välttämään tarpeetonta uudelleensuunnittelutyötä.
Esimerkiksi teollisuusautomaatioprojekteissa ohjain voi jo tarjota LVDS-ulostulon, kun taas valittu TFT-näyttö vaatii TTL-syötön. Ohjaimen laitteiston muuttamisen sijaan insinöörit voivat integroida LVDS:n TTL-signaalinmuunnoskorttiin yhteensopivuuden saavuttamiseksi nopeasti ja tehokkaasti.
Oikean muunnoslevyn valinta edellyttää teknisten tietojen huolellista arviointia. Sopivan ratkaisun tulee paitsi muuntaa signaaleja myös varmistaa pitkän aikavälin luotettavuus ja yhteensopivuus koko näyttöjärjestelmän kanssa.
Seuraavat tekijät tulee ottaa huomioon ennen ostamista:
| Valintatekijä | Tärkeitä huomioita |
|---|---|
| LCD-paneelin yhteensopivuus | Tarkista tuettu LCD-malli, resoluutio, liitäntätyyppi ja signaalimuoto. |
| Tulosignaalin tyyppi | Tarkista LVDS-kanavan kokoonpano, jännitetaso ja lähetysvaatimukset. |
| Lähtöliitäntä | Varmista, että TTL/RGB-lähtö vastaa LCD-paneelin liittimen määritelmää. |
| Tehovaatimukset | Tarkista käyttöjännitteen ja virrankulutuksen tiedot. |
| Ympäristöolosuhteet | Ota huomioon lämpötila-alue, tärinänkestävyys ja käyttöympäristö. |
| Räätälöintituki | Valitse toimittajat, jotka pystyvät mukauttamaan laitteisto- ja ohjelmistoparametreja. |
Yleinen virhe järjestelmäintegraation aikana on muunnoskortin valinta vain liittimen ulkonäön perusteella. Kaksi näyttöä voivat käyttää samanlaisia liittimiä, mutta niillä on täysin erilaiset sähköiset ominaisuudet. Väärä yhteensopivuus voi johtaa epävakaisiin kuviin, epänormaaleihin väreihin tai laitteistovaurioihin.
Ammattimaiset toimittajat, kuten SKY-TDM, tarjoavat teknistä tukea auttaakseen asiakkaita löytämään sopivat muunnosratkaisut näyttöspesifikaatioiden ja projektivaatimustensa mukaan.
Suunnitellessaan tai päivittäessään näyttöjärjestelmää suunnittelijat voivat harkita, kytketäänkö ohjain suoraan yhteensopivaan LCD-paneeliin vai käytetäänkö signaalin muunnosratkaisua. Erojen ymmärtäminen auttaa valmistajia tekemään parempia päätöksiä.
| Vertailukohde | Suora LCD-liitäntä | LVDS-TTL-signaalinmuunnoskortti |
|---|---|---|
| Laitteiston joustavuus | Rajoitettu vastaaviin käyttöliittymätyyppeihin | Tukee yhteyttä eri liitäntöjen välillä |
| Tuotteen päivitys | Saattaa vaatia ohjaimen vaihtoa | Antaa olemassa olevan laitteiston jatkaa toimintaansa |
| Kehityskustannukset | Korkeampi, kun uudelleensuunnittelua tarvitaan | Alempi, koska olemassa olevia järjestelmiä voidaan käyttää uudelleen |
| Tekniikan aika | Pidempi kehityssykli | Nopeampi integraatioprosessi |
| Sovellusalue | Sopii uusiin sovitusjärjestelmiin | Ihanteellinen päivityksiin ja räätälöityihin projekteihin |
Uusille tuotteille, joissa on täysin yhteensopivia komponentteja, suora liitäntä voi olla sopiva vaihtoehto. Laitteiden päivityksiä, vaihtoprojekteja ja räätälöityjä teollisuussovelluksia varten LVDS-TTL-signaalimuunnoskortti tarjoaa kuitenkin enemmän joustavuutta.
Tämä tekniikka on erityisen arvokasta, kun valmistajien on säilytettävä olemassa olevat tuoterakenteet ja samalla parannettava näytön suorituskykyä tai pidennettävä laitteiden käyttöikää.
LVDS-TTL-signaalinmuunnoskortti on elektroninen liitäntälaite, joka muuntaa LVDS-näyttösignaalit TTL/RGB-signaaleiksi. Sen avulla LVDS-lähtöohjaimet voivat kommunikoida TTL-yhteensopivien LCD-paneelien kanssa.
Teollisuuslaitteet käyttävät usein eri sukupolvien näyttötekniikkaa. Muunnoslevyt ratkaisevat yhteensopivuusongelmia ohjaimien ja LCD-paneelien välillä vähentäen uudelleensuunnitteluvaatimuksia ja parantaen järjestelmän joustavuutta.
Ei. Eri LCD-paneeleilla on erilaiset resoluutiot, ajoitusparametrit, liitinmääritykset ja sähkövaatimukset. Sopivan muunnoskortin on vastattava tiettyä näyttömallia ja järjestelmätietoja.
Väärä yhteensopivuus voi johtaa näytön välkkymiseen, puuttuviin väreihin, epänormaaliin kuvan näyttöön, epävakaaseen toimintaan tai mahdollisesti liitettyjen komponenttien vaurioitumiseen. Asianmukainen tekninen tarkastus on välttämätöntä ennen asennusta.
Kyllä. SKY-TDM tukee räätälöityjä teollisia näyttöratkaisuja asiakkaan vaatimusten mukaan, mukaan lukien käyttöliittymän konfigurointi, LCD-yhteensopivuus ja sovelluskohtaiset säädöt.
Tätä tekniikkaa käytetään laajalti teollisuusautomaatiossa, lääketieteellisissä laitteissa, kuljetusjärjestelmissä, sulautetuissa laitteissa, ohjauspaneeleissa ja muissa sovelluksissa, jotka edellyttävät luotettavaa näyttöintegraatiota.
LVDS-TTL-signaalinmuunnoslevyllä on tärkeä rooli näyttöyhteensopivuushaasteiden ratkaisemisessa nykyaikaisissa teollisuusjärjestelmissä. Muuntamalla LVDS-signaalit TTL-lähdöiksi, valmistajat voivat yhdistää eri sukupolvien laitteistoja, yksinkertaistaa tuotepäivityksiä, vähentää kehityskustannuksia ja parantaa järjestelmän joustavuutta.
Teollisuuslaitteiden parissa työskenteleviltä insinööreiltä oikean muunnosratkaisun valinta edellyttää LCD-spesifikaatioiden, signaalien yhteensopivuuden, käyttöympäristön ja räätälöintivaatimusten huolellista harkintaa. Luotettavan muunnoskortin tulee tarjota vakaa siirto, vahva yhteensopivuus ja pitkäaikainen suorituskyky.
SKY-TDMon erikoistunut teollisiin näyttöratkaisuihin ja tarjoaa luotettavia LVDS-tuotteita TTL Signal Conversion Boardille, jotka on suunniteltu erilaisiin sovellusvaatimuksiin. Ammattimaisen teknisen kokemuksen ja räätälöityjen tukiominaisuuksien ansiosta SKY-TDM auttaa asiakkaita saavuttamaan tehokkaan ja vakaan näyttöintegraation.
Jos etsit luotettavaa LVDS-TTL-signaalinmuunnoslevyratkaisua teolliseen näyttöprojektiisi, SKY-TDM voi tarjota ammattimaista apua ja räätälöityjä vaihtoehtoja. Ole hyväota meihin yhteyttätänään keskustellaksesi vaatimuksistasi ja löytääksesi oikean näytön muunnosratkaisun sovelluksellesi.
