Teollisuuden LCD-paneelien kehittyessä monet sulautetut järjestelmät vaativat luotettavan signaalin muuntamisen eri näyttöliitäntöjen välillä. SKY-TDM:tLVDS-TTL-signaalinmuunnoskorttitarjoaa ammattimaisen ratkaisun insinööreille, jotka tarvitsevat TTL/RGB TFT-LCD-paneeleja LVDS-lähtöjen kautta säilyttäen samalla erinomaisen kuvanlaadun ja järjestelmän vakauden, samalla kun kokonaiskustannukset pienenevät.
Erityisesti teollisuusympäristöihin suunniteltu muunninkortti yhdistää tehokkaan virranhallinnan, optimoidun piirilevyasettelun ja teollisuustason komponentit varmistaakseen vakaan toiminnan vaativissa olosuhteissa. Kuluttajalaatuisiin vaihtoehtoihin verrattuna se tarjoaa erinomaisen EMC-suorituskyvyn (Electromagnetic Compatibility), alhaisemmat EMI-päästöt (Electromagnetic Interference), pidemmän käyttöiän ja paremman yhteensopivuuden teollisten LCD-moduulien kanssa.
Integroidaanpa uusi LCD olemassa oleviin laitteisiin tai päivitetään vanhoja järjestelmiä, tämä kortti lyhentää tehokkaasti kehitysaikaa ja virtaviivaistaa järjestelmän integrointia.
Toisin kuin tavalliset kehityskortit, tämä LVDS-TTL-signaalimuunnoskortti on optimoitu jatkuvaan käyttöön teollisuusympäristöissä.
Se sisältää:
- Teollisuusluokan piirilevysuunnittelu
- Vakaa LVDS-tuloarkkitehtuuri
- TTL/RGB 50-nastainen LCD-lähtö
- Hiljainen virtalähdesuunnittelu
- Tehokas LED-taustavaloohjain
- Säädettävä VCOM-jännite
- Erinomainen EMC-suorituskyky
- Alhainen virrankulutus
- Nopea signaalin eheys
- Pitkän elinkaarikomponentit

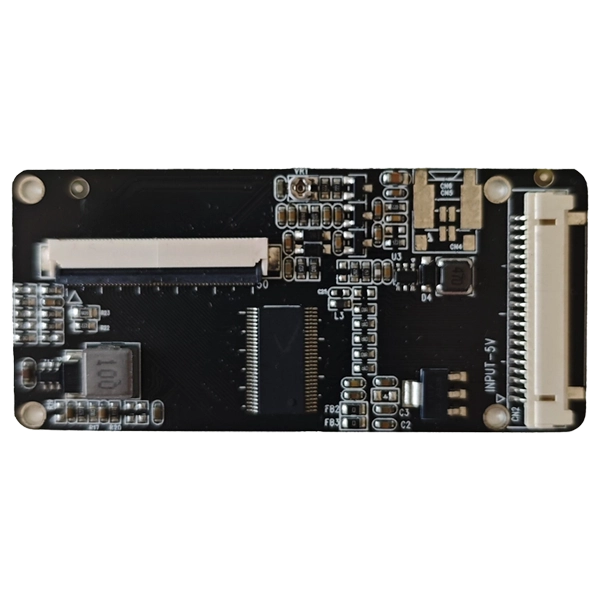

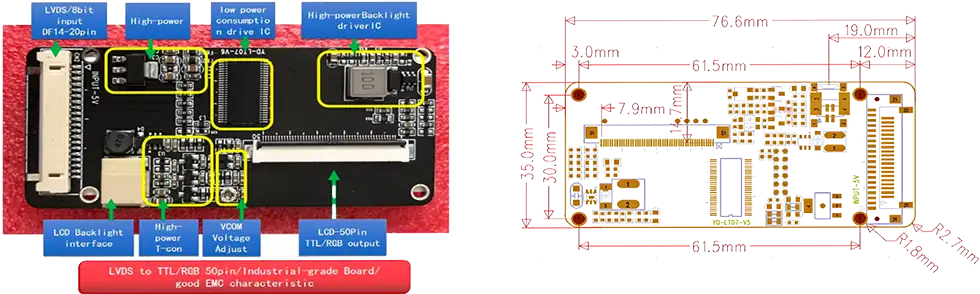

Kompakti mekaaninen rakenne tekee siitä sopivan myös upotetuille tuotteille, joissa asennustila on rajallinen.
Huolellisesti optimoitu differentiaalinen reititys minimoi signaalin vääristymisen ja varmistaa vakaan kuvansiirron.
Piirilevyasettelu ja tehosuunnittelu vähentävät sähkömagneettisia häiriöitä, mikä helpottaa teollisuuslaitteiden sertifiointia.
Tukee laajaa valikoimaa teollisia TFT-LCD-paneeleja käyttämällä TTL/RGB 50-nastaisia liitäntöjä.
Integroitu tehokas virtapiiri vähentää lämmöntuotantoa ja parantaa yleistä luotettavuutta.
Mahdollistaa insinöörien hienosäätää näytön suorituskykyä eri LCD-paneeleille.
Tarjoaa tasaisen kirkkauden ja erinomaisen pitkäaikaisen vakauden.
Vakioliittimet yksinkertaistavat asennusta ja lyhentävät tuotekehitysjaksoja.
| Tuote | Erittely |
| Tuloliitäntä | LVDS (8-bittinen) |
| Lähtö (LCD) -liitäntä | TTL/RGB 50 pin |
| Tulojännite | 5V |
| Taustavalon ohjain | Integroitu LED-ohjain |
| VCOM-säätö | Tuettu |
| Käyttölämpötila | -20°C - +70°C |
| Mukautettu suunnittelu | Tuettu |
| Pin | Signaali | Pin | Signaali |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | NC | 46 | Vcom |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Signaali | Pin | Signaali |
| 1 | Vin (5V) | 2 | Vin (5V) |
| 3 | GND | 4 | GND |
| 5 | R0- | 6 | R0+ |
| 7 | GND | 8 | R1- |
| 9 | R1+ | 10 | GND |
| 11 | R2- | 12 | R2+ |
| 13 | GND | 14 | TCLK- |
| 15 | TCLK+ | 16 | GND |
| 17 | R3- | 18 | R3+ |
| 19 | ON/OFF | 20 | PWM |
Tämä lauta on räätälöity teollisuussovelluksiin ja soveltuu erinomaisesti vaativiin teollisuusympäristöihin, kuten teollisuuden käyttöliittymiin, teollisuuslaitteisiin, arpajaisiin ja lääketieteellisiin laitteisiin.
Tällä hetkellä tämä tuote tukee tiettyjä liitäntäsignaaleja. Jos tarvitset erilaisia liitäntäsignaaleja, ole hyvä ja toimita LCD-liittymän tekniset tiedot, niin suunnittelemme kortin uudelleen tarpeidesi mukaan.
Milloin tarvitset tätä muunnostaulua?
Useimmat teollisuuden LCD-paneelit käyttävät nykyään LVDS- tai eDP-liitäntöjä. Monet vanhat laitemallit ja tietyt erikoisnäytöt vaativat kuitenkin edelleen TTL/RGB (rinnakkais RGB) -signaaleja. Tässä on, milloin tarvitset tätä taulua:
Käytä tätä taulua, jos:
- Järjestelmäsi lähettää LVDS-signaaleja, mutta LCD-paneeli vaatii TTL/RGB-tulon
- Sinulla on vanha näyttöpaneeli, jossa on 50-nastainen TTL-liitäntä
- Olet päivittämässä järjestelmää, mutta säilytät olemassa olevan TTL-paneelin
- Sinun on testattava tai validoitava TTL-paneelit käyttämällä LVDS-signaalilähteitä
Suora LVDS-yhteys riittää, jos:
- Sekä lähteesi että paneelisi käyttävät LVDS:ää (muunnoksia ei tarvita)
- Paneelissasi on eDP- tai HDMI-tulot
- Suunnittelet uutta järjestelmää moderneilla käyttöliittymäpaneeleilla
Tämä kortti on suunniteltu erityisesti muunnosskenaarioon, jotta insinöörit voivat käyttää uudelleen olemassa olevia TTL-paneeleja uudemmissa LVDS-varustetuissa teollisuustietokoneissa tai sulautetuissa ohjaimissa.
Ratkaisemme OEM-asiakkaiden todelliset haasteet LCD-integroinnin aikana. Tukemalla muuntamista eri LVDS-lähtölähteiden ja tiettyjen 50-nastaisten TTL-LCD-paneelien välillä eliminoimme järjestelmän uudelleensuunnittelun tarpeen. Kortissa on itsenäinen tehoarkkitehtuuri, joka minimoi jännitteen vaihtelut parantaakseen tuotteen yleistä vakautta, kun taas teollisuustason piirilevyreititys parantaa merkittävästi EMC-suorituskykyä ja vähentää järjestelmän häiriöitä. Lisäksi tarjoamme kattavan räätälöinnin; yksinkertaisesti esitä vaatimukset rajapintojen määrittelyistä, liitintyypeistä ja asennusreikien sijainnista, ja toimitamme täydellisen suunnittelun, joka sopii täydellisesti laitteeseesi.
Meidän valintamme tarkoittaa enemmän kuin vain LVDS-TTL-signaalimuunnoslevyn ostamista --- olet yhteistyössä kokeneen insinööriliittolaisen kanssa teollisen näyttöjen integroinnissa.
Tarjoamme kattavia, yhden luukun ratkaisuja, jotka sisältävät mukautetun OEM- ja ODM-kehityksen, LCD-yhteensopivuuden arvioinnin, kaapelin räätälöinnin, laiteohjelmiston optimoinnin, pienten erien prototyyppien valmistuksen, massatuotantoominaisuudet, tiukan laaduntarkastuksen ja tuotteiden pitkän aikavälin saatavuuden. All-in-one-lähestymistapamme auttaa poistamaan tarpeettomat laaturiskit, jotka usein liittyvät useiden toimittajien hankintaan.
V: Kortilla on laaja tuki 50-nastaisille TTL/RGB-LCD-paneeleille, joilla on sama pinout-määritelmä.
V: Kyllä. Liittimen tyyppi, nastajako, kaapelin pituus ja liitännän määritelmä voidaan kaikki mukauttaa täysin.
V: Kyllä. Tarjoamme vastaavia laiteohjelmisto- ja laitteistokokoonpanoja, jotka on räätälöity erilaisiin LCD-näyttöjen resoluutioihin ja ajoitusvaatimuksiin.
V: Ehdottomasti. Teollisuusluokan komponenteilla suunniteltu ja EMC (Electromagnetic Compatibility) -suorituskykyä varten optimoitu kortti on rakennettu jatkuvaan ja vakaaseen toimintaan.
V: Kyllä. Tarjoamme täydellisiä kaapelikokoonpanoja, mukaan lukien LVDS-kaapeleita, taustavalokaapeleita, virtakaapeleita ja mukautettuja johtosarjoja.
V: Kyllä. Suunnittelutiimimme on käytettävissä auttamaan LCD-yhteensopivuuden arvioinnissa, käyttöliittymän virheenkorjauksessa ja järjestelmäintegraatiossa.
V: Vakiomallien toimitusaika on tyypillisesti 2–3 viikkoa. Räätälöityjen projektien toimitusaika riippuu suunnittelun monimutkaisuudesta.
V: Kyllä. Suosittelemme lämpimästi näytetilauksia suunnittelua varten ennen massatuotantoa.
V: Kyllä. Teollisissa projekteissa tuemme tuotteiden pitkiä elinkaaria ja tarjoamme pitkän aikavälin toimitussuunnittelua aina kun mahdollista.
V: Vakioversio tukee yksikanavaista LVDS-tuloa (8-bittinen). Kaksikanavaisen LVDS-tulon vaatimuksia varten voimme räätälöidä kortin suunnittelun erityisten LCD-paneelin ajoituksen ja liittimen määritysten perusteella. Anna paneelisi mallinumero tai liitännän määritelmä arviointia varten.
