Artikkelin tiivistelmä:Teollisuuden näyttöjärjestelmien kehittyessä insinöörit kohtaavat usein käytännön haasteen: nykyaikaisten LVDS-signaalilähteiden yhdistäminen TFT-LCD-paneeleihin, jotka ovat edelleen riippuvaisia TTL/RGB-liitännöistä. TheLVDS-TTL-signaalinmuunnoskorttialkaenSKY-TDMtarjoaa käytännöllisen sillan näiden kahden näyttöteknologian välillä, auttaen laitevalmistajia käyttämään uudelleen olemassa olevia LCD-paneeleja ja vähentäen samalla uudelleensuunnittelukustannuksia, kehitysaikaa ja integroinnin monimutkaisuutta. Teollisuustason piirilevysuunnittelun, vakaan signaalinsiirron, integroidun LED-taustavalon ohjauksen, säädettävän VCOM:n ja mukautustuen ansiosta tämän tyyppinen muunnoskortti sopii teollisiin käyttöliittymiin, lääketieteellisiin laitteisiin, sulautettuihin järjestelmiin, kuljetuslaitteisiin ja muihin näyttösovelluksiin.

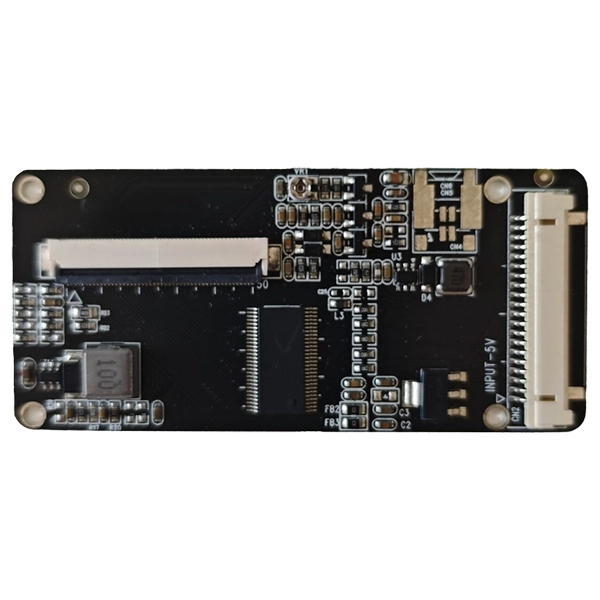

AnLVDS-TTL-signaalinmuunnoskorttion näytön liitäntäpiiri, joka on suunniteltu muuntamaan LVDS-differentiaaliset näyttösignaalit TTL/RGB-rinnakkaissignaaleiksi, joita yhteensopivia TFT-LCD-paneeleita tarvitaan. Tämä toiminto tulee erityisen tärkeäksi, kun teollisuustietokone, sulautettu ohjain tai näyttölähde tarjoaa LVDS-lähdön, kun taas valittu LCD-paneeli käyttää TTL/RGB-liitäntää.
Muutoin sopivan LCD-paneelin vaihtamisen tai koko ohjausjärjestelmän uudelleensuunnittelun sijaan insinöörit voivat ottaa käyttöön muunnoskortin signaalilähteen ja näytön väliin. Tämä lähestymistapa voi olla erityisen arvokas vanhojen laitteiden päivityksissä, räätälöityissä teollisissa näytöissä ja projekteissa, joissa olemassa oleva LCD-varasto on säilytettävä käytössä.
SKY-TDM:n ratkaisu on suunniteltu teollisen näyttöintegraation ympärille. Vakiokokoonpano tukee an8-bittinen LVDS-tuloja a50-nastainen TTL/RGB LCD-lähtö, jossa on 5 V syöttöjännite, integroitu LED-ohjain, VCOM-säätö ja käyttölämpötila-alue-20°C - +70°C.
Näyttöliittymät eivät aina ole keskenään vaihdettavissa. LVDS ja TTL/RGB käyttävät eri menetelmiä kuvadatan siirtoon, mikä tarkoittaa, että suora yhteys ei yleensä ole mahdollista, kun lähde ja LCD-paneeli käyttävät eri liitäntäarkkitehtuuria.
Tämä asettaa useita haasteita OEM-laitteiden valmistajille:
Oikein suunniteltu muunnoskortti korjaa käyttöliittymän epäsopivuuden ja säilyttää muun näytön arkkitehtuurin suhteellisen muuttumattomana. Vanhoja laitteita päivittäville valmistajille tämä voi tarjota tehokkaamman tien kuin koko näyttöjärjestelmän uudelleensuunnittelu.
Signaalin eheys on yksi tärkeimmistä tekijöistä näytön muuntamisessa. Optimoitu differentiaalinen reititys auttaa vähentämään signaalin vääristymiä ja tukee vakaata kuvansiirtoa LVDS-lähteen ja muunnospiirin välillä.
Teollisuuslaitteet toimivat usein moottoreiden, kytkentävirtalähteiden, viestintälaitteiden ja muiden sähkömagneettisten häiriölähteiden rinnalla. Huolellisesti suunniteltu piirilevyasettelu ja tehoarkkitehtuuri voivat auttaa vähentämään ei-toivottuja häiriöitä ja parantamaan järjestelmän yleistä vakautta.
Levyssä on 50-nastainen TTL/RGB LCD-liitäntä yhteensopiville TFT-paneeleille. Liitäntä sisältää RGB-tiedot, synkronointisignaalit, kellon, tehoon liittyvät signaalit, VCOM-, nollaus- ja muut näytön ohjausliitännät.
Integroitu LED-taustavaloohjain auttaa yksinkertaistamaan näytön yleistä arkkitehtuuria. Useiden riippumattomien piirien hankkimisen sijaan laitevalmistajat voivat integroida muunnos- ja taustavalotoiminnot kompaktimpaan näyttöratkaisuun.
VCOM-säätö tarjoaa lisää joustavuutta sovitettaessa korttia eri LCD-paneeleihin. Suunnittelijat voivat hienosäätää näytön kokoonpanoa, jotta valitulle paneelille saadaan sopiva kuva.
Näytön integrointiprojektit vaativat usein mukautettuja liittimiä, nastamäärityksiä, kaapelien pituuksia, asennuspaikkoja, laiteohjelmistokokoonpanoja tai LCD-näytön ajoitusparametreja. Konversiolevyjen valmistaja, joka pystyy mukauttamaan näitä elementtejä, voi merkittävästi vähentää integrointityötä OEM-asiakkaille.
Seuraavassa taulukossa on yhteenveto SKY-TDM:n tyypillisestä kokoonpanostaLVDS-TTL-signaalinmuunnoskortti. Todelliset tekniset tiedot voivat vaihdella valitun LCD-paneelin ja mukautettujen projektivaatimusten mukaan.
| Tuote | Tyypillinen erittely |
|---|---|
| Tuloliitäntä | LVDS, 8-bittinen |
| LCD-lähtöliitäntä | TTL/RGB, 50-nastainen |
| Tulojännite | 5V |
| Taustavalon ohjain | Integroitu LED-ohjain |
| VCOM-säätö | Tuettu |
| Käyttölämpötila | -20°C - +70°C |
| Mukautettu suunnittelu | Tuettu |
| Tyypillinen LVDS-liitin | HRS DF14-20 / DF19-20 liitäntä |
| LCD-liitin | TTL FFC 50-nastainen |
Suunnitteluprojekteissa liitännän spesifikaatioita tulee aina verrata tarkan LCD-paneelin tietolehteen. Pintojen määrä ei yksinään takaa yhteensopivuutta, koska signaalin määritelmät, jännitevaatimukset, ajoitus, suunta ja liittimien määritykset voivat vaihdella paneelien välillä.
LVDS-TTL-muunnoksen joustavuus tekee tästä tekniikasta hyödyllisen useissa teollisissa ja sulautetuissa näyttöprojekteissa.
Esimerkiksi laitevalmistajalla voi olla todistettu 50-nastainen TTL LCD-paneeli jo integroituna vakiintuneeseen koneeseen. Jos korvaava ohjain tuottaa LVDS:n TTL/RGB:n sijaan, muunnoskortti voi tarjota liitäntäsillan ilman, että valmistajan on vaihdettava koko näyttökokoonpanoa.
Muunnoslevyn valitseminen tulee aloittaa LCD-paneelista eikä vain halutusta liitintyypistä. Insinöörien tulee kerätä kaikki paneelin käyttöliittymätiedot ennen tilauksen tekemistä.
Tarkista, tarjoaako lähde yksi- vai kaksikanavaista LVDS:ää, bittisyvyys, signaalin ajoitus, jännitevaatimukset ja liitinkokoonpano. SKY-TDM:n vakioratkaisu tukee yksikanavaista 8-bittistä LVDS-tuloa, kun taas räätälöityjä malleja voidaan arvioida erilaisten vaatimusten mukaan.
50-nastainen TTL-liitin ei välttämättä tarkoita, että jokainen LCD käyttää samaa liitäntää. RGB-dataa, HSYNC-, VSYNC-, DE-, DCLK-, VCOM-, teho-, taustavalo- ja ohjaussignaaleja tulee verrata huolellisesti muunnoskortin määritelmään.
Nestekidenäytön resoluution, pikselikellon, vaaka-, pystyajoituksen ja synkronointivaatimusten tulee vastata kortin kokoonpanoa. Laiteohjelmiston tai laitteiston säädöt voivat olla tarpeen eri LCD-malleissa.
Liittimen sijainti, kaapelin pituus, piirilevyn mitat, asennusreiät ja käytettävissä oleva asennustila tulee ottaa huomioon valintavaiheessa. Kompakti räätälöity piirilevy voi yksinkertaistaa integrointia laitteisiin, joissa on rajoitettu sisätila.
Teollisuushankkeissa alkuperäinen näyte on vain osa hankintapäätöstä. Ostajien tulee myös arvioida tekninen tuki, räätälöintimahdollisuudet, laadunvalvonta, näytetestaus, tuotantokapasiteetti ja tuotteiden pitkän aikavälin saatavuus.
Teollisuuden ostajille muunnoskortin arvo ylittää perussignaalin muuntamisen. SKY-TDM sijoittaa ratkaisunsa osaksi laajempaa teollista näyttöintegraatiopalvelua, joka tukee OEM- ja ODM-projekteja yhteensopivuuden arvioinnista tuotantoon.
Keskeisiä etuja ovat:
Tämä yhden luukun lähestymistapa voi olla erityisen hyödyllinen OEM-valmistajille, jotka tarvitsevat muunnoskortin, joka on sovitettu tiettyyn LCD-näyttöön yleisen kehityskortin sijaan. Vahvistamalla LCD-mallin, liitännän määritelmän, resoluution, liittimen ja mekaaniset vaatimukset projektin alussa, insinöörit voivat vähentää yhteensopivuusriskejä ennen massatuotantoa.
Vakioratkaisu on suunniteltu yhteensopiville TFT-LCD-paneeleille, joissa on 50-nastainen TTL/RGB-liitäntä. Tarkka yhteensopivuus riippuu LCD-näytön nastan määrittelystä, ajoituksesta, resoluutiosta, jännitteestä ja muista sähkövaatimuksista.
Kyllä. OEM- ja ODM-projekteissa liitintyypit, nastamääritykset, kaapelien pituudet ja liitäntämääritykset voidaan mukauttaa kohde-LCD- ja laiterakenteen mukaan.
Kyllä. Erilaisia LCD-näytön resoluutioita ja ajoitusvaatimuksia voidaan arvioida vastaaville laitteisto- tai laiteohjelmistokokoonpanoille. Insinöörien tulee toimittaa tarkka LCD-malli tai tietolomake yhteensopivuuden arviointia varten.
Kyllä. Levy on suunniteltu teolliseen näyttöintegraatioon ja tukee käyttölämpötila-aluetta -20°C - +70°C. Sen piirilevyasettelu, tehosuunnittelu ja signaaliarkkitehtuuri on optimoitu vakaaseen toimintaan vaativissa sovelluksissa.
Kyllä. Tarvittaessa voidaan toimittaa yhteensopivat kaapelikokoonpanot, mukaan lukien LVDS-kaapelit, taustavalokaapelit, virtakaapelit ja räätälöidyt johtosarjat.
Vakioversio tukee yksikanavaista 8-bittistä LVDS-tuloa. Kaksikanavaisen LVDS:n vaatimukset voidaan arvioida räätälöityä levykehitystä varten kohde-LC:n ajoituksen ja liitännän spesifikaatioiden mukaan.
Kyllä. Otosarviointia suositellaan voimakkaasti teollisissa projekteissa. Muunnoslevyn testaaminen varsinaisella LCD-paneelilla ja järjestelmäohjaimella voi varmistaa signaalin yhteensopivuuden, kuvanlaadun, ajoituksen, taustavalon toiminnan ja mekaanisen integraation ennen volyymin tuotantoa.
AnLVDS-TTL-signaalinmuunnoskorttivoi olla tehokas ratkaisu, kun nykyaikaisten LVDS-pohjaisten järjestelmien on toimittava olemassa olevien TTL/RGB TFT LCD -paneelien kanssa. Yhdistämällä vakaan signaalin muuntamisen, teollisuussuuntautuneen piirilevyn suunnittelun, integroidun taustavalon ohjauksen, VCOM-säädön ja mukautusominaisuudet, se voi auttaa OEM-valmistajia yksinkertaistamaan näytön integrointia ja laajentamaan nykyisten LCD-laitteiden käytettävyyttä. Projekteissa, jotka vaativat räätälöityjä liitäntöjä, LCD-yhteensopivuuden arviointia, kaapelisovitusta tai tuotantotukea, kokeneen teollisen näyttökumppanin valitseminen voi tehdä siirtymisestä prototyypistä massatuotantoon paljon tehokkaampaa. Jos etsit luotettavaa kiinalaista valmistajaa ja toimittajaa räätälöityäLVDS-TTL-signaalinmuunnoskortti, ota meihin yhteyttäLCD-mallisi, liitännän määritelmän, resoluution ja järjestelmävaatimusten kanssa keskustellaksesi sopivasta ratkaisusta SKY-TDM-suunnittelutiimin kanssa.
