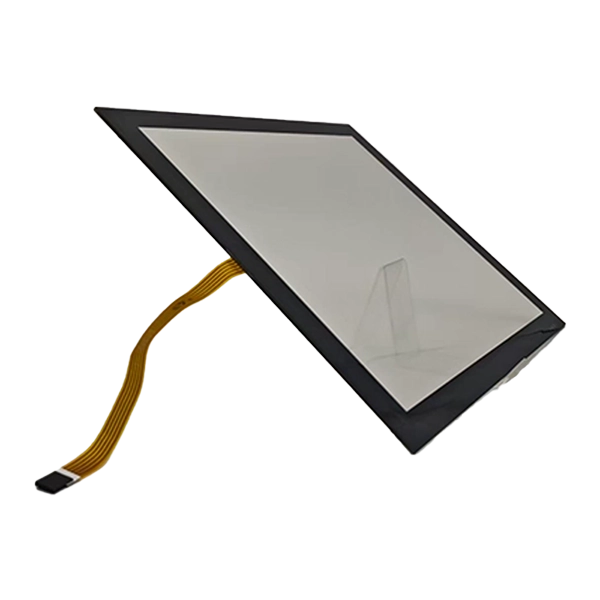

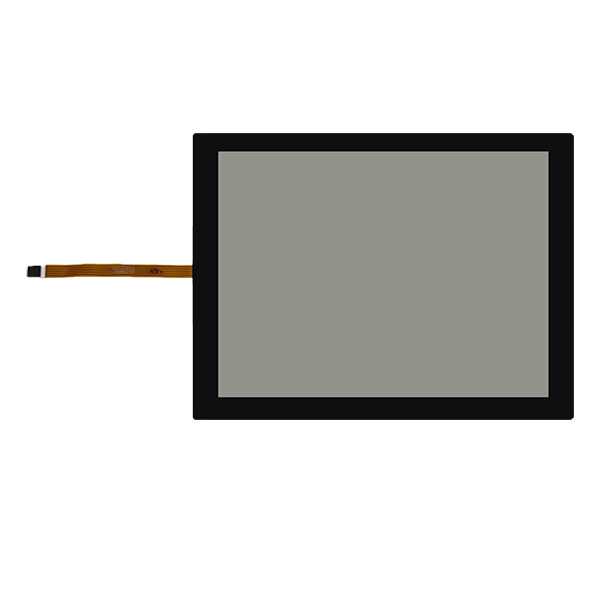

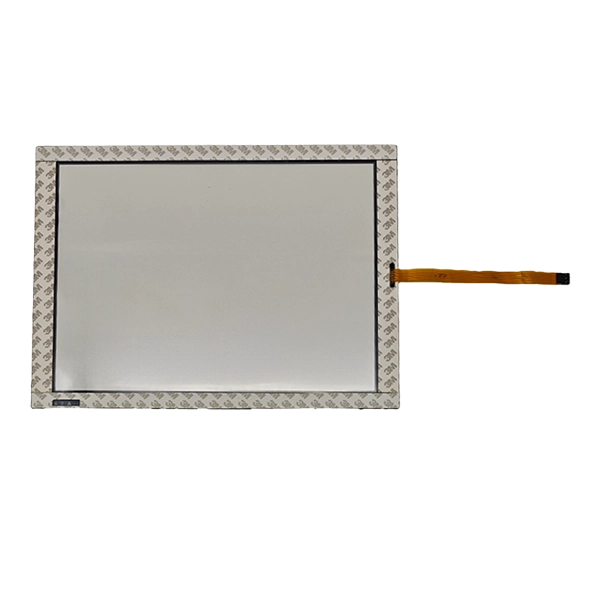

Meidän17 tuuman 5-johtiminen resistiivinen kosketuspaneelion erityisesti suunniteltu kestävään merenkulkuun, ohjaushyttikonsoleihin, konehuoneen valvontajärjestelmiin ja offshore-alusten ohjauslaitteisiin. Tämä yhden kosketuksen resistiivinen ratkaisu ylittää merkittävästi kapasitiiviset kosketusnäytöt meriympäristöissä ja tukee täydellisesti tarkkaa syöttöä työkäsineillä, vedenpitävillä offshore-käsineillä, kynillä ja märillä sormilla.
Kypsään 5-johtimiseen resistiiviseen arkkitehtuuriin rakennettu paneeli eliminoi tehokkaasti vanhenemis- ja ajautumisongelmat, jotka ovat yleisiä perinteisissä 4-johtimissa kosketusnäytöissä. Se tukee yli35 miljoonaakosketusaktivoinnit säilyttäen samalla tasaisen lineaarisuuden, mikä täyttää täysin alusten tiukat 24/7 jatkuvan käytön vaatimukset. Erityisesti optimoitu kestämään tyypillisiä merenkulun uhkia --- mukaan lukien tärinä, suolasuihku, jatkuva korkea kosteus ja suuret lämpötilan vaihtelut-20°C - +70°C---se on saatavana myös valinnaisilla AG (Anti-Glare) / AR (Anti-Reflection) / AF (Anti-Fingerprint) -pinnoitteilla ja optisella sidoksella, joka parantaa merkittävästi auringonvalon luettavuutta avoimissa silloissa.
Tarjoamme joustavia räätälöintipalveluita, mukaan lukien USB/RS232-liitännät, räätälöity FPC-reititys, vahvistettu reunatiivistys (tukee IP65-IP67-vesitiivistä integraatiota), EMI-optimoinnin (Sähkömagneettiset häiriöt) ja mukautetun kansilasin käsittely. Valmistettu meilläISO 9001, ISO 13485 ja IATF 16949-sertifioitu tehdas, jokaiselle yksikölle tehdään tiukat optiset, lämpötila- ja luotettavuustestit ennen toimitusta.
Laivojen järjestelmien lisäksi tätä kosketuspaneelia käytetään laajalti myös teollisuusautomaation käyttöliittymissä, raskaissa koneissa ja lääketieteellisissä diagnostisissa laitteissa. Tuemme sekä prototyyppinäytteitä että suuria OEM/ODM-tilauksia, jotka ovat sitoutuneet toimittamaan luotettavia ihmisen ja koneen vuorovaikutusratkaisuja maailmanlaajuisille laivalaitteiden integraattoreille.
| Tuote | Erittely |
| Koko | 17 tuumaa |
| Kosketustekniikka | 5 johdin resistiivinen (yksi kosketus) |
| Tuettu syöttö | Sormi, suojakäsineet, kynä, märät sormet |
| Käyttöliittymä | USB / RS232 / mukautettu ohjain Valinnainen |
| Pinnan kovuus | ≥3H |
| Valonläpäisevyys | Jopa 80 % |
| Käyttölämpötila | -20°C ~ +70°C |
| Ensisijaiset sovellukset | Merinavigointi ja alusten ohjaus, teollisuusautomaatio, lääketieteelliset laitteet, raskaat koneet |
| Räätälöinti | Täysi OEM / ODM tuettu |
Laivan ihmisen ja koneen liitäntöjen (HMI) on toimittava johdonmukaisesti ankarissa olosuhteissa, joissa tavalliset kaupalliset kosketuspaneelit usein epäonnistuvat.

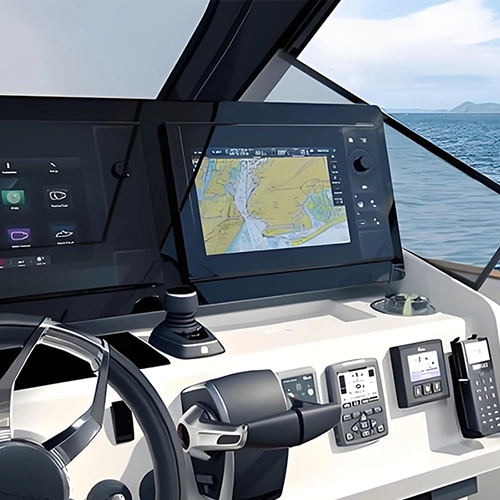

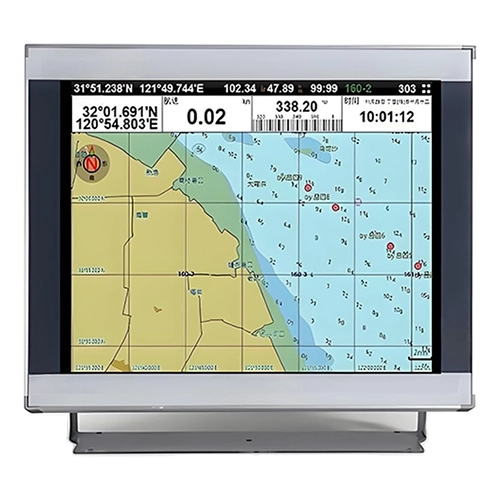

17 tuuman 5-johtiminen resistiivinen kosketuspaneelimme on integroitu laajasti erilaisiin laivavarusteisiin, mukaan lukien: meren navigointinäytöt, ohjaushytin/sillan ohjauskonsolit, tutka- ja kaikuluotaimen käyttöpäätteet, konehuoneen valvontajärjestelmät, meriautomaation käyttöliittymät, laivan viestintälaitteet, offshore-alustan ohjauspaneelit ja laivojen sähkönjakelun ohjausyksiköt.
5-johtiminen resistiivinen tekniikka ylläpitää alusten miehistön tasaista reagointikykyä, mikä parantaa suoraan laivan turvallisuutta ja varmistaa toiminnan vakauden laivojen OEM-integraattoreille.
Koska se tarjoaa erinomaisen suorituskyvyn seuraavilla alueilla:
Päivittäisten merioperaatioiden aikana miehistön on yleensä käytettävä suojakäsineitä. Tämä kosketuspaneeli rekisteröi tarkasti painepohjaiset tulot useista eri lähteistä, mukaan lukien raskaat työkäsineet, vedenpitävät offshore-käsineet, eristetyt suojakäsineet, kovakärkiset kynät, sormenpäät ja paljaat kynnet sekä kosteat tai märät sormet. Juuri tämä poikkeuksellinen monipuolisuus tekee resistiivisestä kosketuksesta vakiintuneen suositellun vaihtoehdon kaupallisille ja työaluksille.
Siltanäytöt toimivat usein 24/7 useiden vuosien ajan ankarissa meriympäristöissä. Perinteisiin 4-johtimisresistiivisiin paneeleihin verrattuna meidän 5-johtimisresistiivinen arkkitehtuurimme tarjoaa erinomaisia etuja:
- Yli35 miljoonaakosketusaktivointien käyttöikä
- Yhdenmukainen kosketuslineaarisuus koko elinkaaren ajan
- Vahva kestävyys toistuvaa puristusta vastaan
- Minimaalinen kalibrointipoikkeama
Koska 5-johdinrakenne käyttää tunnistusjännitettä vain jäykkään pohjalasikerrokseen, se vähentää merkittävästi ylimmän johtavan kalvon kulumista ja ikääntymistä.
Se on täysin yhteensopiva yleisten teollisuus-LCD-moduulien kanssa, sillä siinä on korkea valonläpäisevyys, alhainen sisäinen heijastus, valinnainen AG (Anti-Glare) / AR (Anti-Reflection) -pinnoite, AF (Anti-Fingerprint) -pintakäsittely ja tuki täydelliselle optiselle liimaukselle. Nämä päivitykset parantavat huomattavasti näytön luettavuutta voimakkaassa suorassa auringonvalossa, jota yleensä koetaan avoimissa ohjaushytteissä.
Laivan kosketuspaneelit kestävät paljon ankarampia käyttöolosuhteita kuin maalla sijaitsevat teollisuuslaitteet. Kohdistetulla materiaali- ja rakennesuunnittelulla vastaamme tehokkaasti seuraaviin kriittisiin merenkulun haasteisiin:
Merisuola kiihdyttää sisäosien korroosiota. Suunnittelutoteutuksiamme ovat: korroosionkestävät johtavat kerrokset, merikäyttöiset tiivistysliimat, vahvistettu reunakapselointi ja pitkäikäinen kosteussulkurakenne.
Alukset toimivat usein ympäristöissä, joissa suhteellinen kosteus (RH) ylittää 90 %. Käytämme vähän kosteutta imeviä raaka-aineita, parannettuja reunatiivistysrakenteita ja kondensaatiota estäviä sisäisiä laminointimalleja varmistaaksemme, että johtavat piirit pysyvät vakaina kosteissa olosuhteissa.
Tukee mukautettuja etupaneelin suojausstandardeja:IP65 / IP66 / IP67. Integroituu saumattomasti asiakkaiden koteloihin tarkan vedenpitävän tiivisteen sovituksen, kehyksen tiivistysrakenneratkaisujen, silikonitiivisterengassuunnittelun ja reunan vedenpitävän liiman integroinnin avulla.
Jatkuva moottorin tärinä ja aallot ovat väistämättömiä merellä. Vastatoimiamme ovat vahvistetut kansilasien kiinnitysrakenteet, jännitysvapaa FPC-reititys, erittäin joustavat takaliitosmallit, teollisuuslaatuinen luja liimaus ja mekaaninen vahvistus liitosalueiden ympärillä.
Laitteiden tulee kestää vaihtelevia ilmasto-olosuhteita: kylmät satamatalvet, trooppiset laivaväylät ja kuumat, suljetut konehuoneet. Vakiokäyttölämpötila-alueemme on-20°C - +70°C; pidennetyt lämpötilaversiot ovat myös saatavilla tilauksesta.
Luonnonvalolle alttiina oleville ohjaushyttiasennuksille: Integroimalla optinen liimaus, levittämällä AG (Anti-Glare) / AR (Anti-Reflection) pintapinnoitteita kansilasiin, käyttämällä UV-stabiloituja materiaaleja ja tarjoamalla yhteensopivia kirkkaita LCD-moduuleja, varmistamme, että tuote pysyy selvästi näkyvissä kaikissa olosuhteissa.
Laivoilla on tiheää viestintä-, tutka- ja navigointielektroniikkaa, joka tuottaa sähköistä kohinaa. Optimointitoimiamme ovat viritetut FPC-jäljitysasettelut, tehokas sähkömagneettinen suojaussuunnittelu, optimoidut maadoitusjärjestelmät ja yhteensopivuus vakaiden teollisuustason kosketusohjaimien kanssa. Nämä estävät tehokkaasti satunnaiset väärät kosketukset tai kosketuksen katkeamiset, kun ne toimivat yhdessä muiden veneiden laitteiden kanssa.
Kosketusnäyttöjen valmistajana, jolla on oma tuotantolaitos, tarjoamme kokonaisvaltaisia räätälöintipalveluita, jotka on täysin sopusoinnussa laivojen asennusvaatimusten kanssa:
- Mukautettu kansilasin paksuus, ääriviivat ja reunan viimeistely
- Liitäntävalinta: USB / RS232 / Itsenäinen ohjain
- AG (Anti-Glare) / AR (Anti-Reflection) / AF (Anti-Fingerprint) pintakäsittelyt
- Täydelliset optiset liitospalvelut
- Vedenpitävä rakennesuunnittelukonsultointi
- EMI (Electromagnetic Interference) -suojauksen optimointi
- Leveän lämpötilan materiaalikokoonpanot
- Mukautettu FPC (Flexible Printed Circuit) pituus, reitityssuunta ja liitintyypit
- Reunussilkkipainatus ja räätälöity logotulostus
- Mekaanisen piirustuksen tekninen tuki
- Täydellinen integroitu LCD + Touch -moduulin syöttö
Suunnittelutiimimme tekee tiivistä yhteistyötä asiakkaiden kanssa tuotekehitysvaiheen varhaisessa vaiheessa räätälöidäkseen ainutlaatuisia kosketusratkaisuja, jotka perustuvat merikoteloiden asetteluihin ja järjestelmäarkkitehtuureihin.
Kaikki kosketusnäytömme valmistetaan talon sisällä noudattaen tiukasti standardoituja laadunhallintajärjestelmiä.
- ISO 9001Laadunhallintajärjestelmä
- ISO 13485Lääketieteellisten laitteiden laadunhallintajärjestelmä
- IATF 16949Autoteollisuuden laatustandardi
Kaikki tuotteemme käyvät läpi tiukat laatutarkastukset ennen lähettämistä. Tämä laatujärjestelmämme tiukka noudattaminen varmistaa jokaisen toimittamamme tuotteen johdonmukaisuuden ja luotettavuuden.
V: Kyllä. Se reagoi luotettavasti erilaisiin offshore-työkäsineisiin, vedenpitäviin käsineisiin ja stylus-tuloihin.
V: Tarjoamme rakenteellista konsultointia ja yhteensopivaa kosketuspaneelisuunnittelua, jotta asiakkaat voivat saavuttaa tavoitevesitiiviysluokituksen yhdessä laitekotelon kanssa.
V: Kyllä. Käytämme vähän hygroskooppisia materiaaleja ja vahvistettua reunatiivistystä vähentääksemme kondensaatioriskiä laivakäyttöön.
V: Täysin muokattavissa: FPC-pituus, reitityssuunta, liittimen tyyppi ja nastan määritelmä voidaan säätää täydellisesti laitteistosi asettelun mukaisiksi.
V: Kyllä. Tarjoamme yhden luukun näyttömoduuleja, kuten LCD-näytöt, resistiiviset kosketuspaneelit ja optiset liitokset, mikä yksinkertaistaa asiakkaiden hankintaa ja integrointityötä.
V: Sitä käytetään laajalti teollisuusautomaation käyttöliittymässä, diagnostisissa lääketieteellisissä laitteissa, energianvalvontapäätteissä, rakennuskoneissa ja raskaissa maatalouden laitteissa.
Anna kyselyssäsi seuraavat tiedot:
- LCD-malli tai mittapiirrokset
- Kohdeveneen laitetyyppi
- Liitäntävaatimukset (USB / RS232 / ohjain)
- Käyttölämpötilavaatimukset
- Tavoitevedenpitävyysluokitus (IP65 / IP66 / IP67)
- Peitelasi- ja pintapinnoitusvaatimukset
- Tilausvaihe: prototyyppi / pilottiajo / massatuotanto
- Mekaaniset ääriviivapiirustukset (jos saatavilla)
Insinöörimme toimittavat ammattimaisia teknisiä arviointeja, suunnittelusuosituksia ja muodollisia tarjouksia nopeuttaakseen laivavarusteiden kehitystyötäsi.
