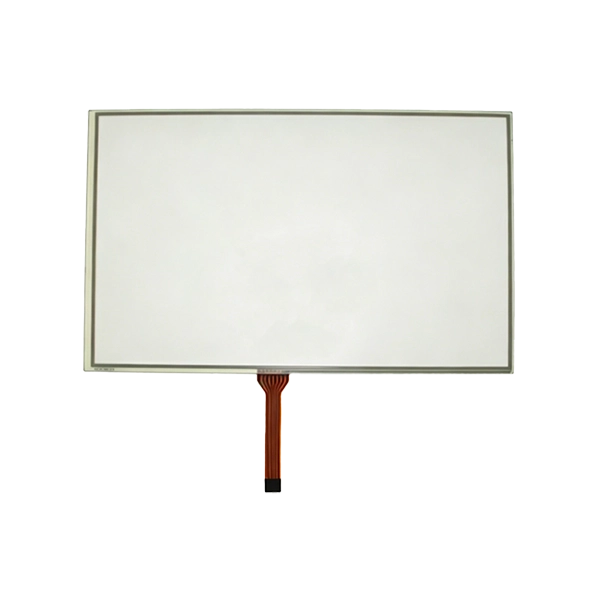

Meidän10,1 tuuman 8-johtiminen resistiivinen kosketuspaneelion tarkoitettu rakennuskoneisiin, raskaisiin laitteisiin, maatalousajoneuvoihin, kaivoskoneisiin, nostureihin, kaivinkoneisiin, pyöräkuormaajiin ja muihin teollisuusajoneuvoihin.
Toisin kuin kuluttajatason kosketuspaneelit, raskaat koneet toimivat jatkuvan tärinän, mudan, sateen, öljysaasteen, pölyn ja äärimmäisten lämpötilanvaihteluiden keskellä. Kuljettajat käyttävät yleensä paksuja työkäsineitä ja vaativat tasaista, luotettavaa kosketussuorituskykyä ankarista työpaikan olosuhteista riippumatta.
Teollinen 8-johtiminen resistiivinen kosketusratkaisumme vastaa näihin ankariin haasteisiin vahvistetulla anturirakenteella, erittäin kestävillä raaka-aineilla, optimoidulla EMC-suorituskyvyllä ja pidennetyllä käyttöiällä. Se tarjoaa tarkan yhden kosketuksen tulon luotettavasti ulkona ankarissa ympäristöissä, joissa kapasitiiviset kosketuspaneelit kärsivät usein epävakaasta toiminnasta.
SKY-TDM tarjoaa täyden valikoiman räätälöintipalveluita, mukaan lukien suojalinssien suunnittelu, optinen liitos, kosketusohjaimen kalibrointi, käyttöliittymän sovittaminen, häikäisynestokäsittely, vedenpitävä tiivistys ja mekaanisen integroinnin tuki.
Raskaat laitteet asettavat tinkimättömän toimintavarmuuden etusijalle kuluttajalähtöisen monikosketustoiminnon sijaan.
Verrattuna perinteisiin 4-johtimiseen resistiivisiin ja kapasitiivisiin kosketuspaneeleihin, 8-johtimisen resistiivinen arkkitehtuuri tarjoaa tärkeitä etuja:
• Ylivoimainen kosketuspaikannustarkkuus
• Pitkäaikainen kalibrointistabiilisuus
• Alkuperäinen tuki käsineiden käyttöön
• Yhteensopiva paljaiden sormien, kynsien ja jäykkien työkalujen kanssa
• Parannettu tärinänvaimennus
• Pienentyneet pitkän aikavälin ylläpitokustannukset
• Vakaa suorituskyky voimakkaissa EMI-häiriöissä
• Mukautuva pölyisiin ja kosteisiin työskenaarioihin
Rakennuslaitteiden käyttäjille, jotka käyttävät työkäsineitä jatkuvan käyttöliittymän vuorovaikutuksen aikana, resistiivinen kosketus on edelleen ensisijainen tekniikka. Se luottaa paineaktivointiin sähkönjohtavuuden sijaan, mikä eliminoi kapasitiivisen kosketuksen rajoitukset kenttäolosuhteissa.

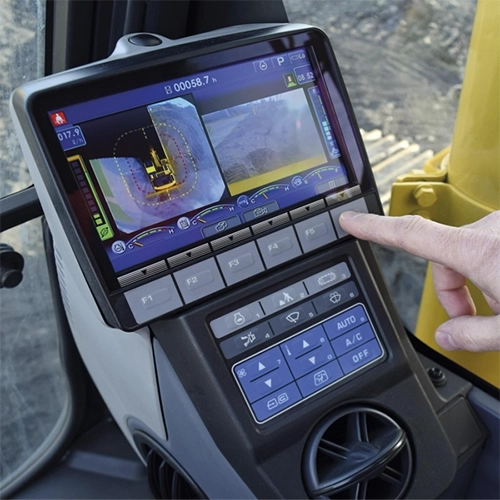

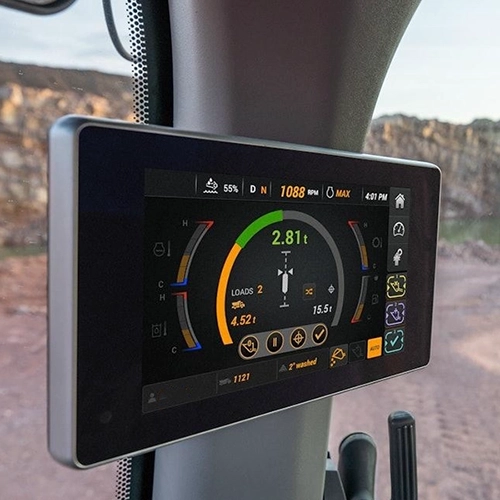

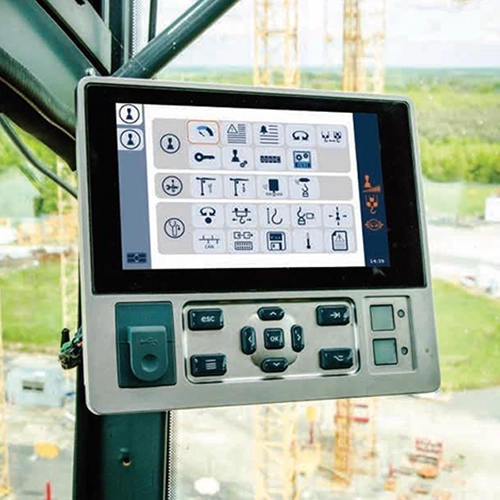

10,1 tuuman 8-johtiminen resistiivinen kosketusnäyttömme on integroitu laajasti seuraaviin kohteisiin: kaivinkoneet ja pyöräkuormaajat ja puskutraktorit, ajoneuvonosturit ja tiejyrät sekä betonipumpputrukit ja kaivoslaitteet sekä porauslaitteet ja maatalouskoneet ja teollisuustrukit jne.
Kosketuspaneeli on vain yksi komponentti koko HMI-järjestelmässä. Täyskosketusmoduuli on suunniteltava vastaamaan paikan päällä olevia ympäristöolosuhteita vuosien häiriöttömän kenttäkäytön takaamiseksi.
| Vaatimus | Suositellut tekniset tiedot / optimoidut suunnitteluominaisuudet |
|
Laaja käyttölämpötila-alue (Rakennuskoneet käyvät ympäri vuoden vaihtelevissa ilmastoissa) |
• Käyttölämpötila: -30°C ~ +80°C • Säilytyslämpötila: -40°C ~ +85°C • Teollisuusluokan kosketusohjain • Alhaisia lämpötiloja kestävät PET-substraatit |
|
Erinomainen tärinän- ja iskunkestävyys (Kaivinkoneet, tiejyrät ja porauslaitteet synnyttävät jatkuvaa mekaanista tärinää) |
• Vahvistettu FPC-rakenne • Erittäin luja rakenneliima • Säätimen löystymistä estävä kiinnitysrakenne • Tärinänkestävät liittimet • Vahvistettu joustava takakaapelointi |
|
Edessä vedenpitävä ja pölytiivis rakenne (Rakennuslaitteet toimivat ulkona) |
• Etupaneelin vähimmäisluokitus: IP65 • Valinnainen päivitetty IP67-tiivistysratkaisu • Tarkasti suunnitellut vedenpitävät tiivisteet • Reunojen pölytiivistysrakenne • Sisäänrakennettu vedenpoistorakenne • UV-stabiloidut pintamateriaalit |
|
Luotettava käsinekäyttö (Kenttätyöntekijät käyttävät usein erilaisia käsineitä) |
• Turvakäsineet • Nahkakäsineet • Lämpökäsineet • Kumisuojakäsineet |
|
Pidennetty kestävyys (Rakennuskoneiden käyttöikä on yleensä yli 10 vuotta) |
• Yli 35 miljoonaa kosketusaktivointia • Kova naarmuuntumaton pintapinnoite • Kulutusta kestävä PET-kerros • UV-kestävät materiaalit • Pitkäikäiset joustavat kaapelit |
| Vankka EMI/EMC-suorituskyky | • EMI-suojausrakenne • Optimoitu maadoitusjärjestely • Sisäänrakennettu suodatuspiiri • Vakautettu sulautettu laiteohjelmisto • Kattava ESD-suojaus |
|
Auringonvalon luettavuus (Ulkona käytettävät laitteet vaativat selkeän näkyvyyden suorassa auringonvalossa) |
• Täysi optinen sidos • Anti-Glare (AG) pinnoite • Anti-Reflection (AR) -pinnoite • Korkean kirkkauden LCD-pariliitos • UV-suojattu linssi • Vaimennettu paneelin sisäiset heijastukset |
|
Vankka mekaaninen rakenne (Rakennusajoneuvot kohtaavat jatkuvan törmäyksen, raskaan pölyn ja öljyn saastumisen) |
• Kestävä teollisuusetukehys • Vahvistettu metalliasennuskehys • Vahvistetut kiinnitysreiät • Mukautettava tiivisteen paksuus • Teollinen rakenneliimaus • Suojareitti joustaville kaapeleille |
| Tuote | Erittely |
| Koko | 10,1 tuumaa |
| Kosketustekniikka | 8-johtiminen resistiivinen |
| Käyttöliittymä | USB/RS232/IIC |
| Pinnan kovuus | ≥3H |
| Valonläpäisevyys | ≥ 80 % |
| Käyttölämpötila | -30°C ~ +80°C |
| Käyttövoima | Muokattava |
| EMC | Teollinen EMC-optimoitu muotoilu |
| ESD-suojaus | IEC-standardien mukainen |
| Kosketa Elinikä | ≥35 miljoonaa aktivointia |
| Suojalasi | Mukautettu saatavana |
| Ohjain | Teollinen luokka |
| OEM / ODM | Täysin tuettu |
Jokaisessa rakennuskonemallissa on ainutlaatuiset asennusrajoitukset. SKY-TDM tarjoaa kattavat mukautusvaihtoehdot:
- Mukautetut kosketusanturin mitat
- Mittatilaustyönä tehty kansilasisuunnittelu
- Silkkipainatus reunuksilla ja asiakkaan logon etsaus
- Vedenpitävän mekaanisen rakenteen kehittäminen
- Mukautettu FPC-asettelu ja pituus
- Räätälöity liitinvalinta
- Monikäyttöliittymävaihtoehdot: USB / RS232 / I²C
- Optinen liimauspalvelu
- Häikäisyä ja heijastuksia estävä pinnoite
- Parannettu EMI-suojaussuunnittelu
- Paksutettu korkean suorituskyvyn PET-kalvo
- Leveä lämpötilasäätimen parametrien viritys
- Yhteensopiva kirkkaiden LCD-paneelien kanssa
- Mekaanisen rungon suunnittelun tekninen tuki
Jokainen kosketuspaneeli käy läpi tiukan sisäisen laaduntarkastuksen:
- 100% toimintatestaus
- Kosketustarkkuus ja lineaarisuuskalibrointi
- Vedenpitävän tiivistyksen tarkastus
- Korkean/matalan lämpötilan pyöräilytesti
- Tärinä- ja iskutestaus
- ESD-immuniteettitestaus
- EMI-suorituskyvyn validointi
- Optinen ulkonäön tarkastus
- Jatkuva ikääntymistesti
- Pakkauksen pudotusiskutesti
Varmista, että tuotteet saapuvat asiakkaalle moitteettomassa kunnossa.
Ammattimaisena teollisuuden kosketusnäyttövalmistajana SKY-TDM tarjoaa joustavia yhden luukun OEM- ja ODM-palveluita asiakkaiden tarpeisiin räätälöitynä. Laajan projektikokemuksella raskaan kaluston off-highway-laitteista tarjoamme kattavia palveluita, kuten LCD-valinnan, kosketuspaneelien suunnittelun ja optisen liitoksen. Teollisuuden yli 10 vuoden valmistuskokemuksen tukemana varmistamme vakaan toimitusketjun ja nopean teknisen tuen. Lisäksi ISO-sertifioitu laadunhallintajärjestelmämme eliminoi täysin asiakkaidemme huoltoon liittyvät huolet.
V: Koska rakennuskoneiden toimintaympäristö on erityisen monimutkainen ja vaihteleva. Tällaisissa olosuhteissa resistiiviset kosketusnäytöt tarjoavat kapasitiivisiin näyttöihin verrattuna erinomaisen vakauden, mikä takaa luotettavan toiminnan kaikissa vaativissa olosuhteissa.
V: Kyllä. Hyödyntämällä laajan lämpötilan materiaaleja ja teollisuustason ohjaimia, se tukee toimintaa -30 °C:een asti. Lisäksi matalan lämpötilan lisäsäätöä voidaan toteuttaa projektikohtaisten vaatimusten mukaisesti.
V: Ehdottomasti. Vahvistamalla Flexible Printed Circuit (FPC) -piiriä, käyttämällä teollisuuslaatuisia rakenneliimoja ja optimoimalla ohjaimen asennus, sen tärinänvaimennusteho raskaissa koneissa paranee merkittävästi.
V: Kyllä. Paineohjattu resistiivinen kosketusnäyttö toimii saumattomasti paksujen työkäsineiden, kynsien ja muiden johtamattomien työkalujen kanssa, eikä se vaadi ylimääräisiä laitteistosäätöjä.
V: Täysin muokattavissa. Tarjoamme räätälöidyt mitat, mukautetut liitännät, mittatilaustyönä tehdyt kansilasit, räätälöidyt kaapeliasettelut, logotulostuksen ja kattavan teknisen tuen mekaaniseen integrointiin.
V: Kyllä. Kosketusjärjestelmä on rakennettu teollisuustason EMC-arkkitehtuurilla, jossa on integroitu sähkömagneettinen suojaus, optimoitu maadoitus ja sisäänrakennettu ESD (Electrostatic Discharge) -suojaus vakaan toiminnan varmistamiseksi ajoneuvoympäristöissä, joissa on suuria häiriöitä.
V: Se sopii täydellisesti rakennuskoneisiin, kaivoslaitteisiin, maatalouskoneisiin, metsätalousajoneuvoihin, teollisiin maastoajoneuvoihin, merenkulun ohjausjärjestelmiin ja ulkoilmaautomaatiolaitteisiin.
V: Kyllä. Erillisten kosketuspaneelien lisäksi tarjoamme kattavia palveluita, kuten LCD-sovituksen, optisen liitoksen, ohjainkortin integroinnin, mukautetun kansilasin ja valmiit näyttömoduulit, jotka on räätälöity erityisesti teollisuus- ja rakennuskoneisiin.
Luotettava lähdevalmiina10,1 tuuman 8-johdin resistiivinen kosketuspaneelirakennuskoneeseesi? Lähetä meille yksityiskohtaiset vaatimuksesi, mukaan lukien koko, käyttöliittymä, tiivistyslaatu ja lämpötilatiedot. SKY-TDM tarjoaa joustavan räätälöinnin, oikea-aikaisen näytteenoton ja vakaan massatuotannon. Ota yhteyttä niin aloitetaan projektikeskustelu.
