Tämä on 2,1 tuuman pyöreä kosketusnäyttö, joka on suunniteltu erityisesti älykkäille kodinkoneille ja pienikokoisille ohjauspaneeleille. SKY-TDM voi mukauttaa näytön kosketusnäyttöä laitteesi todellisen rakenteen ja ihmisen ja koneen välisen vuorovaikutuksen (HMI) vaatimusten mukaan.
Tämän 2,1 tuuman pyöreän kosketusnäyttöratkaisun resoluutio on 480 x 480 ja sen likimääräinen koko on 56,18 x 59,71 x 2,26 millimetriä. Se on rakenteeltaan kompakti. Se käyttää ST7701-ohjainpiiriä ja tukee RGB-liitäntää (joka voidaan mukauttaa MIPI-liitännäksi).
Tarjoamme räätälöityjä näyttöratkaisuja ydintarpeihisi ja autamme sinua integroimaan näyttökomponentit saumattomasti laitteidesi yleiseen teolliseen suunnitteluun.
Pyöreät näytöt syrjäyttävät yhä enemmän perinteisiä neliön muotoisia näyttöjä älykkäissä kodinkoneissa.
Saumaton teollinen muotoilu: Pyöreät näytöt eliminoivat visuaalisen ristiriidan suorakaiteen muotoisen näytön ja kahvinkeittimissä, ilmanpuhdistimissa ja älykaiuttimissa yleisten kaarevien sylinterimäisten muotojen välillä. Näyttö integroituu tuotteen siluettiin sen rikkomisen sijaan.
Nupin vaihto: Monet laitteet käyttävät edelleen fyysisiä kiertonuppeja lämpötilan, nopeuden tai tilan valintaan. Pyöreä kosketusnäyttö voi toistaa nupin toiminnot digitaalisesti dynaamisilla kuvakkeilla, säädettävällä herkkyydellä ja ilman mekaanista kulumista, samalla kun se tarjoaa enemmän tietoa kuin painettu kellotaulu.
Pienen tilan parempi käyttö: Pienissä ohjauspaneeleissa pyöreä asettelu välttää suorakaiteen muotoisten näyttöjen hukatut kulma-alueet. 480 × 480 neliön pikselin matriisi kartoittaa luonnollisesti pyöreän katselualueen hyödyntäen täysin käytettävissä olevaa näyttöaluetta.
Vahvempi visuaalinen fokus: Pyöreät liitännät kiinnittävät käyttäjän katseen ohjauspaneelin keskelle, mikä on ihanteellinen ensisijaisiin toimintoihin, kuten käynnistys/pysäytys, lämpötilan säätö tai tilan valinta älykkäissä kahvinkeittimissä ja keittiökoneissa.
Yhdenmukainen estetiikka eri tuotelinjoilla: Laitemerkit voivat standardoida pyöreitä näyttömoduuleja useille tuotteille: kahvinkeittimille, ilmanpuhdistimille ja pesukoneille, jotka luovat yhtenäisen suunnittelukielen yksinkertaistaen samalla hankintaa ja inventointia.
Touch + Display -integraatio: Yhdessä optisen sidoksen ja PCAP-kosketuksen kanssa pyöreästä näytöstä tulee tiivis, helposti puhdistettava etupaneeli, joka on kriittinen kosteudelle, rasvalle ja päivittäiselle puhdistukselle altistuville keittiökoneille.
Älykkäissä kodinkoneissa perinteisiin ilmarakorakenteisiin verrattuna optinen liimaus tarjoaa integroidumman näyttövaikutelman, joka korostaa tuotteen ensiluokkaista tunnelmaa.
Liittämällä kosketuspaneelin saumattomasti näyttöön tämä ratkaisu minimoi tehokkaasti ilmaraon aiheuttamat näkyvät valon heijastukset ja estää kosteuden sisäänpääsyn vaihtelevissa kosteustasoissa. Se luo paljon puhtaamman etupinnan, joten se sopii erityisen hyvin kotituotteisiin, joilla on vaativat esteettiset vaatimukset.
Tätä tekniikkaa voidaan soveltaa laajasti erilaisiin laitemalleihin, kuten älykkäisiin kahvinkeittimiin, ilmanpuhdistimiin, keittiökoneisiin, pesukoneiden ohjauspaneeleihin ja älyuuneihin.
Erittäin kompaktin, vain 56,18 × 59,71 × 2,26 mm:n mekaanisen jalanjäljen ansiosta 2,1 tuuman pyöreä kosketusnäyttöratkaisu sopii täydellisesti sovelluksiin, joissa on tiukat sisätilarajoitukset. Sen 480 x 480 resoluutio tarjoaa neliömäisen käyttöliittymän, joka integroituu saumattomasti kompaktien ohjauspaneelien kokoonpanoon.
Voimme keskustella asiakkaidemme kanssa räätälöidyistä ratkaisuista seuraavan työnkulun perusteella:
Näytön koko → Kosketuspaneeli → Suojalasi → Laminointi → Liitäntäkokoonpano → Mekaaninen rakenne
Erilaiset projektit voivat vaatia erilaisia näytön kokoja, kuvasuhteita, asennusrakenteita tai kosketusratkaisuja, jotka on räätälöity tiettyihin käyttötapauksiin. Tästä syystä suosittelemme räätälöidyn kehityksen integroimista tuotteesi varhaiseen suunnitteluvaiheeseen. Erityistarpeitasi koskevan syvällisen viestinnän avulla voimme tarjota ylivoimaisia räätälöityjä ratkaisuja.
Tämä 2,1 tuuman pyöreä kosketusnäytön ratkaisukokoonpano tukee I2C-kosketusliittymää, mikä mahdollistaa kosketustoiminnon saumattomasti integroinnin asiakkaan pääohjausjärjestelmään.
Näytön suorituskyvyn suhteen näytön kirkkaus on 300 cd/m² ja kontrastisuhde 800:1. Se tarjoaa laajat katselukulmat, jopa 80° kaikkiin suuntiin, ja tarjoaa vaihtoehtoja sekä RGB- että MIPI-näyttöliitäntöille.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | RESET | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | RESET | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Nämä erinomaiset ominaisuudet luovat käytännöllisen perustan pienikokoisten kodinkoneiden interaktiivisille liitäntöille, jotka täyttävät täysin käyttäjien ihmisen ja koneen välisen vuorovaikutuksen (HMI) tarpeet.
Jokaisessa asiakkaan laitteessa on ainutlaatuinen näyttöliittymä ja teollinen muotoilu. Palvelemme monipuolista asiakaskuntaamme tarjoamalla kattavat OEM- ja ODM-räätälöintipalvelut. Voimme keskustella tarpeidesi mukaisista räätälöityistä ratkaisuista, kuten mukautetut kosketuspaneelit, mukautettu kansilasi, erilaiset liitäntävaihtoehdot, räätälöidyt FPC-kaapelit, logon silkkipainatus sekä mukautetut kirkkaus- ja optiset parametrit.

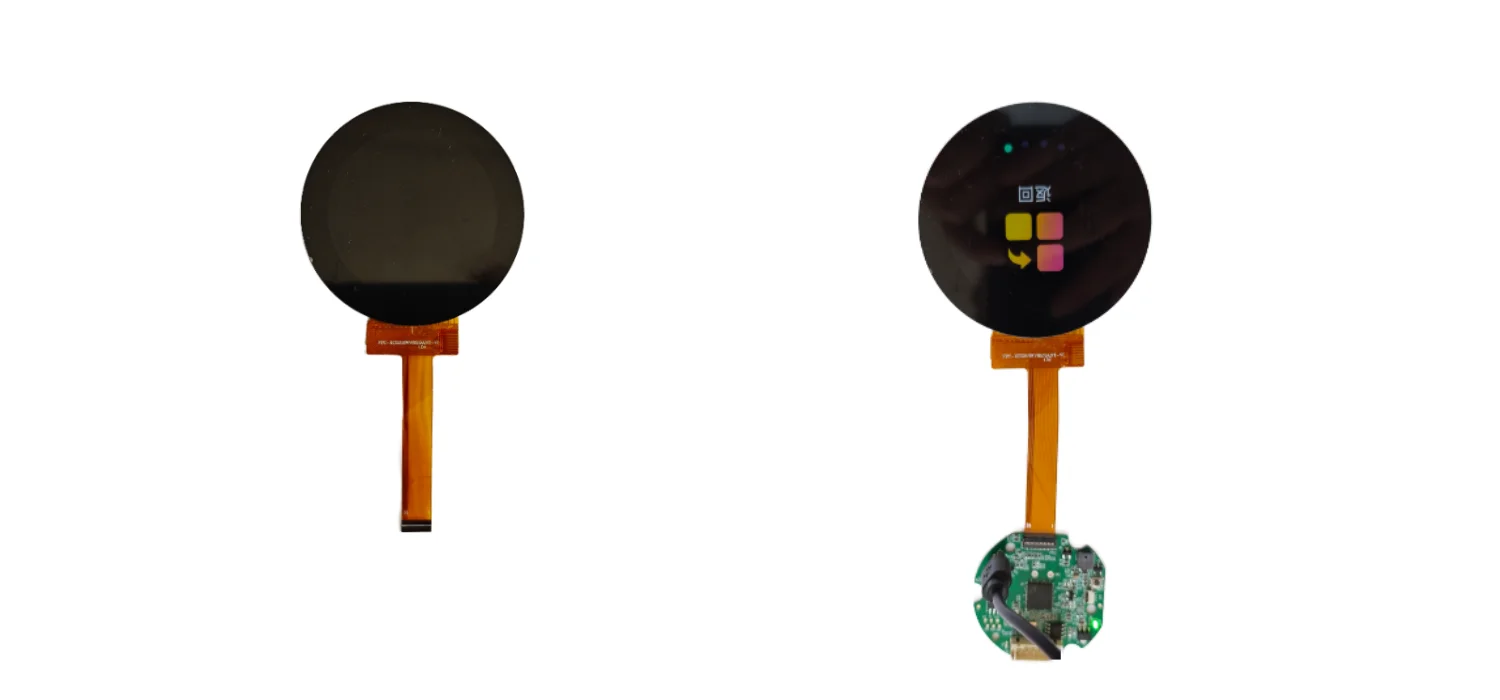

Referenssin 2,1 tuuman pyöreän kosketusnäytön ratkaisumme lisäksi tarjoamme myös integroituja näytönohjainkortin räätälöintipalveluita, mukaan lukien lisävarusteet, kuten sarjaporttikortit.
1. Vaatimuksen vahvistus: Jaa näytön koko, resoluutio, kosketustoiminto ja asennustila.
2. Ratkaisusuunnittelu: Ehdotamme kosketuspaneelia, kansilasia ja käyttöliittymän kokoonpanoa.
3. Näytteen kehitys: Prototyyppikokoonpano mekaanista ja sähköistä validointia varten.
4. Suunnittelun tarkastus: Sopivuuden, kosketussuorituskyvyn ja optisen tehosteen yhteinen tarkistus.
5.Massatuotanto: Vakaa erätoimitus täydellä tarkastuksella ennen lähetystä.
Varhainen osallistuminen on suositeltavaa: voimme mukauttaa näyttökokoonpanon teolliseen suunnitteluasi sen sijaan, että pakottaisimme suunnittelusi vakiomoduulin ympärille.

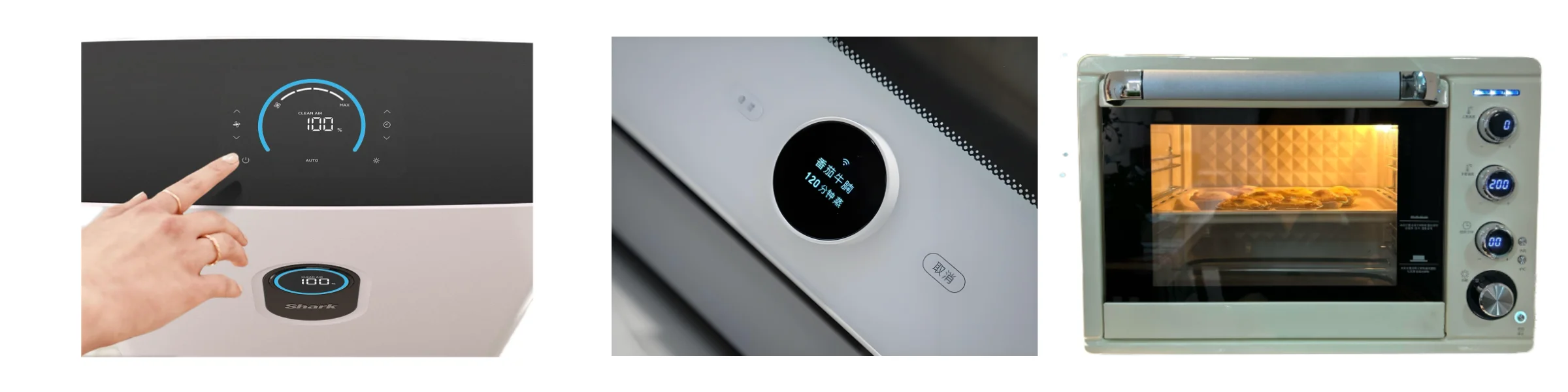

Näyttöratkaisumme soveltuvat laajasti erilaisiin älykoti- ja kodinkonetuotteisiin, mukaan lukien:
Älykkäät kahvinkeittimet: Kosketusohjaimet tarjoavat modernin ja interaktiivisen käyttöliittymän.
Ilmanpuhdistimet: Kompaktit kosketusnäyttökokoonpanot mahdollistavat eri toimintojen nopean säätämisen.
Älykkäät keittiökoneet: Tuotteille, kuten riisikeittimille, uuneille ja liesituulettimille, tarjoamme kosketusnäytöt, joissa on kiertonuppi.
Pesukoneet ja kuivausrummut: Näytöt mahdollistavat pesu- ja kuivausohjelmien nopean valinnan ja tarjoavat intuitiivisen näkymän käyttötilasta.
Kaikkien yllä mainittujen laiteluokkien osalta voimme täyttää erityisvaatimukset.

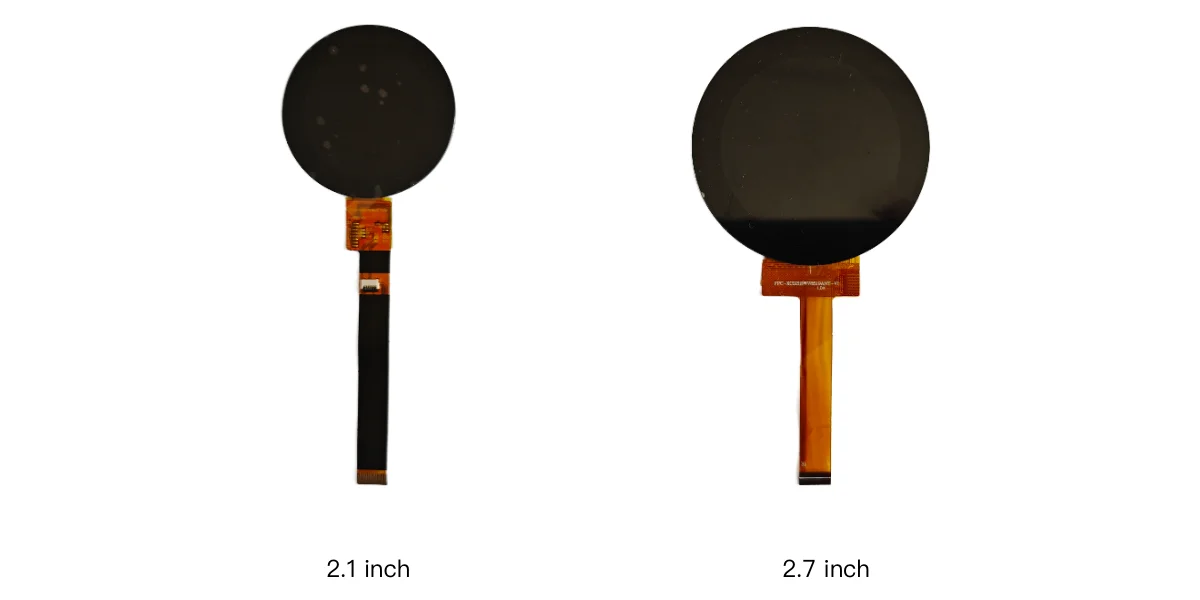

Ei, tarjoamme laajemman valikoiman vaihtoehtoja. 2,1 tuuman kokoonpanon lisäksi tarjoamme myös 1,6 tuuman, 2,7 tuuman, 5 tuuman ja muita kokoja. Tarkka valinta riippuu tuotevaatimuksistasi.
Kyllä. Kosketuspaneelit voidaan räätälöidä täysin tarpeidesi mukaan, mukaan lukien ulkomuoto, kansilasin erikoispintakäsittelyt, FPC-kaapelin suunnittelu ja paljon muuta.
Kyllä. Voimme toimittaa LCD-moduulin tai kosketuspaneelin erikseen. Tuemme myös ratkaisua, jossa vain kansilasi on laminoitu, ilman kosketuspaneelia.
Kyllä. Tämän tyyppinen pienikokoinen kosketusnäyttö soveltuu sovelluksiin, kuten älykkäät kahvinkeittimet, ilmanpuhdistimet, keittiökoneet ja muut älykkäät ohjauspäätteet lopullisen sovelluksen vaatimusten mukaisesti.
Kyllä. Asiakkaat voivat keskustella kanssamme räätälöidyistä vaatimuksista, mukaan lukien näytön koosta, kosketuspaneelista, kansilasista, täydellisestä laminoinnista, käyttöliittymätyypistä ja mekaanisesta integraatiosta.
Ihannetapauksessa anna vaadittu näytön koko, resoluutio, kosketustoiminto, kansilasin mitat, asennustila, käyttöliittymävaatimukset, käyttöympäristö ja arvioitu määrä. Lisäksi tuotepiirustusten tai 3D-kotelotiedostojen toimittaminen olisi erittäin hyödyllistä mekaanisen arvioinnin kannalta.
Jos olet kehittämässä uutta kodinkonetta, tulemme mielellämme mukaan heti suunnitteluvaiheen alussa arvioimaan kokonaisvaltaisesti tuotevaatimuksiasi.
SKY-TDM voi tehdä tiivistä yhteistyötä asiakkaidemme kanssa arvioidakseen erityistarpeita, mukaan lukien näytön koko, kosketusratkaisu, kansilasi ja mukautetut ajurilevyt. Tämä yhteistyöhön perustuva lähestymistapa auttaa luomaan virheettömän lopputuotteen välttäen tarvetta tinkiä yleisestä suunnittelusta vain sopimattoman vakiorakenteen mukauttamiseksi.
Ota rohkeasti yhteyttä milloin tahansa keskustellaksemme tulevista projekteistasi.
